大型网站架构系列:分布式消息队列(一)

以下是消息队列以下的大纲,本文主要介绍消息队列概述,消息队列应用场景和消息中间件示例(电商,日志系统)。

本次分享大纲

  1. 消息队列概述

  2. 消息队列应用场景

  3. 消息中间件示例

  4. JMS消息服务(见第二篇:大型网站架构系列:分布式消息队列(二)

  5. 常用消息队列(见第二篇:大型网站架构系列:分布式消息队列(二)

  6. 参考(推荐)资料(见第二篇:大型网站架构系列:分布式消息队列(二)

  7. 本次分享总结(见第二篇:大型网站架构系列:分布式消息队列(二)

一、消息队列概述

消息队列中间件是分布式系统中重要的组件,主要解决应用耦合,异步消息,流量削锋等问题。实现高性能,高可用,可伸缩和最终一致性架构。是大型分布式系统不可缺少的中间件。

目前在生产环境,使用较多的消息队列有ActiveMQ,RabbitMQ,ZeroMQ,Kafka,MetaMQ,RocketMQ等。

二、消息队列应用场景

以下介绍消息队列在实际应用中常用的使用场景。异步处理,应用解耦,流量削锋和消息通讯四个场景。

2.1异步处理

场景说明:用户注册后,需要发注册邮件和注册短信。传统的做法有两种1.串行的方式;2.并行方式。

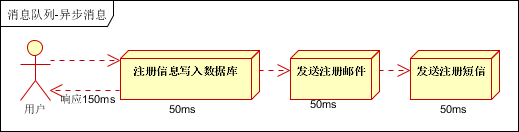

(1)串行方式:将注册信息写入数据库成功后,发送注册邮件,再发送注册短信。以上三个任务全部完成后,返回给客户端。(架构KKQ:466097527,欢迎加入)

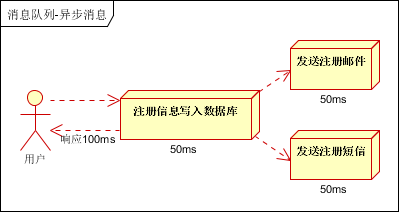

(2)并行方式:将注册信息写入数据库成功后,发送注册邮件的同时,发送注册短信。以上三个任务完成后,返回给客户端。与串行的差别是,并行的方式可以提高处理的时间。



假设三个业务节点每个使用50毫秒钟,不考虑网络等其他开销,则串行方式的时间是150毫秒,并行的时间可能是100毫秒。

因为CPU在单位时间内处理的请求数是一定的,假设CPU1秒内吞吐量是100次。则串行方式1秒内CPU可处理的请求量是7次(1000/150)。并行方式处理的请求量是10次(1000/100)。



小结:如以上案例描述,传统的方式系统的性能(并发量,吞吐量,响应时间)会有瓶颈。如何解决这个问题呢?

引入消息队列,将不是必须的业务逻辑,异步处理。改造后的架构如下:



按照以上约定,用户的响应时间相当于是注册信息写入数据库的时间,也就是50毫秒。注册邮件,发送短信写入消息队列后,直接返回,因此写入消息队列的速度很快,基本可以忽略,因此用户的响应时间可能是50毫秒。因此架构改变后,系统的吞吐量提高到每秒20 QPS。比串行提高了3倍,比并行提高了两倍。

2.2应用解耦

场景说明:用户下单后,订单系统需要通知库存系统。传统的做法是,订单系统调用库存系统的接口。如下图:(架构KKQ:466097527,欢迎加入)



传统模式的缺点:

1)  假如库存系统无法访问,则订单减库存将失败,从而导致订单失败;

2)  订单系统与库存系统耦合;

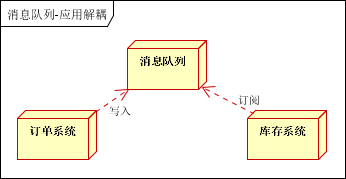

如何解决以上问题呢?引入应用消息队列后的方案,如下图:



  • 订单系统:用户下单后,订单系统完成持久化处理,将消息写入消息队列,返回用户订单下单成功。

  • 库存系统:订阅下单的消息,采用拉/推的方式,获取下单信息,库存系统根据下单信息,进行库存操作。

  • 假如:在下单时库存系统不能正常使用。也不影响正常下单,因为下单后,订单系统写入消息队列就不再关心其他的后续操作了。实现订单系统与库存系统的应用解耦。

2.3流量削锋

流量削锋也是消息队列中的常用场景,一般在秒杀或团抢活动中使用广泛。

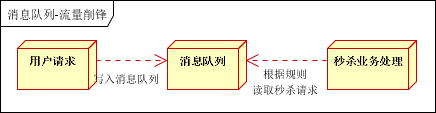

应用场景:秒杀活动,一般会因为流量过大,导致流量暴增,应用挂掉。为解决这个问题,一般需要在应用前端加入消息队列。

  1. 可以控制活动的人数;

  2. 可以缓解短时间内高流量压垮应用;



  1. 用户的请求,服务器接收后,首先写入消息队列。假如消息队列长度超过最大数量,则直接抛弃用户请求或跳转到错误页面;

  2. 秒杀业务根据消息队列中的请求信息,再做后续处理。

2.4日志处理

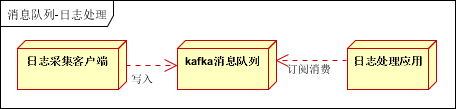

日志处理是指将消息队列用在日志处理中,比如Kafka的应用,解决大量日志传输的问题。架构简化如下:(架构KKQ:466097527,欢迎加入)



  • 日志采集客户端,负责日志数据采集,定时写受写入Kafka队列;

  • Kafka消息队列,负责日志数据的接收,存储和转发;

  • 日志处理应用:订阅并消费kafka队列中的日志数据;

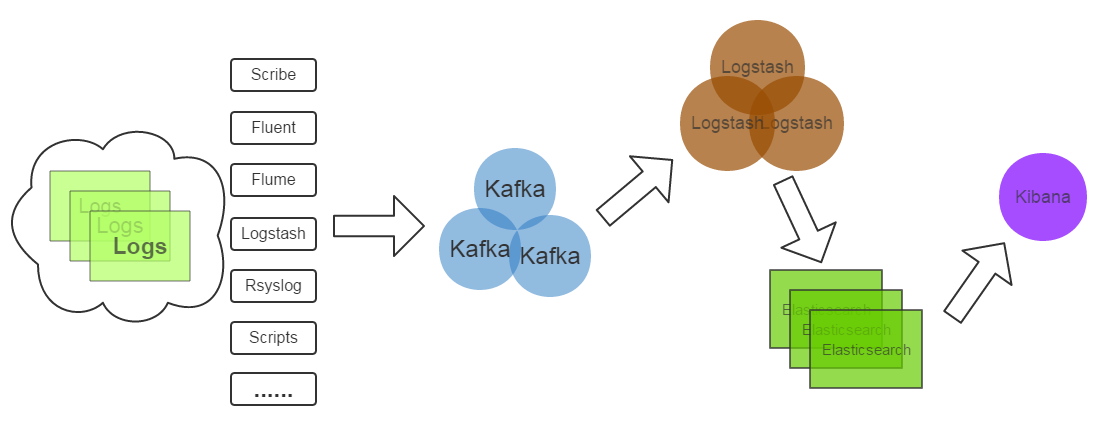

以下是新浪kafka日志处理应用案例:

转自(http://cloud.51cto.com/art/201507/484338.htm



(1)Kafka:接收用户日志的消息队列。

(2)Logstash:做日志解析,统一成JSON输出给Elasticsearch。

(3)Elasticsearch:实时日志分析服务的核心技术,一个schemaless,实时的数据存储服务,通过index组织数据,兼具强大的搜索和统计功能。

(4)Kibana:基于Elasticsearch的数据可视化组件,超强的数据可视化能力是众多公司选择ELK stack的重要原因。

2.5消息通讯

消息通讯是指,消息队列一般都内置了高效的通信机制,因此也可以用在纯的消息通讯。比如实现点对点消息队列,或者聊天室等。

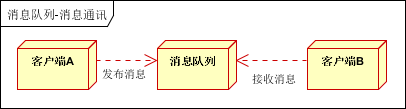

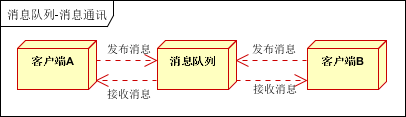

点对点通讯:



客户端A和客户端B使用同一队列,进行消息通讯。

聊天室通讯:



客户端A,客户端B,客户端N订阅同一主题,进行消息发布和接收。实现类似聊天室效果。

以上实际是消息队列的两种消息模式,点对点或发布订阅模式。模型为示意图,供参考。

三、消息中间件示例

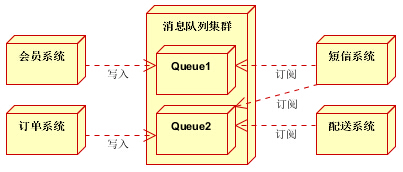

3.1电商系统



消息队列采用高可用,可持久化的消息中间件。比如Active MQ,Rabbit MQ,Rocket Mq。(1)应用将主干逻辑处理完成后,写入消息队列。消息发送是否成功可以开启消息的确认模式。(消息队列返回消息接收成功状态后,应用再返回,这样保障消息的完整性)

(2)扩展流程(发短信,配送处理)订阅队列消息。采用推或拉的方式获取消息并处理。

(3)消息将应用解耦的同时,带来了数据一致性问题,可以采用最终一致性方式解决。比如主数据写入数据库,扩展应用根据消息队列,并结合数据库方式实现基于消息队列的后续处理。

3.2日志收集系统

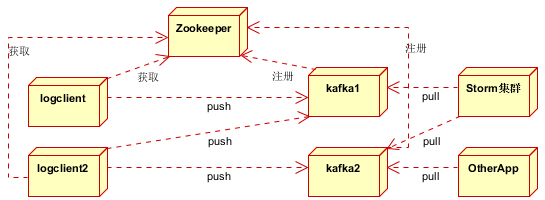

分为Zookeeper注册中心,日志收集客户端,Kafka集群和Storm集群(OtherApp)四部分组成。

  • Zookeeper注册中心,提出负载均衡和地址查找服务;

  • 日志收集客户端,用于采集应用系统的日志,并将数据推送到kafka队列;

  • Kafka集群:接收,路由,存储,转发等消息处理;

Storm集群:与OtherApp处于同一级别,采用拉的方式消费队列中的数据;


来自  http://www.cnblogs.com/itfly8/p/5155983.html
