马哥 28_01 _iptables系列之基础原理 有大用

NFS服务端:/var/www:共享出去

NFS客户端: 挂载NFSERVER:/var/www至本地的/var/www

linux:网络防火墙

    netfilter: 网络过滤器  Frame (是一个内核中的过滤框架,规则生效位置的框架)

    iptables: 生成防火墙规则,并能能够附加在netfilter上,真正实现数据报文过滤的(NAT mangle等规则生成)工具

网络:    IP报文首部,TCP报文首部

0-1023端口是 系统使用的

0-65535 是所有端口

5000以上是客户连接服务器的端口 (是任意的5000以上)?是吗?

对linux 而言 一切皆文件,每打开一个端口,就是打开一个套接字文件

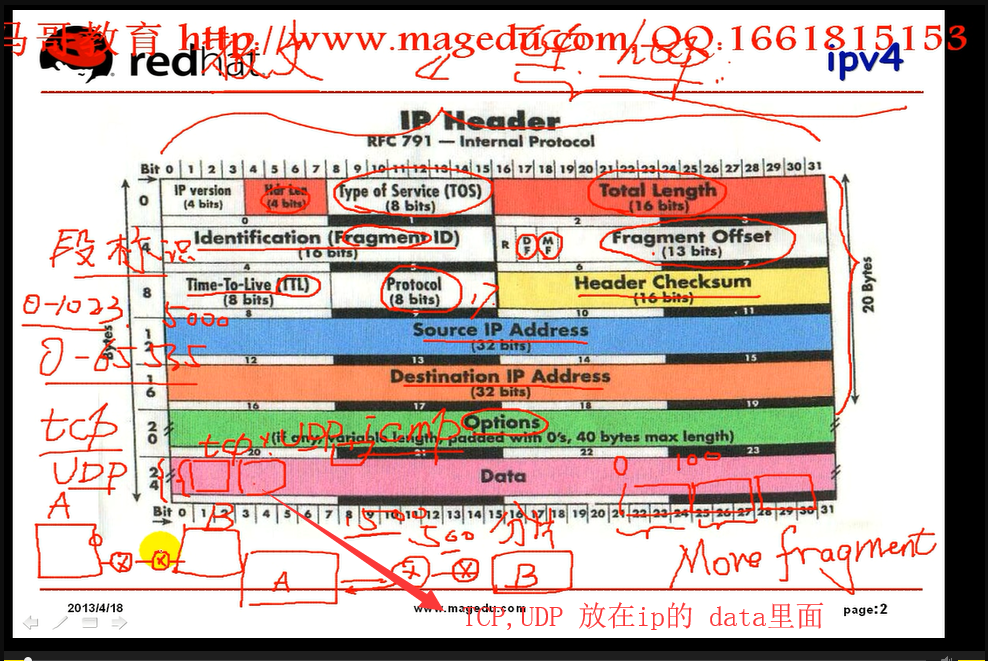

tcp udp 在 IP协议的data里面

防火墙:硬件,软件             规则:(匹配标准,处理办法)

网络安全百分之六七都是内贼

Framework:    可以是一个硬件,也可以是一个软件,但无论如何我们需要定义规则以后,让其生效,它才能真正工作起来

    默认规则:一般情况下,对于服务器来讲,拒绝所有未知,只开放我们明确已知的报文

            开放: 堵

            关闭: 通

规则:

    匹配标准

        IP:源IP(SIP),目标IP(DIP)

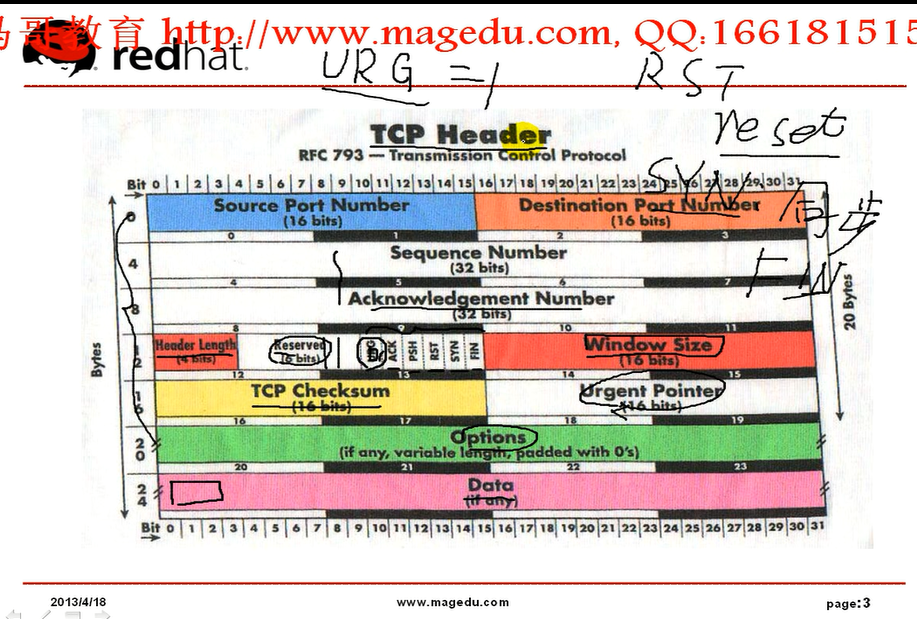

        TCP:SPORT,DPORT  (source port 源端口)(destination port 目标端口),SYN=1,FIN=0,RST=0,ACK=0

        UDP:SPORT,DPORT  (source port 源端口)(destination port 目标端口)

        ICMP:icmp-type (icmp报文类型)(网关不可达,主机不在线,请求超时,主机名称无法解析等等类型)(报文格式各不相同)

ICMP是（Internet Control Message Protocol）Internet控制报文协议(网络控制消息协议)。(三层半的位置)它是TCP/IP协议族的一个子协议，用于在IP主机、路由器之间传递控制消息。控制消息是指网络通不通、主机是否可达、路由是否可用等网络本身的消息。这些控制消息虽然并不传输用户数据，但是对于用户数据的传递起着重要的作用。

(SYN=1,FIN=0,RST=0,ACK=0 是 TCP握手中的第一次)

(SYN=1,FIN=0,RST=0,ACK=1 是 TCP握手中的第二次)

(SYN=0,FIN=0,RST=0,ACK=1 是 TCP握手中的第三次)(ESTABLIEHED) 已建立的连接

数据报文过滤,它就是防火墙

早期没有防火墙的功能 OpenBSD机制,参考别人的机制移植过琮的

linux2.0

    ipfw/firewall

linux2.2

    ipchain/firewall

linux2.4以后

    iptables/netfilter

hook function :钩子函数

1)来本地路 (进)  input

2)从本地走的路(出) output

3)转发的路(转发) forward

事实上钩子函数不止这三个,还有两个

4)到网卡,还未到路由表决策的时候,做手脚    prerouting (在路由决策之前)

5)路由已经作出决策,已到出去的网卡,在网卡的缓冲里,即将发出的时候,做手脚

这两个位置不是为了允许(放行)或拒绝的,而是为了做地址转换的    postrouting (在路由决策之后,已到网卡,就要离开本机了) (post在什么什么之后)

多个规则组合起来,串起来像一条链,叫规则链:每一条钩子放在规则组合起来,叫一个规则链

规则链:(全大写 )

PREROUTING

INPUT

OUTPUT

FORWARD

POSTROUTING

filter(过滤):    表(功能)

    INPUT

    OUTPUT

    FORWARD

nat(地址转换):   表(功能)  nat(network address transactions 网络地址转换)

    PREROUTING

    POSTROUTING

还有一个 OUTPUT

         mangle(修改报文首部)(拆开,修改,封装):表,把报文拆开,做了修改,再缝上  表 (功能)

         ttl 每过一个网站减去1,mangle可以在这里加上1(本来过一个网关就减去1,我这里加上去,别人就意识不到它的存在了)

mangle 可以修改服务类型之类的,还可以打上标记,可以给报文分给组(分给一号报文,二号报文等等),可以在下面五个上面进行

    PREROUTING

    INPUT

    OUTPUT

    FORWARD

    POSTROUTING

        filter的INPUT 不能与 mangle 的 INPUT 放在一起,其实任意两种其实都不可以

        不能交叉存放 ,但彼此间还是按链(按大类)放在一起的

raw(不对报文做任何修改,还原为原来的样子)(原始格式) 表 (功能)

    PREROUTING

    OUTPUT

规则:匹配标准.处理动作

iptables    由四表五链组成

TCP/IP协议中每个钩子函数对应一个链(INPUT OUTPUT FORWARD PREROUTING POSTROUTING )

    500条规则

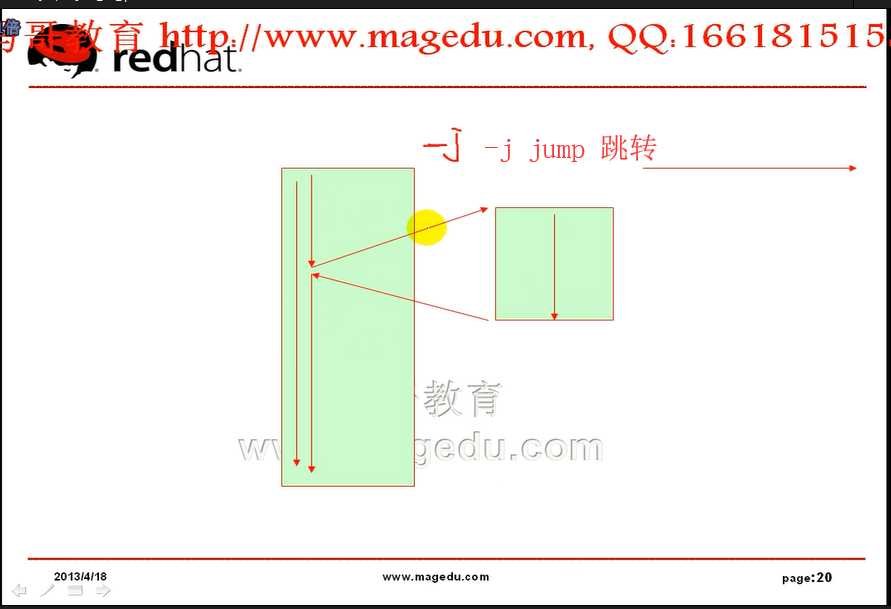

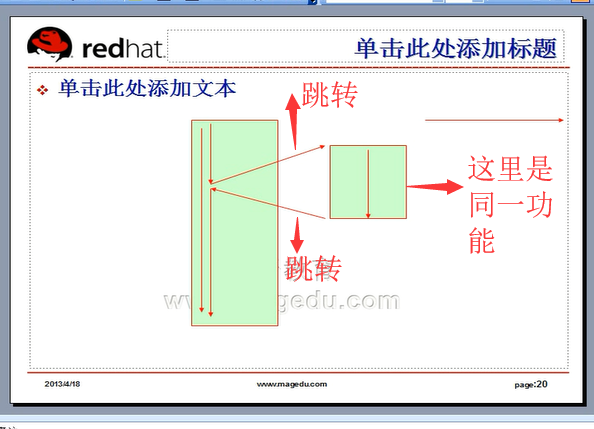

        能否使用自定义链:

            自定义的链只能被默认链调用以后才能发挥功能的

            可以使用自定义链,但只在被调用时才能发挥作用,而且如果没有被任何一条规则匹配到,还应该有返回机制

            用户名以删除自定义的空链,不能删除非空链,默认链不能被删除

每个规则都有两个内置的计数器

        1)被匹配的报文个数

        2)被匹配的报文大小(体积)之和

iptables  [-t TABLE ]  COMMAND CHAIN [num] 匹配标准(匹配条件) -j 处理办法(处理动作)

                                (COMMAND是iptables的子命令,也可以说成SUBCOMMAND) ( -j 就是 jump的意思)

匹配标准:

    通用匹配 (普通匹配)

            -s,--src  指定源ip地址,源网络

            -d,--dst  指定目标ip地址,目标网络

            -p {tcp|udp|icmp}  指定协议 (指的是四层协议)

            -i INTERFACE  (input interface)(比如 ethX网卡,pptX网络接口):指定数据报文流入的接口 (进来的)

                        PREROUTING,INPUT,FORWARD 用在这些链上,可用于定义的标准链

            -o INTERFACE  (output interface)(比如 ethX网卡,pptX网络接口):指定数据报文流出的接口 (出去的)

                        POSTROUTING,OUTPUT,FORWARD 用在这些链上,可用于定义的标准链

    扩展匹配:使用netfilter的扩展模块才能完成的匹配

        隐含扩展:不需要明确指定(特别指明)由哪个模块扩展,因为此时使用了 -p {tcp|udp|icmp}

        显式扩展:必须指明由哪个模块进行的扩展,在 iptables中使用-m选项可完成此功能

-j TARGET (ACTION): j是jump的意思

            ACCEPT 允许,接受,通过

            DROP 拒绝 (悄悄丢弃)(一般用它)

            REJECT 拒绝 (丢弃后,骂人一通)(在测试的情况下才建议用它)

(-A是增加一条规则的意思)

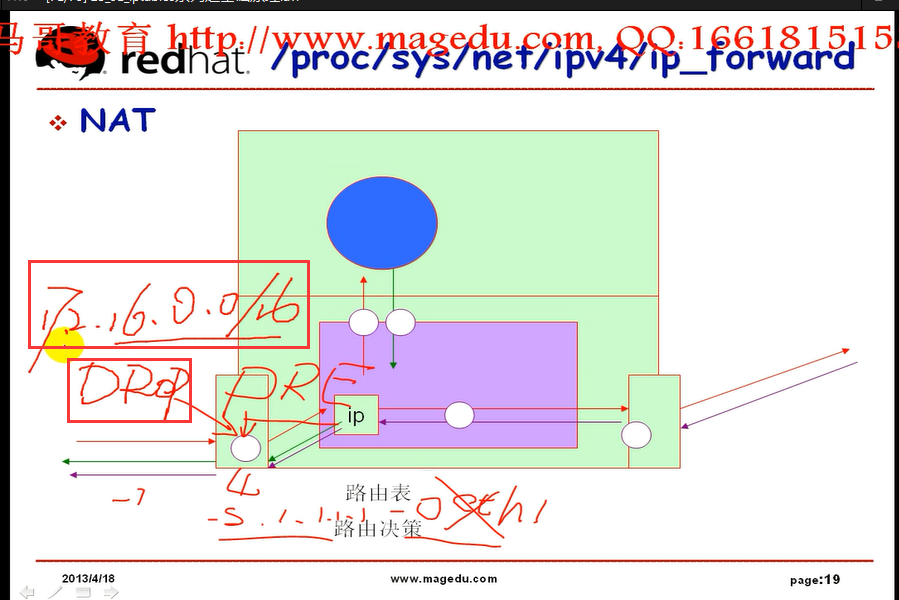

iptables -t filter -A INPUT -s 192.16.0.0/16 -j DROP 访问我本机的都丢弃(无论访问本地的哪个地址都丢弃)

iptables -t filter -A INPUT -s 192.16.0.0/16 -d 172.16.100.7 -j DROP  访问我本机的且我本机上( 172.16.100.7 这个网卡)都丢弃(转发的吧 它就不丢弃吧)

没有关联性的规则应该把范围大(比如 111.111.11.0/24比222.222.22.2 范围大)的放上面,把访问频繁(比如 web比ftp更频繁)的放上面

有关联性的(一个允许,另一个拒绝) 应该把范围小的放上面

比如 (

1.0.0.0/8 允许访问,

1.1.1.1    拒绝访问,

)

必须把 1.1.1.1 放上面,否则 1.1.1.1会允许访问

规则次序作用很大

Type of Service(TOS):服务类型

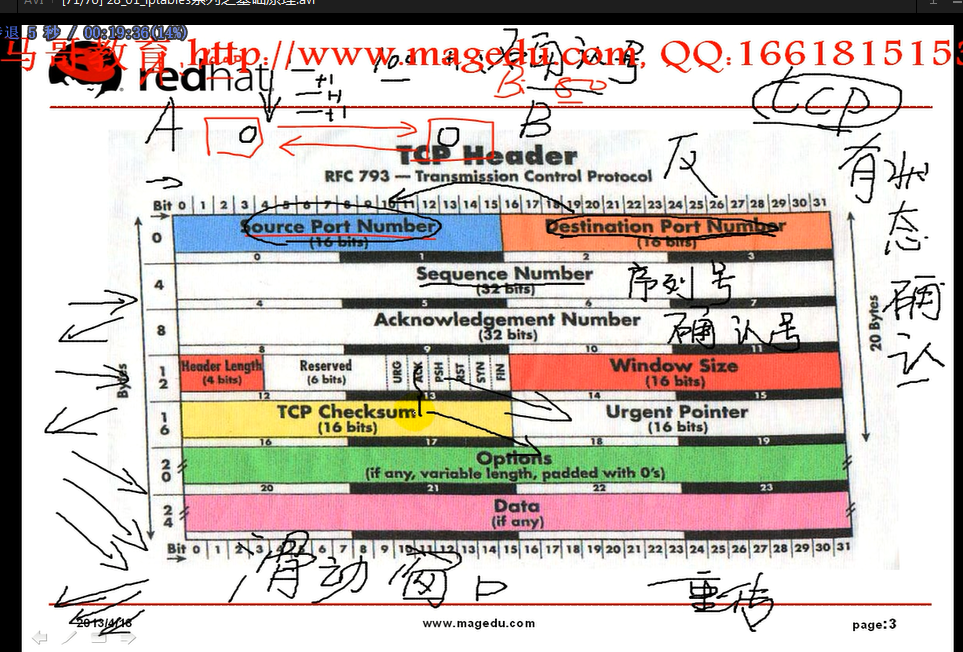

滑动窗口:一批传多少,双方用来协商发送缓冲 接受缓冲的对应大小

客户端(接收端)收不到就重传

窗口大小:协议一个最佳的传送的大小(一般指接受方的大小)

上图是: 帧,   ip报文,    tcp协议报文,    http协议报文  (前面的分别封装后面的,后面的作为前面的data)

(比如 ip报文 封装了 tcp协议报文, tcp协议报文作为ip报文的data)

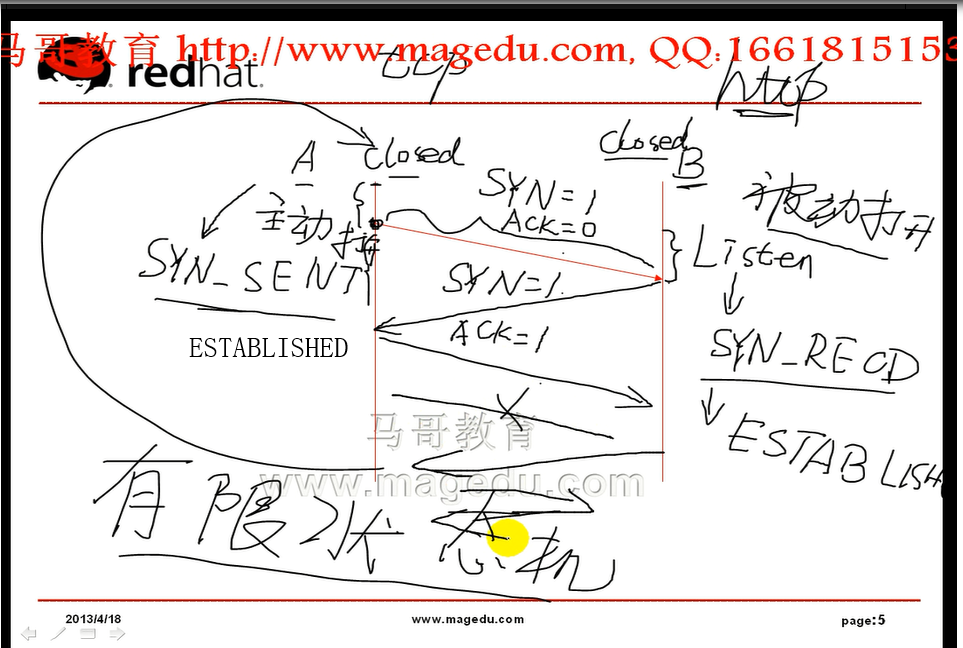

只要是第一次与对方通信 那么 SYN=1

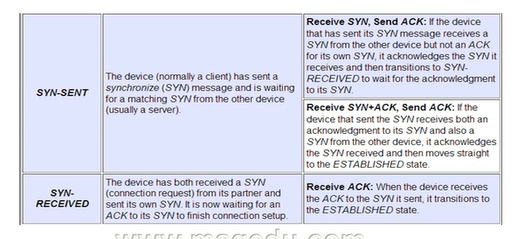

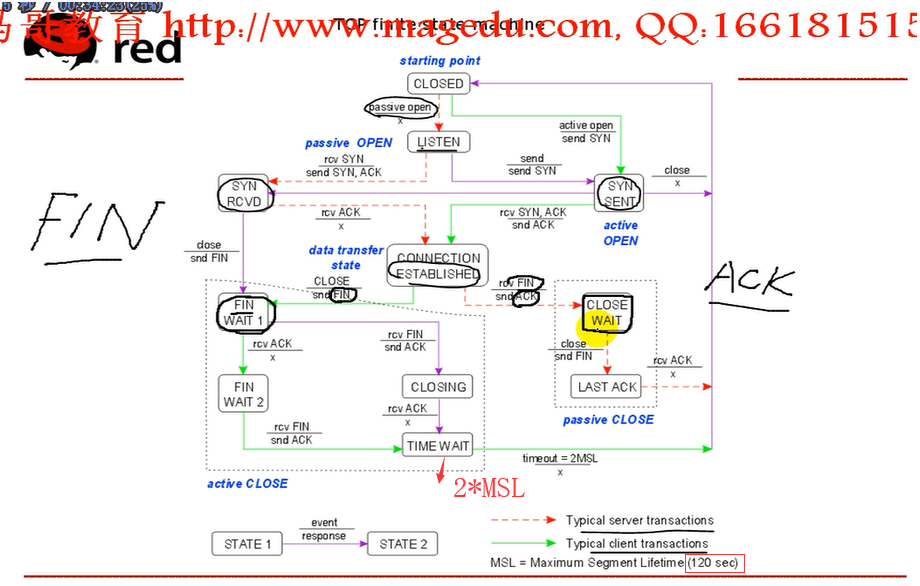

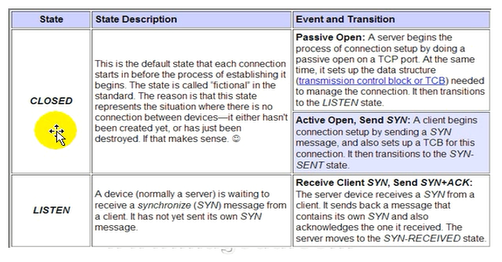

CLOSED

SYN_SENT:发送状态

SYN_RCV (SYN_RECEIVED):接收状态

ESTABLISHED:连接已建立

上图中的 LISTEN 监听

上图中的 SYN_SENT(不是SYN_SEND?) 发送同步请求

上图中的 SYN_RECV(不是SYN_RECD) 接受同步请求

上图中的 ESTABLISHED 是 处于已连接状态

SYN 是发送连接请求

ACK 是确认

FIN 是断开请求

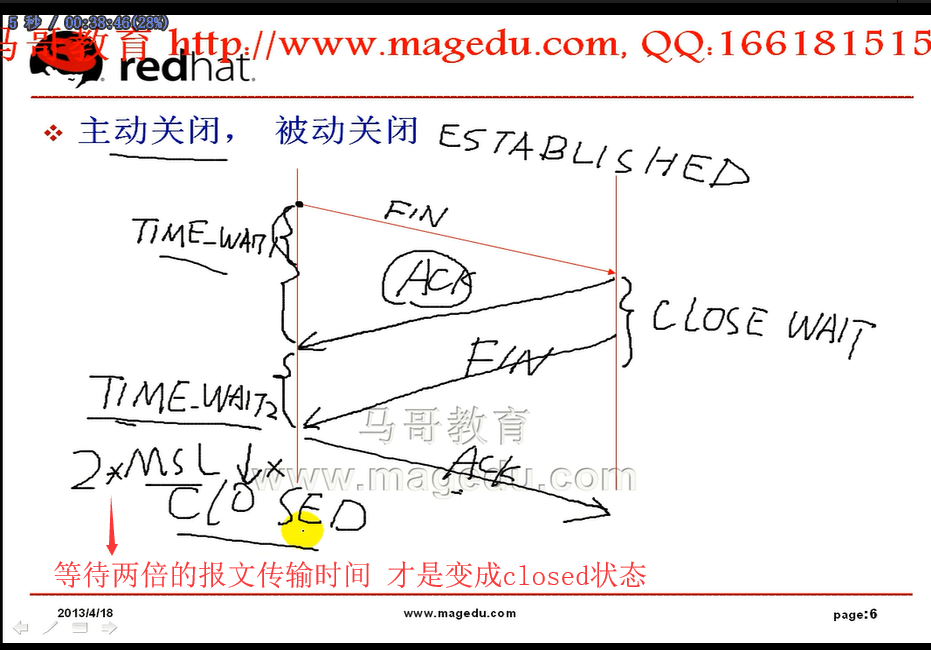

MSL 就是最大段生存时间 就是报文传输时间吧

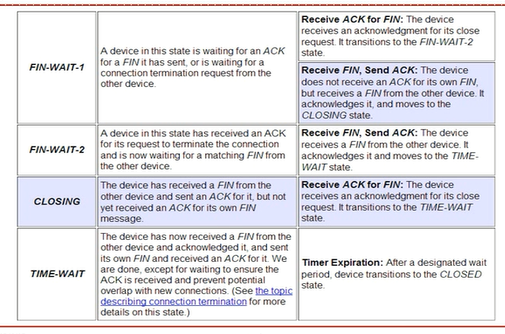

 上图  time-wait1 (time_wait1 )改成  FIN-wait1 (FIN_wait1)更准确吧

 上图  time-wait2 (time_wait2 )改成  FIN-wait2 (FIN_wait2)更准确吧

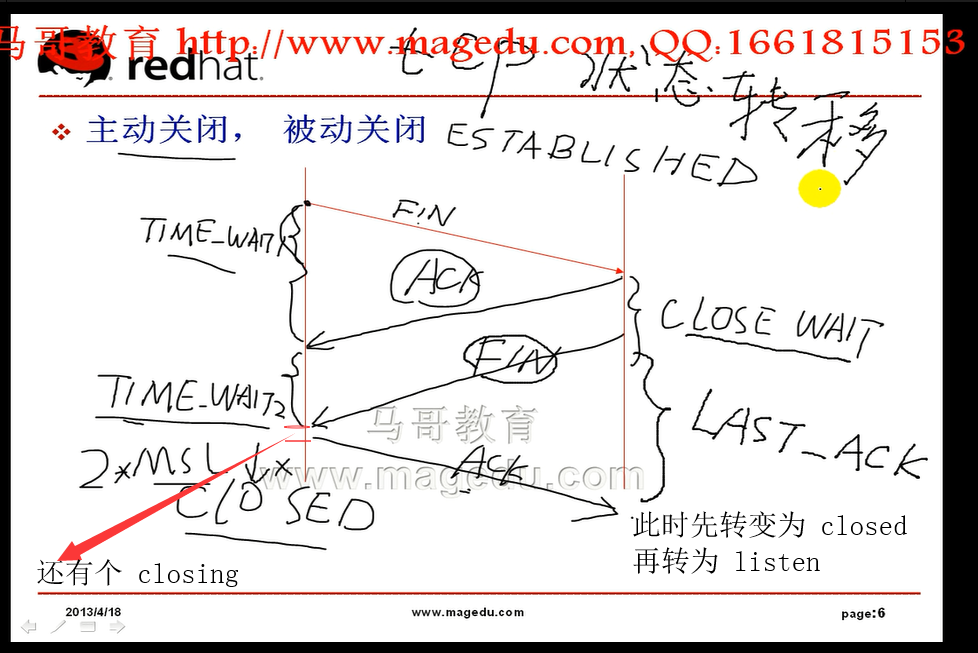

 上图的 2*MSL Closed 就是 TIME_WAIT吧

 上图的 LAST_ACK 最后确认

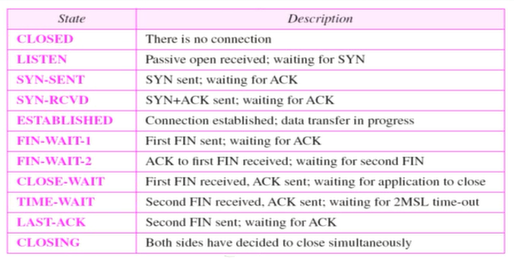

TCP状态转移

能够实现TCP状态转移的机器叫做 TCP的有限状态机

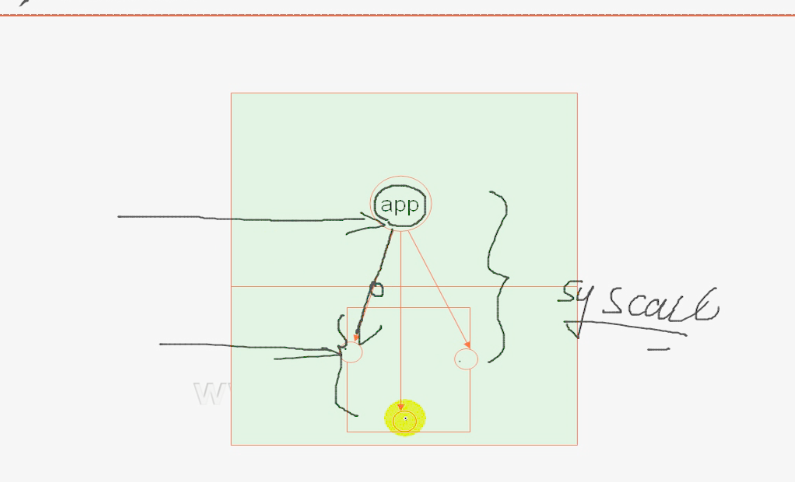

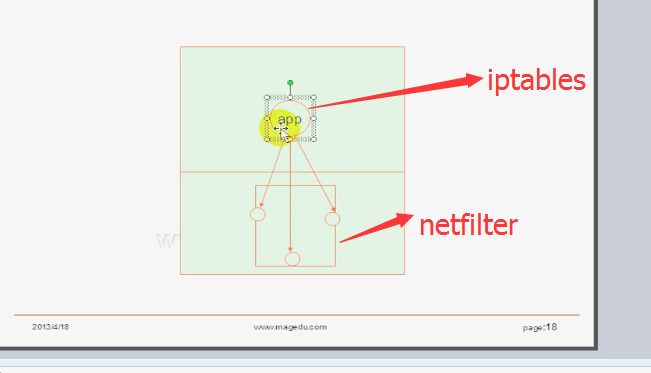

只要写完规则后,规则后 app(iptables)就没用了

iptables 只是一个规则生成器

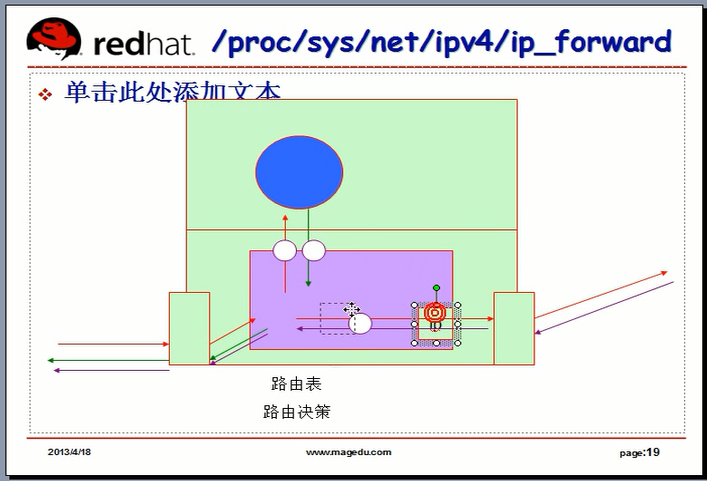

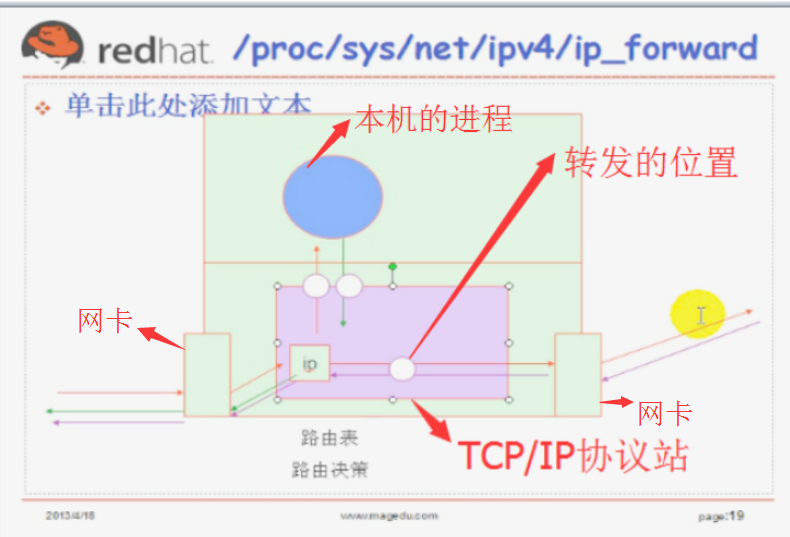

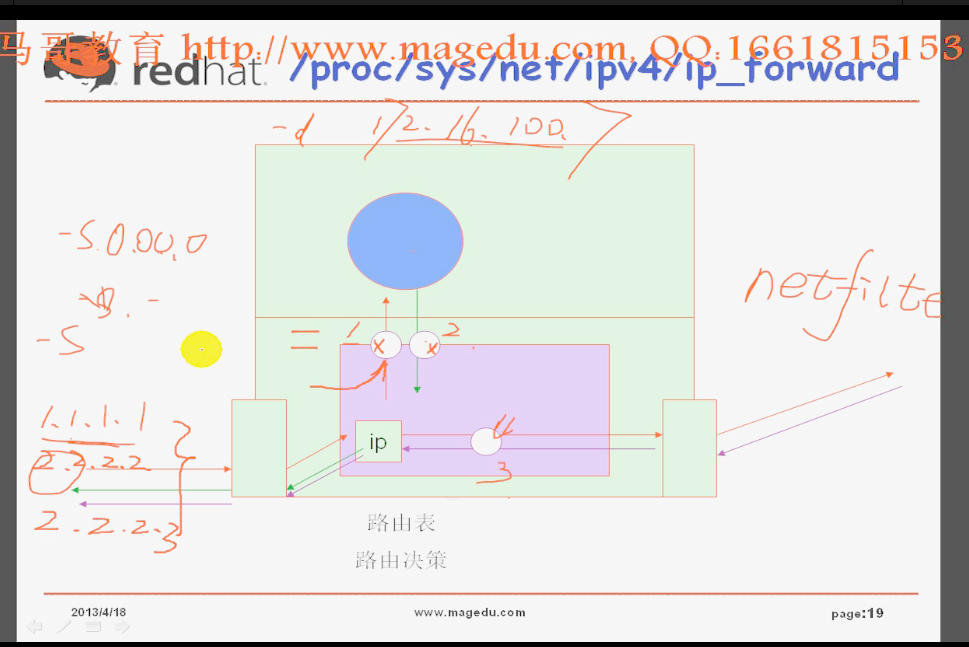

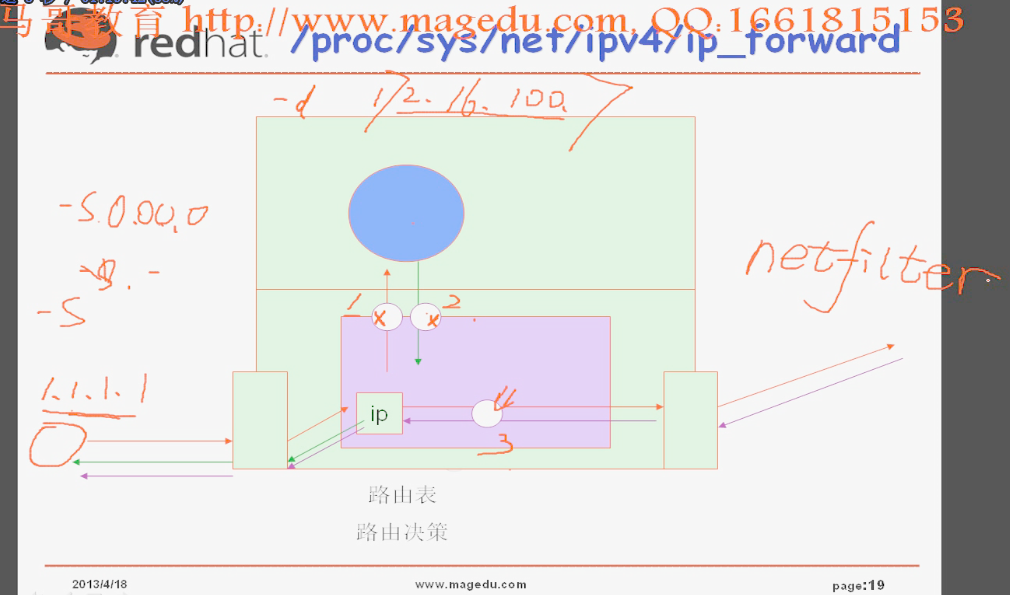

只要进入本地网卡之后 送到TCP/IP协议站后,先做路由决策,

(上图 站转发的回路不准确,原转发的路是准确的), 发现是转发的就到转发的位置上

有三个路:1)来本地路 (进) 2)从本地走的路(出) 3)转发的路(转发)(只有一条)

这三个位置(三个门) 就是可以让 iptables 放规则的位置

三个门就是三个钩子

   被第一个钩子匹配到,就不匹配第二个钩子,第二个匹配了,就不匹配第三个钩子了

   如果没有关联度的话,就把范围大的放在上面, 比如 http 服务比 ssh 多很多,就把 http 的规则放上面,把访问最频繁的规则请求放在上面

   如果范围大的和范围小的有关联性, ( 1.0.0.0/8网络范围大,1.1.1.2ip范围小  ) 把小的放上面,否则的话把大的放上面的话,大的规则就起作用了,小的规则就不起作用了

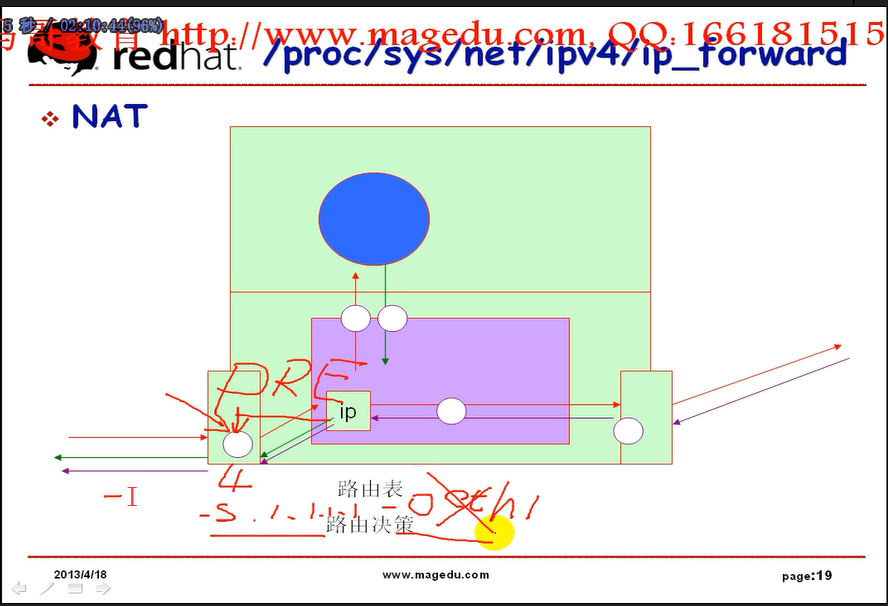

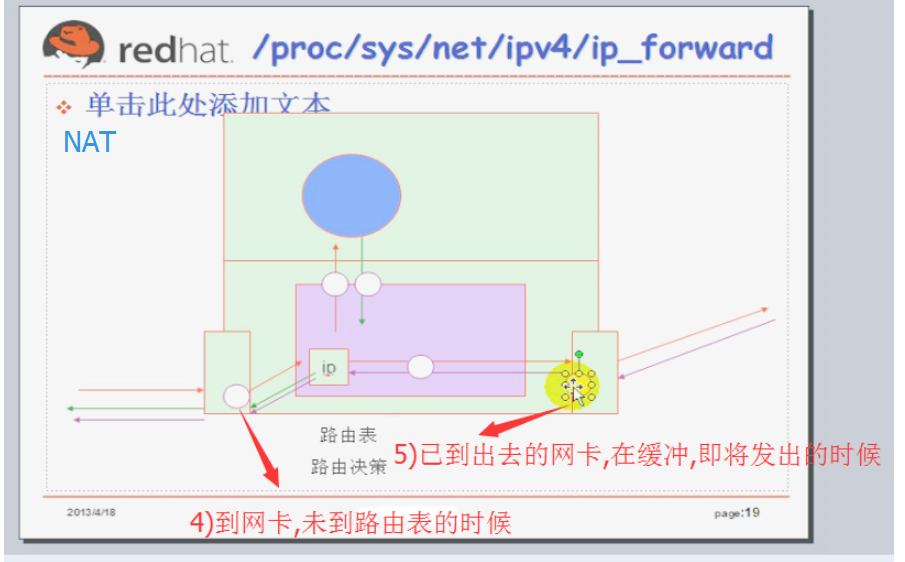

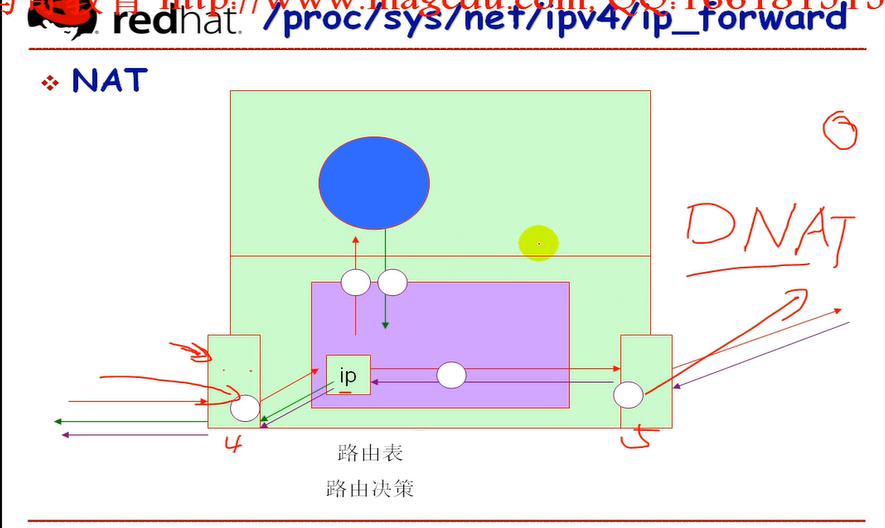

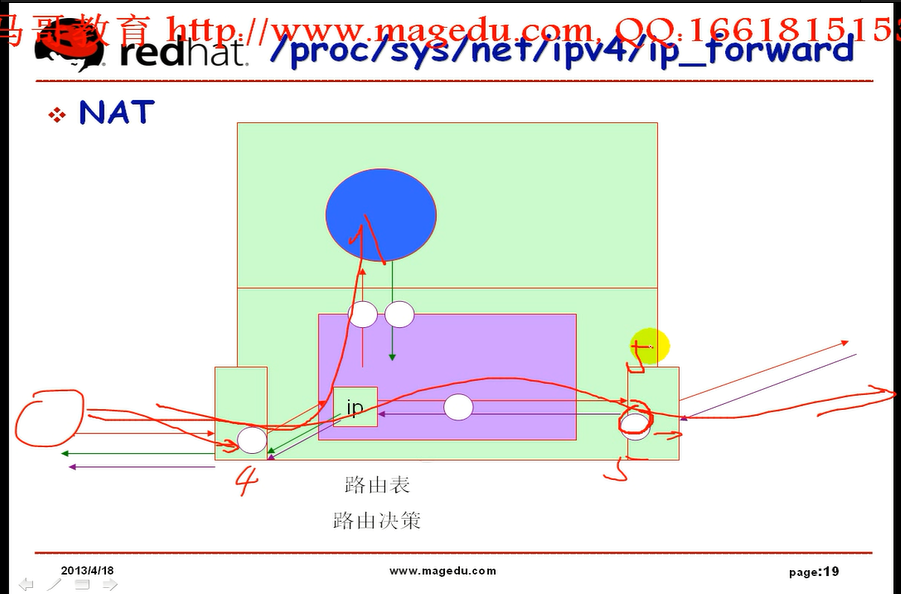

4)到网卡,还未到路由表决策的时候,做手脚

5)路由已经作出决策,已到出去的网卡,在网卡的缓冲里,即将发出的时候,做手脚

这两个位置不是为了允许(放行)或拒绝的,而是为了做地址转换的

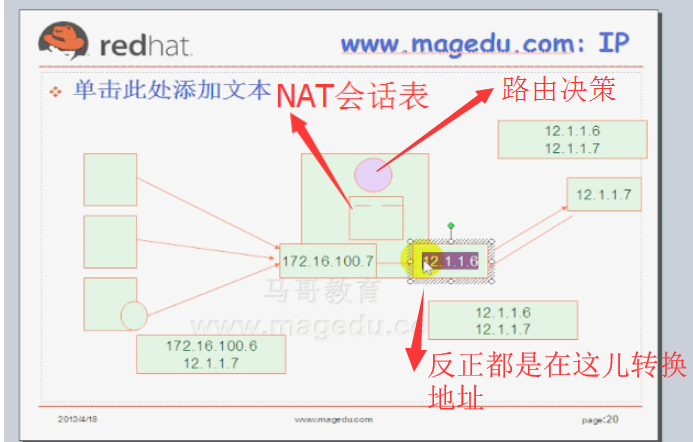

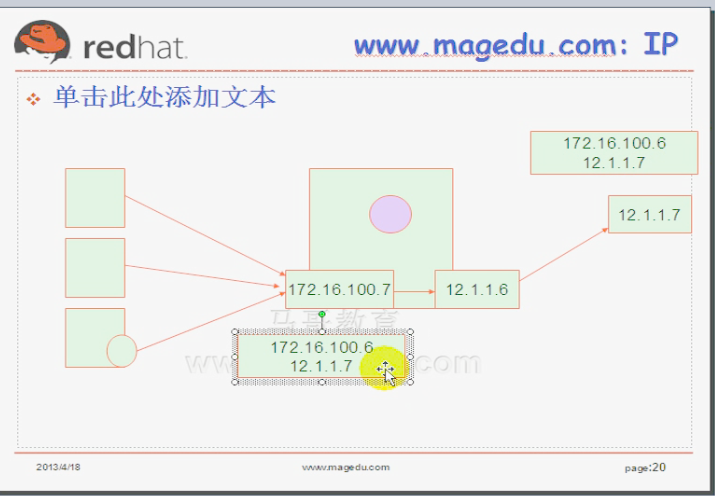

NAT会话表;保存的是时间 和 地址转换,以及目标地址

地址转换 把原来的源地址 172.16.100.6 改成 12.1.1.6  (通过网卡出去的时候改源地址)

              回应过来的报文 又根据NAT会话表,把12.1.1.6这个目标地址改成 172.16.100.6 (通过网卡进来的进候,改目标地址)

DNAT:destination ip NAT  (destination network address transfer)

[root@localhost ~]# iptables -t raw -L -n

Chain PREROUTING (policy ACCEPT)

target     prot opt source               destination

Chain OUTPUT (policy ACCEPT)

target     prot opt source               destination

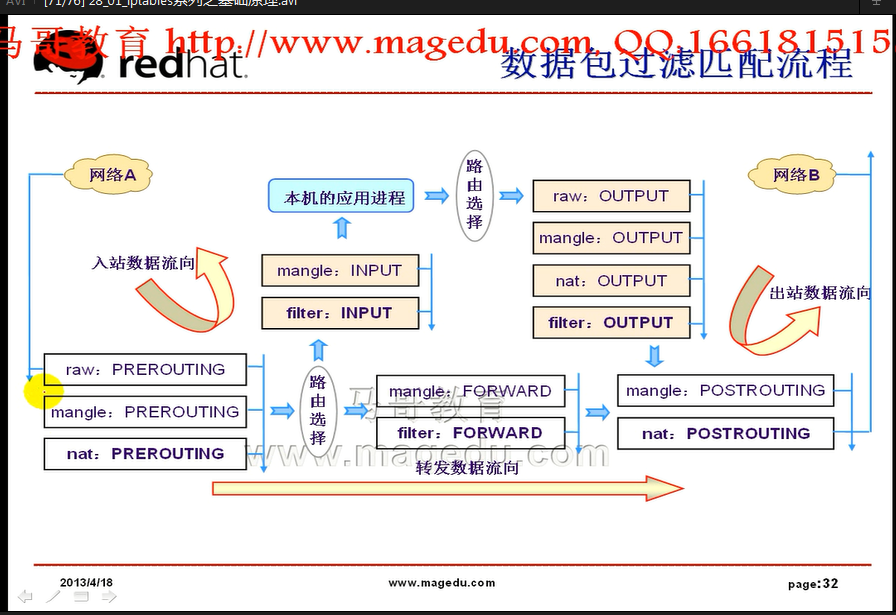

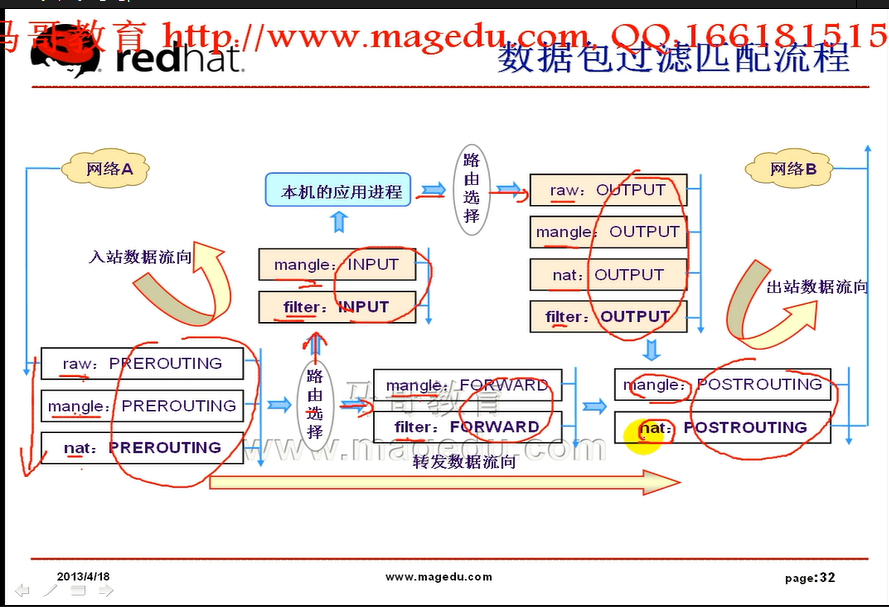

四表五链

INPUT OUTPUT FORWARD PREROUTING POSTROUTING 这五个链,也就是五个钩子函数

fiter,nat,mangle,raw 四张表,就是四个功能

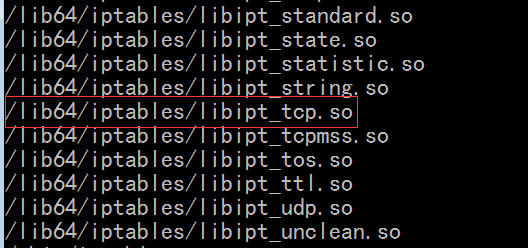

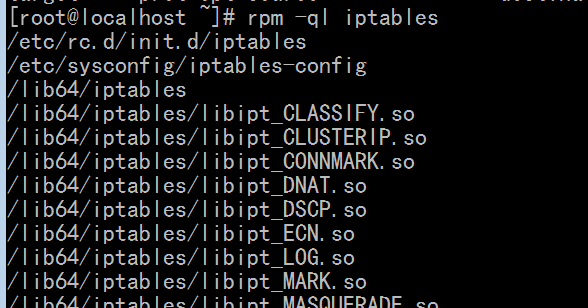

[root@localhost ~]# rpm -ql iptables        (一般iptables默认是安装上去的)

这些  .so模块就是iptables的扩展模块
