Cisco 思科交换机学习 第4章 CiscoIOS 有大用

星期三, 2023-04-05 13:15 — adminshiping1














GNS3,我们配路由器的软件,在一台计算机上跑多个路由器


思科交换机教程视频有:1)bilibili  2)u2b

https://www.u2b.com/watch?v=SoXvN5pxBwI   搜索 "思科 object-group"

https://www.u2b.com/watch?v=lPtLY1pxcac    搜索 "思科 object-group"

https://www.u2b.com/watch?v=k4Jy3rHv_hA       搜索 "思科 object-group"




https://www.bilibili.com/video/BV1f5411x7sJ/?p=53  韩立刚的视频

https://www.bilibili.com/video/BV17g4y1B7VB?p=2&vd_source=346847773d1f74962a4daab9ddf7f228    韩立刚的视频

https://edu.csdn.net/learn/20388/256317?spm=1002.2001.3001.4140

http://www.91xueit.com/


https://haokan.baidu.com/web/search/page?query=%E6%80%9D%E7%A7%91%20ACL

https://haokan.baidu.com/v?vid=11167582506589285729     调试思科设备必备：10个实用命令大揭秘

https://haokan.baidu.com/v?vid=673480309040946089

https://haokan.baidu.com/v?vid=8478818357046901181

好看视频  搜 "思科CCNA网络工程师教程"

好看视频  搜 "思科CCNA网络基础入门培训"

好看视频  搜 "思科CCNA培训学习课程"

好看视频  搜 "思科 课程"

好看视频  搜 "cisco 课程"

好看视频  搜 "Cisco CCNA学习视频"

好看视频  搜 "网络工程师课程0基础高薪就业"

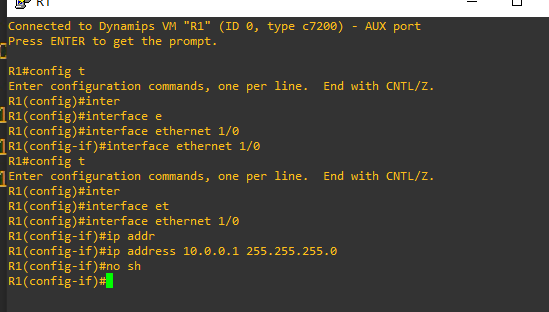

R1(config)#interface ethernet 1/0

R1(config-if)#ip address 10.0.0.1 255.255.255.0

R1(config-if )#no sh


# interface ethernet 1/0        # 1/0 表示第一个模块 第0个接口

no 加在任何命令的前面,表示,否,不的意思

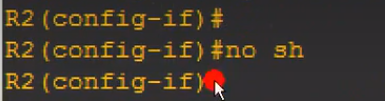

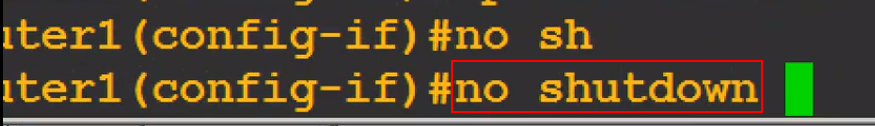

# no sh   (no shutdown) 就是启用这个接口的意思

关于"no shutdown"思科cisco路由器配置命令的一个问题
no shutdown代表什么意思,为什么每次为端口分配ip后都需要这句话,是不是必须得?

No shutdown是开启端口的意思,路由器启机以后端口默认的状态是shutdown的,所以必须用no shutdown来开启端口

原本接口是关闭的，所以要开启。

switch(config)#interface vlan 2
switch(config-if)#ip address 192.168.10.1 255.255.255.0
switch(config-if)#no shutdown
这里的no shutdown，指不要关闭的意思

ctrl+z 表示退出        ctrl+c 好像也可以

ping  ip          感叹号表示通,,, 点点点 表示超时,, UUU  表示目标主机不可到达

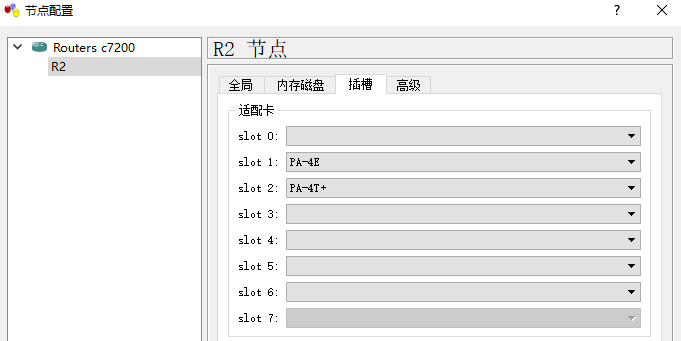

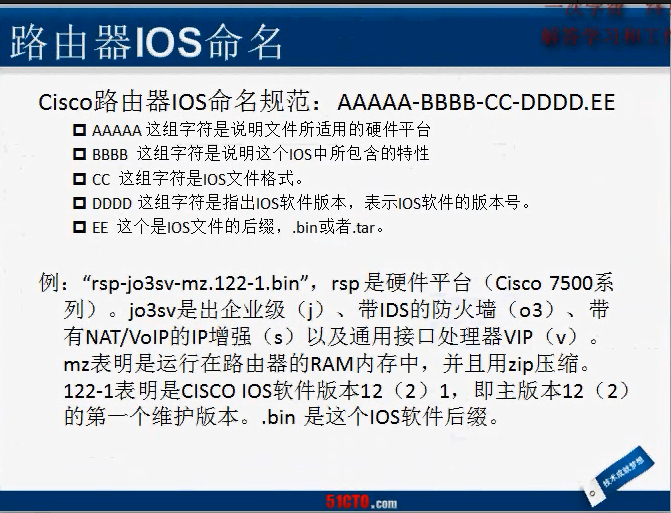

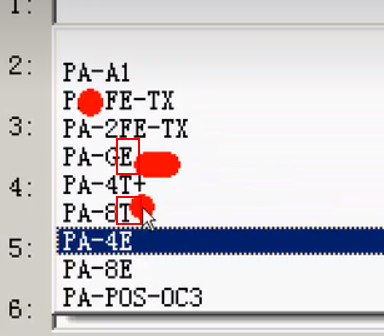

c3640-js-mz.124-10.bin 是有交换机模块功能的路由器 3600 有交换机模块的路由器

unzip-c7200-is-mz.122-37.bin  是纯路由器的功能

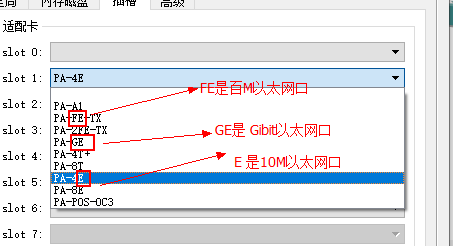

T 是广域网接口

E 是以太网接口

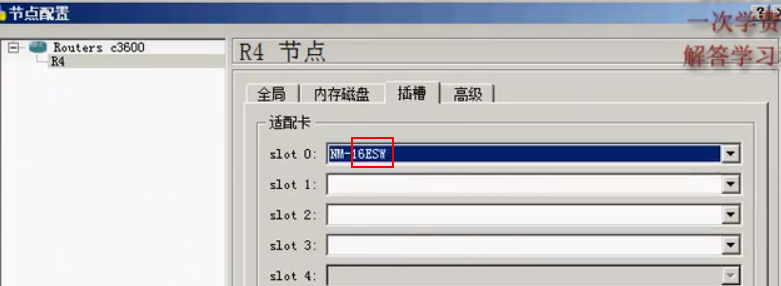

16ESW: 16个 以太网接口(ethernet switch)







# 井号是特权模式

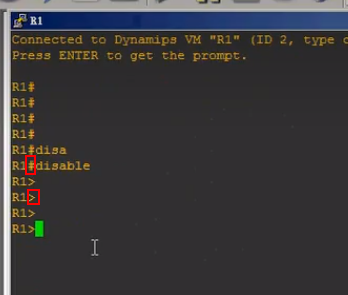

> 右箭头尖括号是用户模式,不能对路由器进行更改

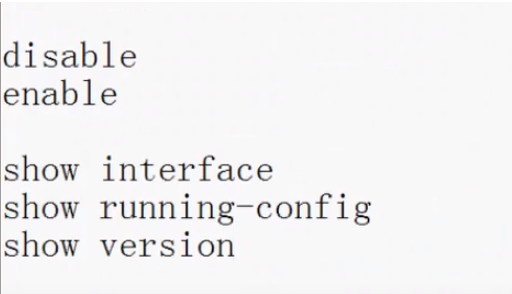

进用户模式 是 disable 命令

进特权模式 是 enable 命令

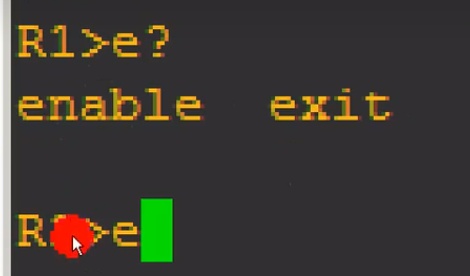

后面加个 ?  可以看到 多个命令

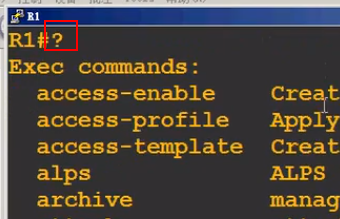

?  直接问号.可以看到所有命令

回车键,一行一行的显示,空格键,一页一页的翻



# show interfaces    #查看所有接口



#show version        #查看路由器的操作系统的版本,可以看什么系列的路由器



# show running-config        #查看当前配置

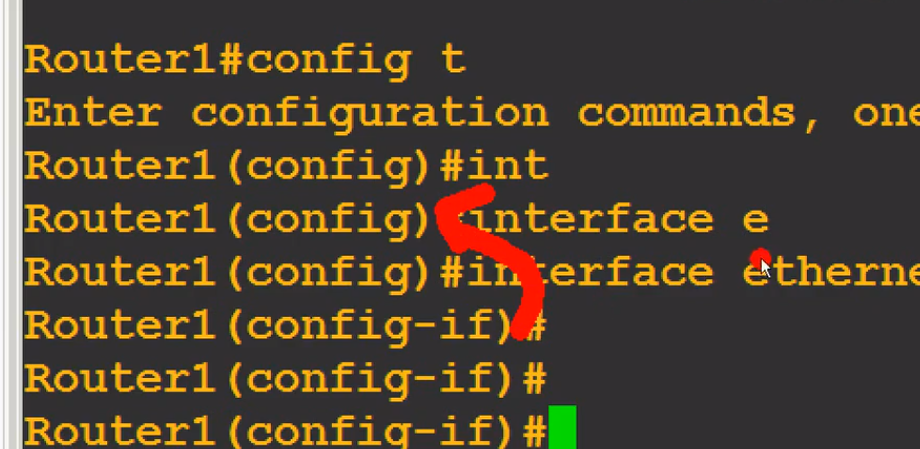

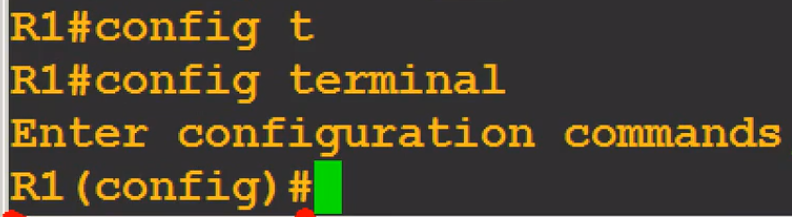

# config t         #可以改名

进 R1(config) 只有一个值 ,就是全局配置模式

image.png# hostname Router1 #改名

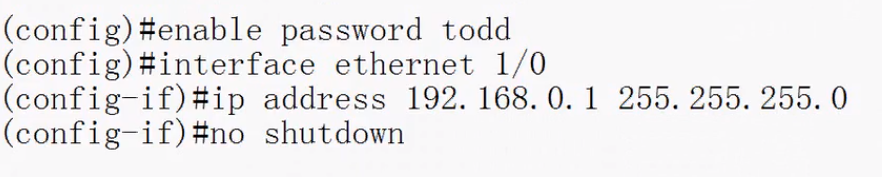

# enable password todd         #设置密码

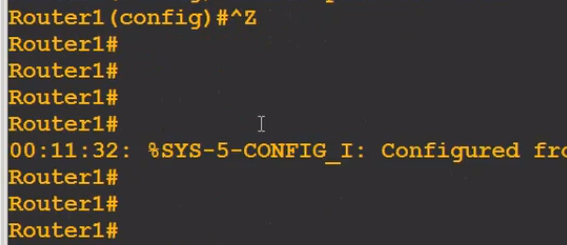

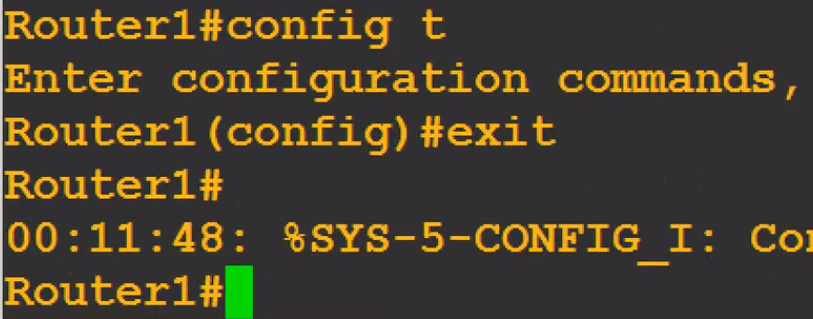

ctrl+z 退出    (由配置模式 退出到特权模式)


# exit  也是退出        (由配置模式 退出到特权模式)







config 是全局配置模式

config-if : if的意思就是 interface ,config-if就是接口配置模式

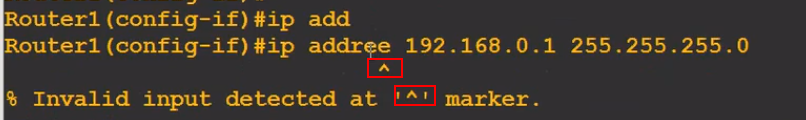

从 ^  尖括号这里发现错误了

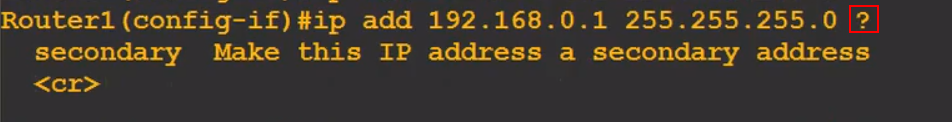

? 加上 ? 可以再配一个 ip 地址,,,,不管多配多少 ip 地址,后面都是 secondary

不加 secondary 不是覆盖


shutdown 就是关掉这个接口

no shutdown 就是启用这个接口

加 no  就是取消的意思  比如 no ip address ...        #就取消了某个ip地址


ctrl+break 跳过默认的配置文件,启动路由器


配置 ip 地址时,地址重了,但是不是报错,这一点很不友好


配ip地址时,地址重了,却不报错

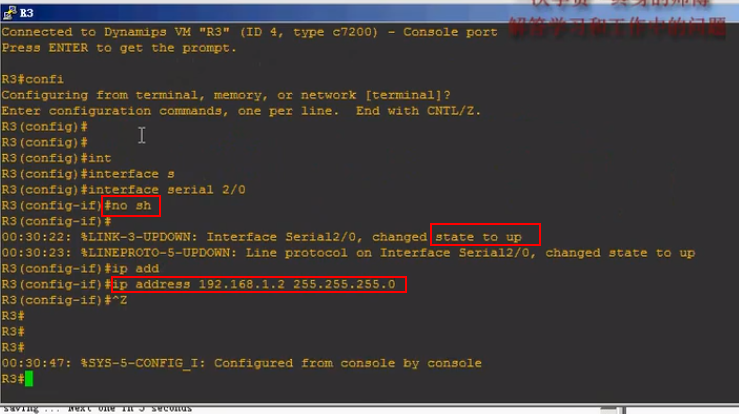

不管怎样,配置完后 就 no sh 一下,就启用了

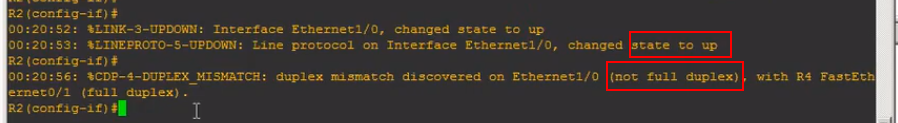

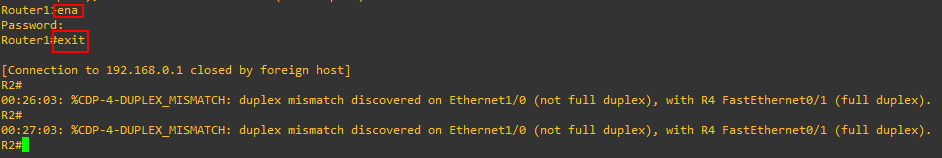

not full duplex 不是全双工,即半双工


ping

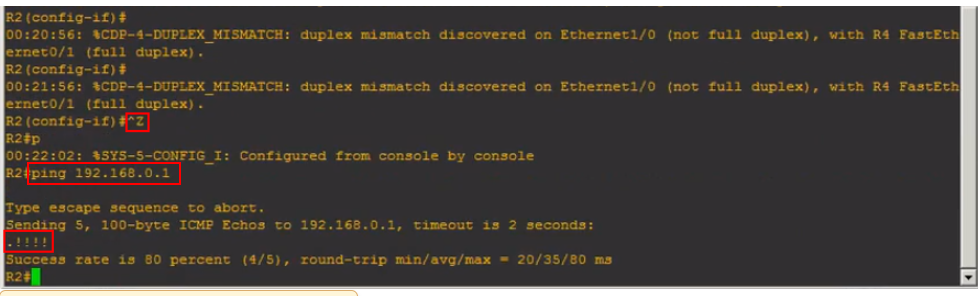

ping  第一个数据包不通,,后面是通的,,,第一个是点号,后面是感叹号

因为第一个是 ARP根据ip获取mac地址,后面直接根据缓存mac通信,所以第一个请求超时(即点)很正常



广域网接口有涉及时间频率,,以太网没有,,带宽是由运营商决定的,运营商的时间频率决定你的上网带宽


DCE: Data control Equipment 控制时钟频率        需要定义时钟频率

DTE: Data Terminal Equipment 接受时间频率            不用定义时钟频率


DCE,DTE 是由网线来决定的,不是由路由器的口来决定的

真正的企业环境中,我们使用的是DTE,所以不用定义时钟频率

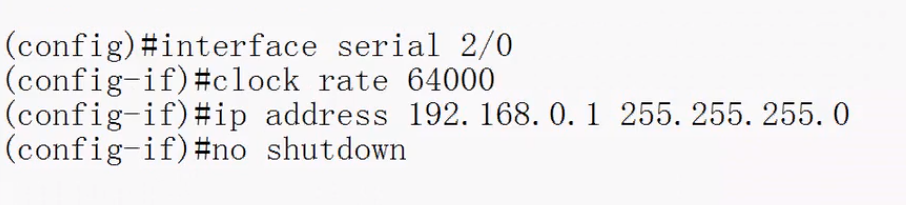

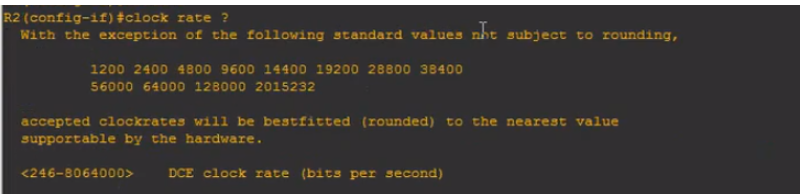

# clock rate ?

不能随意写个值

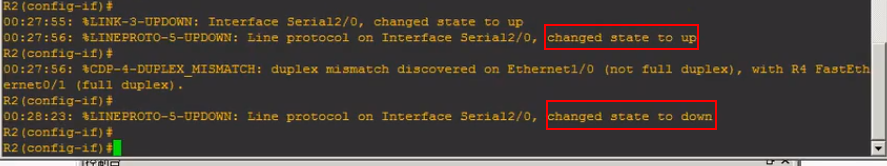

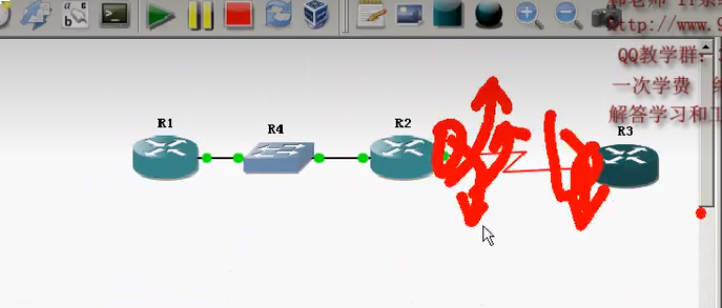

广域网接口 要两头都 up 才行,否则一头是up不起来的


所以 它想up,但是最后会变成 down,,,是因为对方没有up

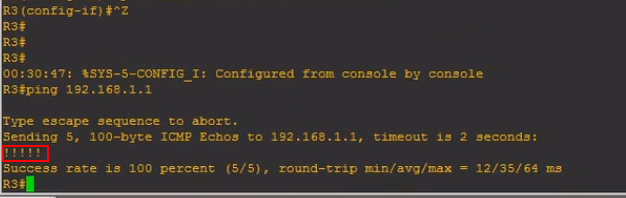

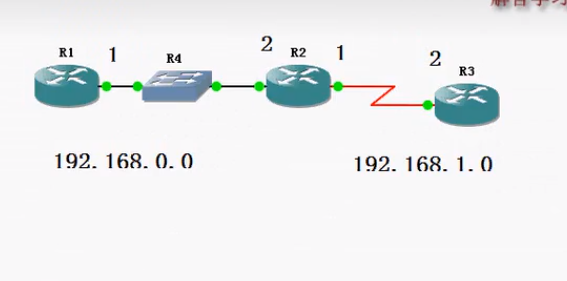

上图,可以 ping  通的,如果没有配时钟频率,有可能不通


以太网接口配置

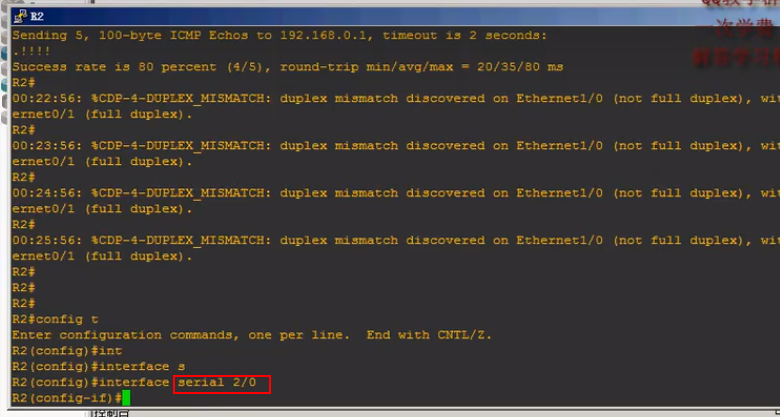

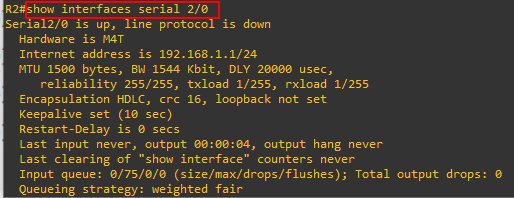

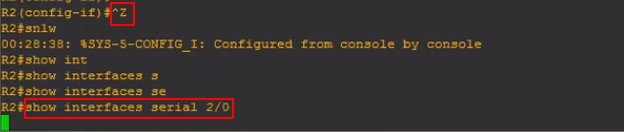

# show interface serial 2/0

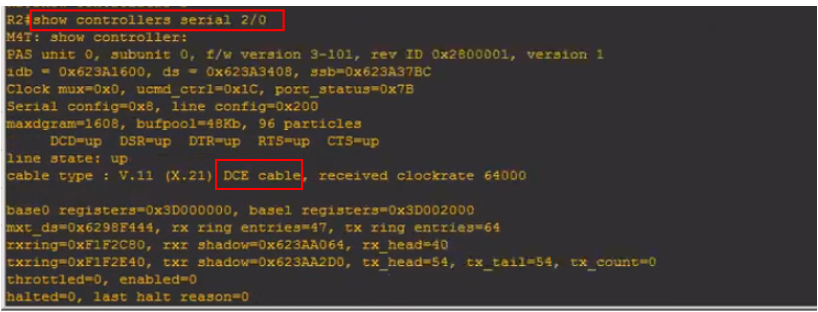

# show controllers serial 2/0        #可以看到DCE

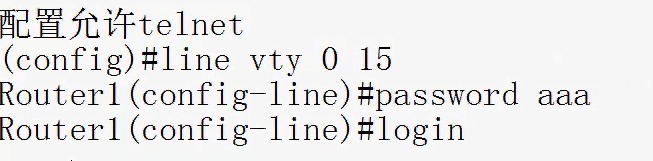

R1(config)#line vty ?                    #vty: virtual teletype ,虚拟的telnet

  <0-15>  First Line number        #表示支持 0-15个人同时连接配置路由器


R1(config)#

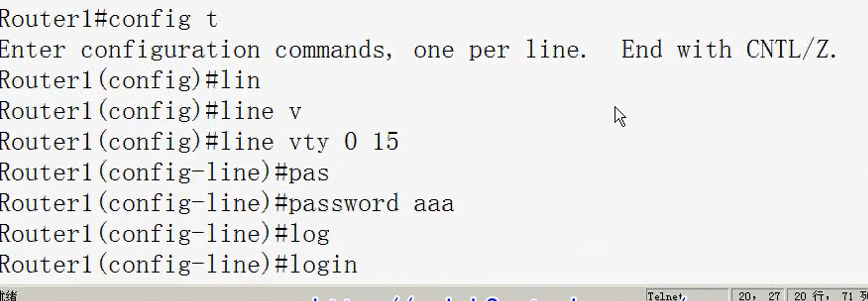

R1(config)#line vty 0 15

R1(config-line)#password aaa    #设置密码

R1(config-line)#login        #要求必须要使用密码来登录

R1(config-line)#

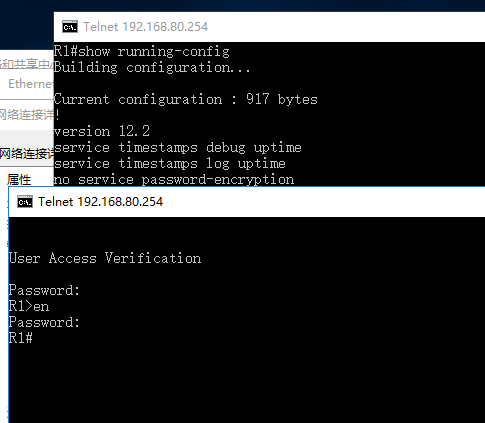

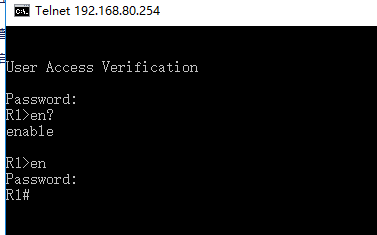

在虚拟机上 telnet


总共要输两次密码

进 telnet 要输一次,进特权模式也要输一次

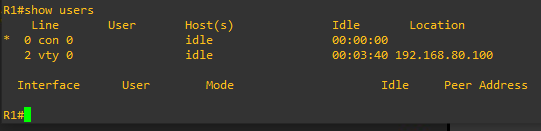

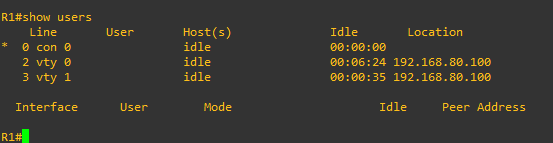

#show users         #看有多少人连着这个路由器



两个窗口连着


看到 两个 vty

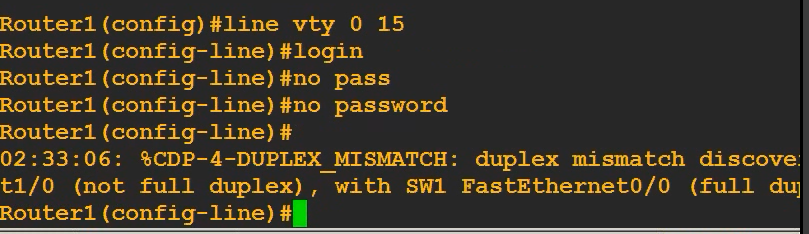

login 必须输密码登录

no password 没有密码

此时就不能 telnet了






需要密码,但是没有设置




在 特权模式下

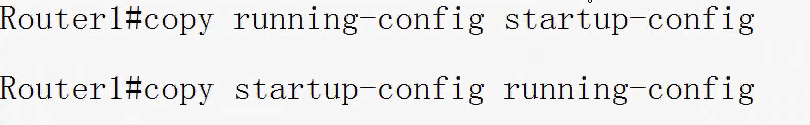

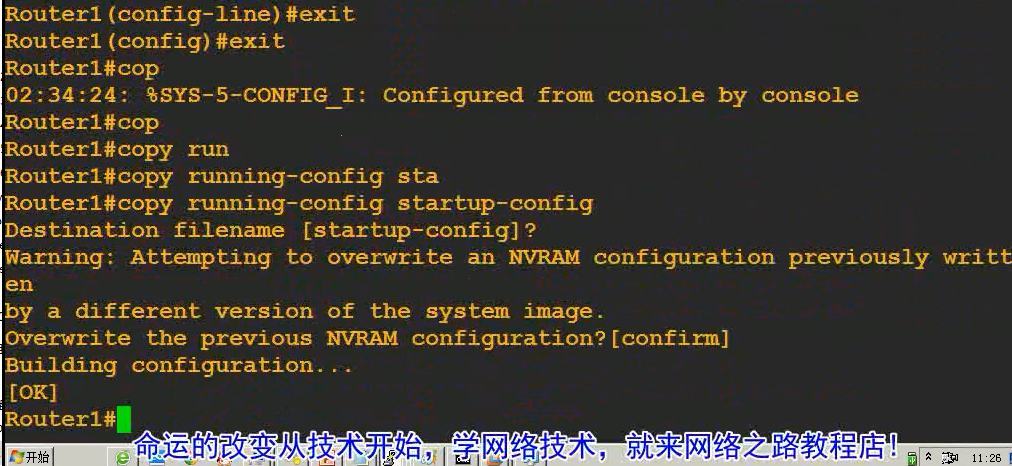

copy running-config startup-config  # 就是保存内存当中的配置到硬盘



把路由器关机再开机,就把硬盘中的配置拷到当前的内存中

或者 直接把硬盘中的配置拷到当前的内存中

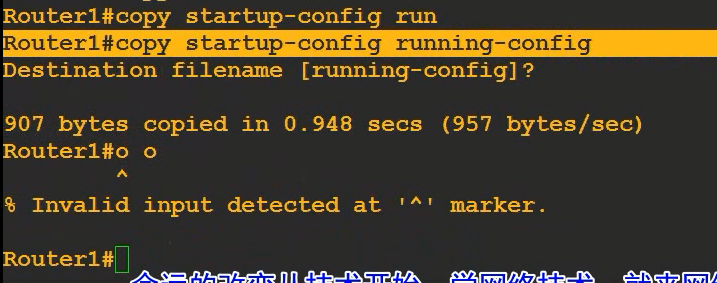

copy startup-config running-config  #  # 就是保存硬盘当中的配置到内存

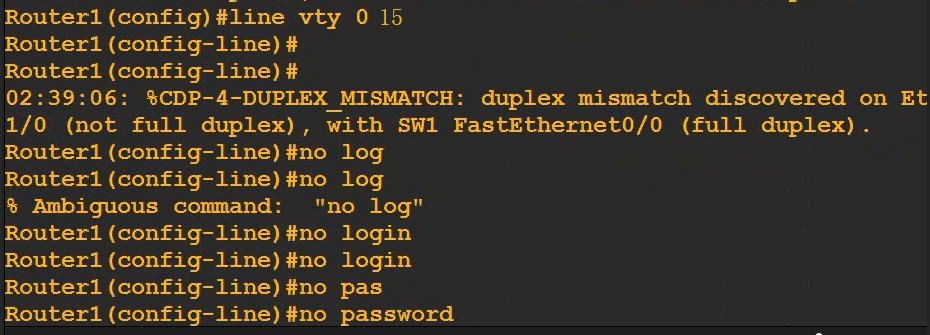

no login  登录可以不要密码

no password 不设密码



此时不用密码 telnet 直接过来了

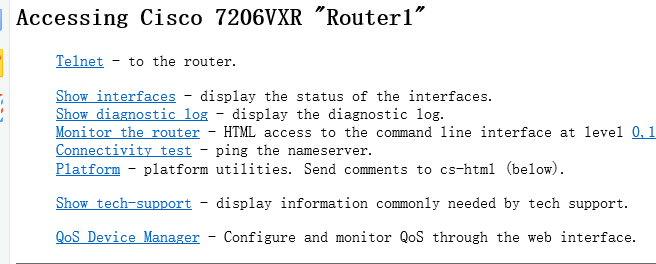

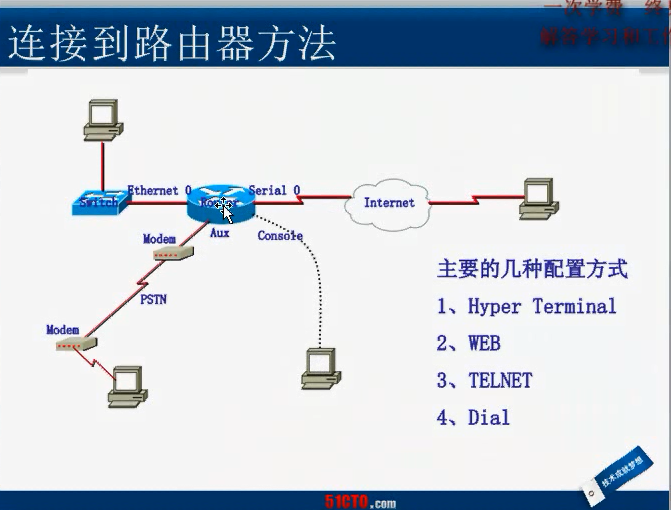

使用网页访问路由器

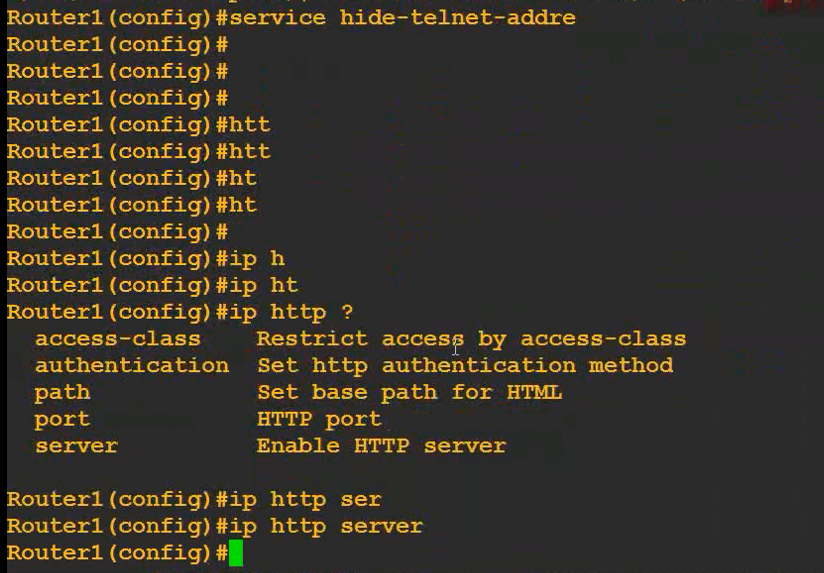

# service hide-telnet-address

# ip http server



这些命令

# show interface

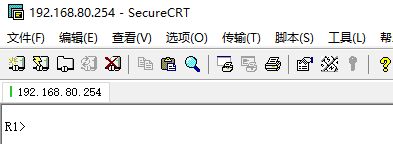

 SecureCRT  可以用来连接路由器

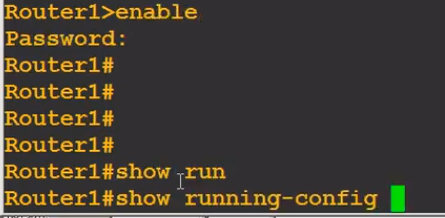

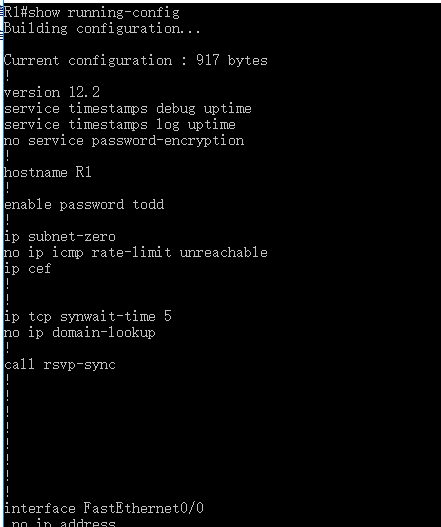

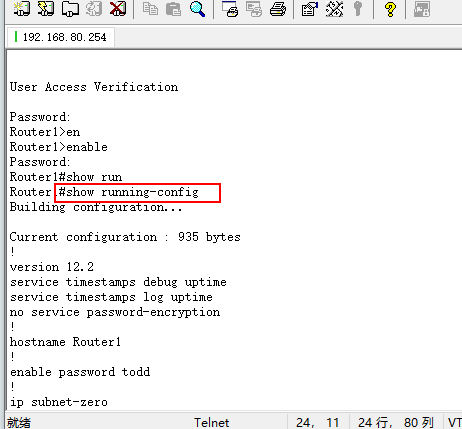

# show running-config        #查看当前配置

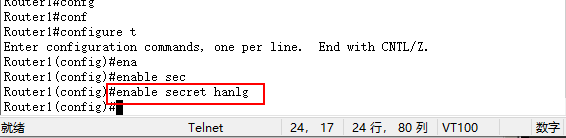

# enable secret hanlg     #设置secret 密码为hanglg

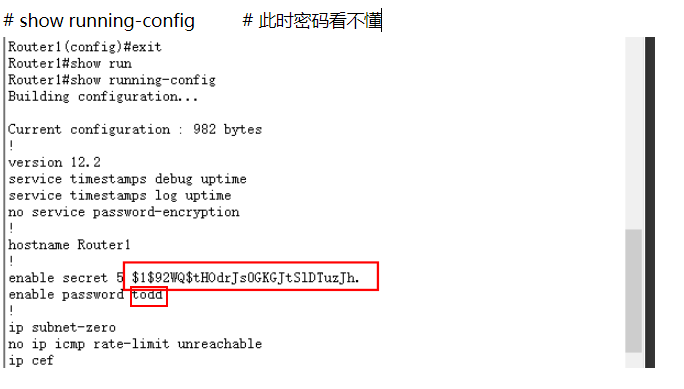

# show running-config         # 此时密码看不懂  下面的todd就不生效了



#password aaa

#login

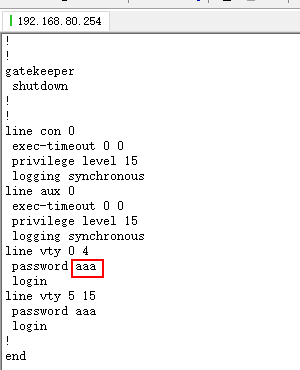

此时仍可看到  telnet 密码

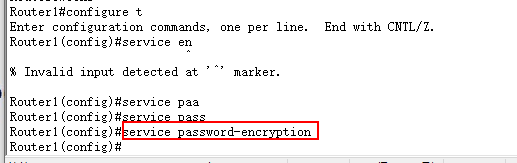

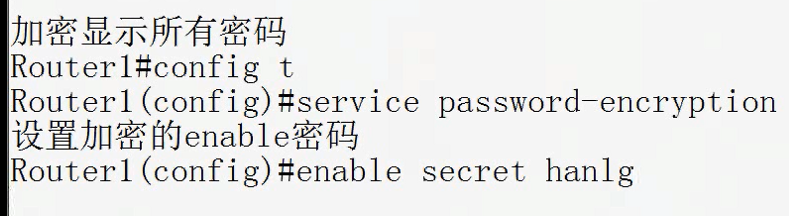

# service password-encryption         #所有密码加密

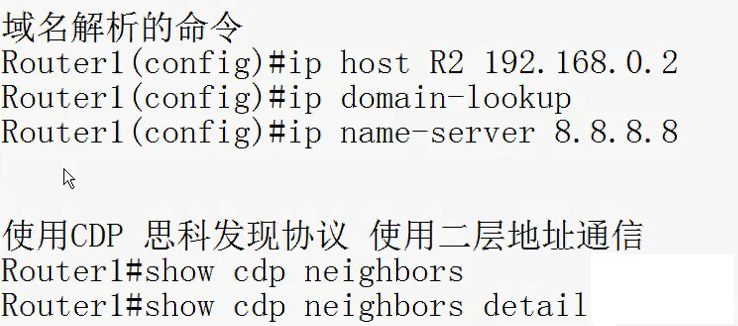

配置名称解析  ip host R2 192.168.0.2

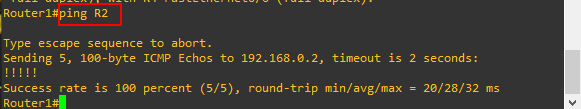

# ping R2         #直接可以ping通



添加一个路由表

# ip route 0.0.0.0 0.0.0.0 192.168.80.1        # 192.168.80.1是下一跳

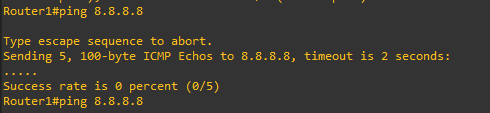

# ping 8.8.8.8        #为啥ping不通

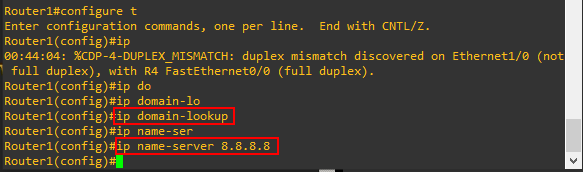

# ip domain-lookup         #配置使用域名解析查找功能 配置域名解析的功能

# ip name-server 8.8.8.8        #配置 dns 域名服务器

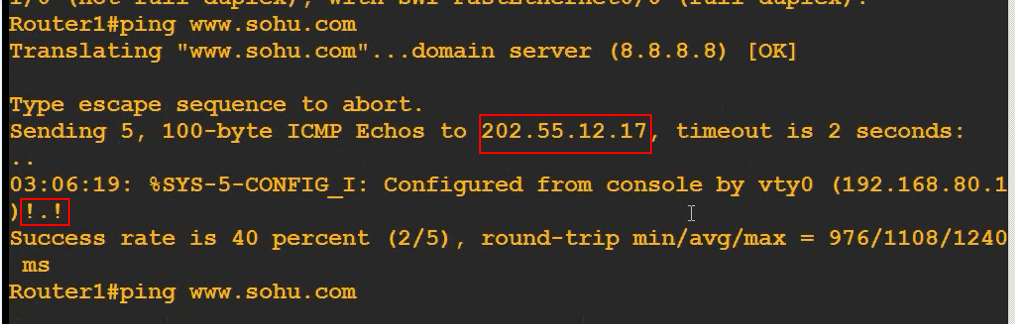

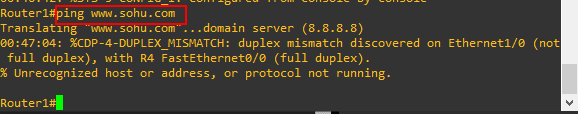

# ping www.sohu.com             # ping  不通

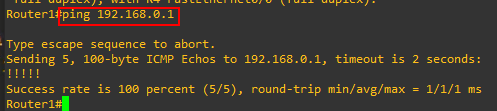

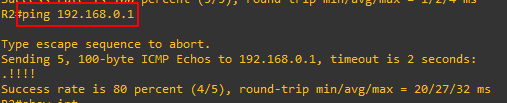

#  ping 192.168.0.1            #内部可以ping 通

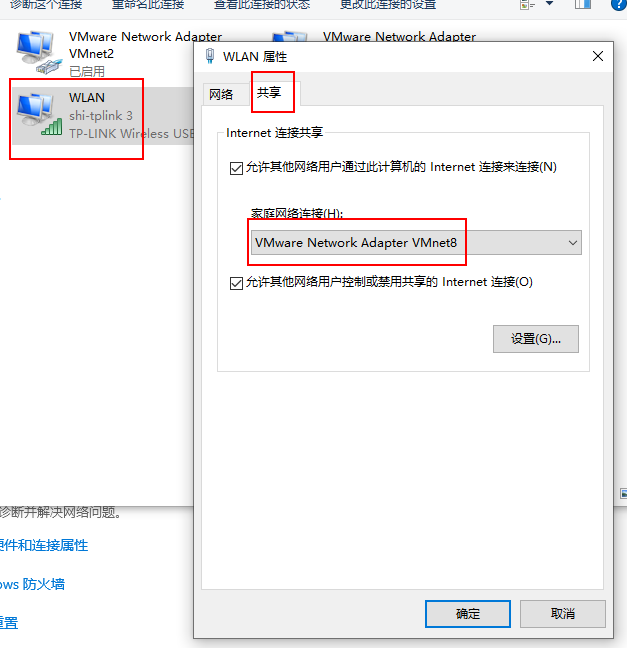

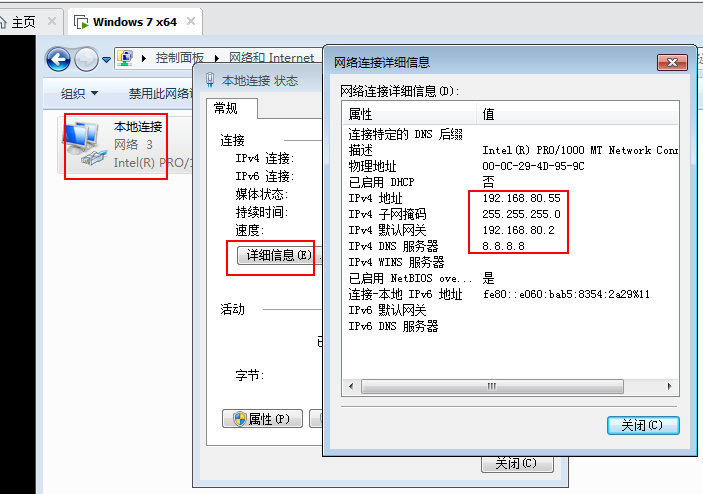

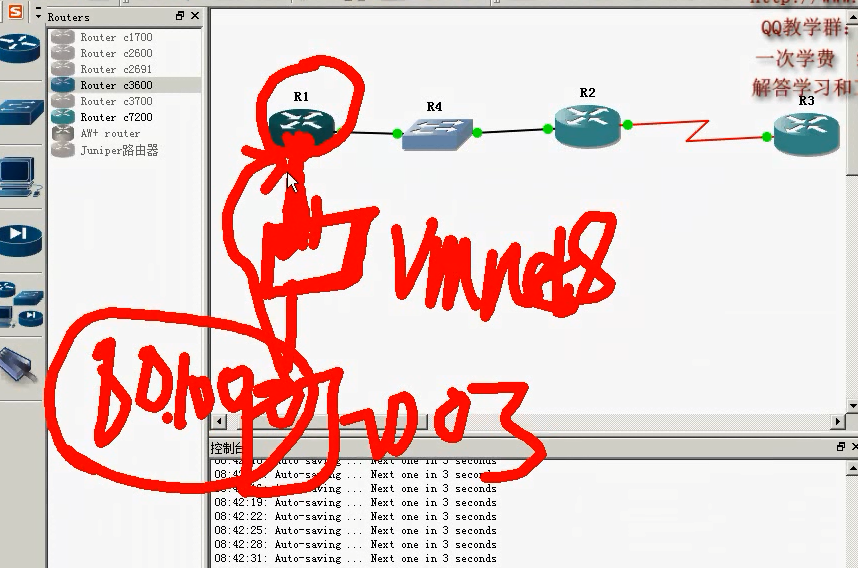

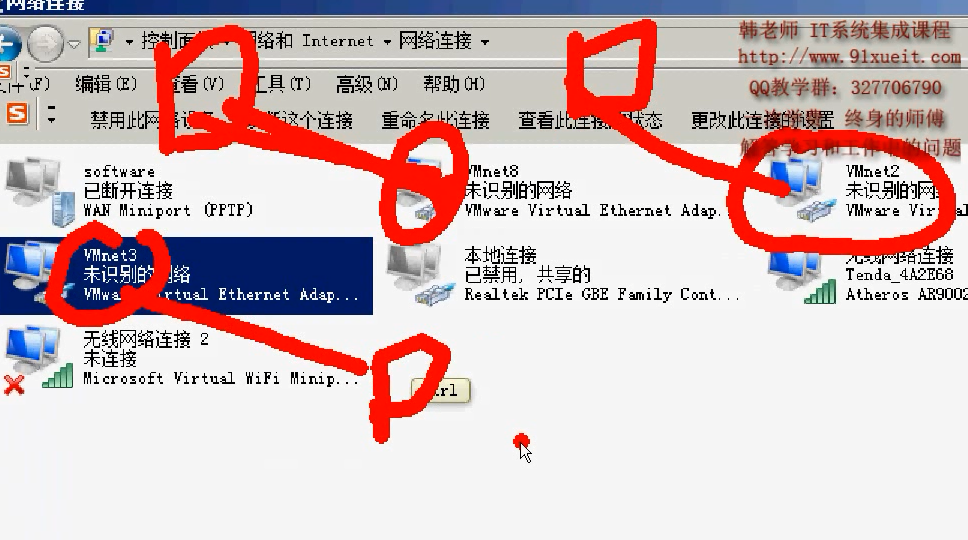

如下图,配置一下网络共享吧!



# ping www.baidu.com        #我这边不可以,韩立刚那边是可以的





想ping 通外网总结出来几点

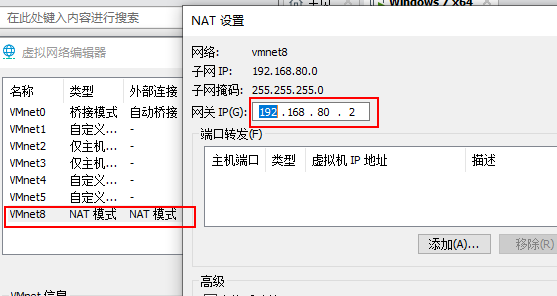

1)网关 是 192.168.80.2


2)下一跳

# ip route 0.0.0.0 0.0.0.0 192.168.80.1        # 192.168.80.1是下一跳

3) 配置域名解析

# ip domain-lookup         #配置使用域名解析查找功能

# ip name-server 8.8.8.8        #配置 dns 域名服务器

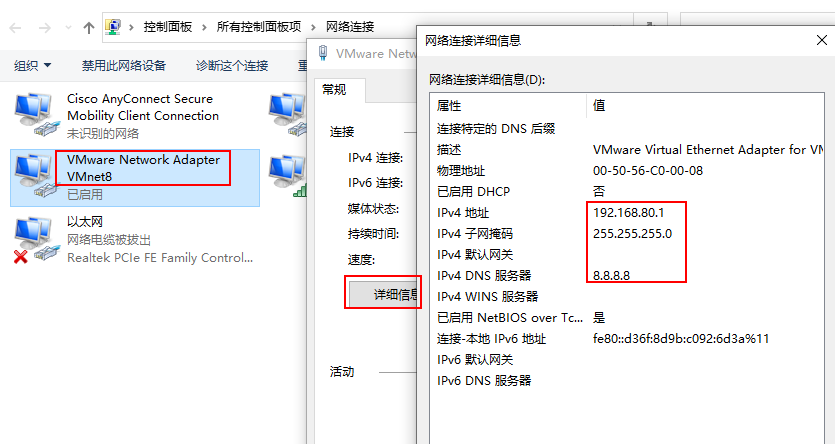

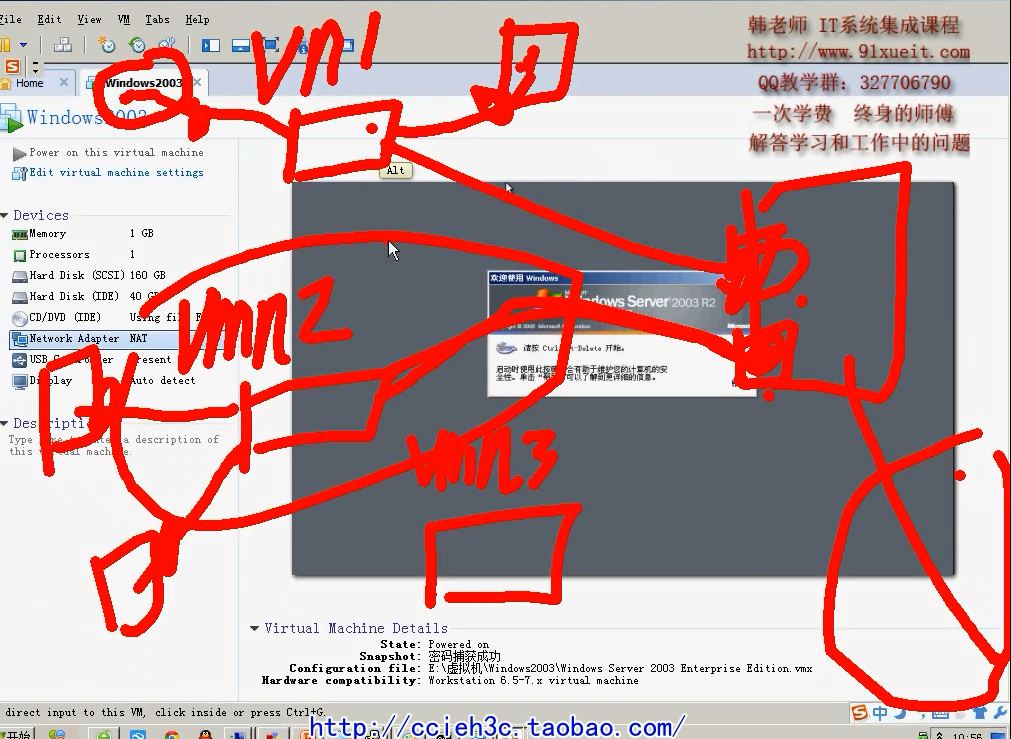

4) 物理机网络 vmnet8


4) 虚拟机上网络 ( 似乎与本主题无关吧 )



 CDP:     是Cisco Discovery Protocol ( 思科发现协议 )的缩写，它是由思科公司推出的一种私有的二层网络协议，它能够运行在大部分的思科设备上面.

对于思科有用,对华为却没有用

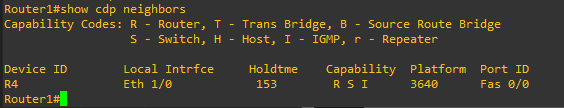

#show cdp neighbors        #显示邻居

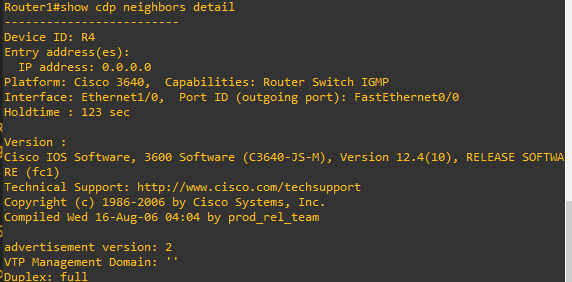

#show cdp neighbors detail        #显示邻居细节
