Cisco 思科交换机学习 第5章 静态路由 有大用

第五章静态路由

5.1 IP路由

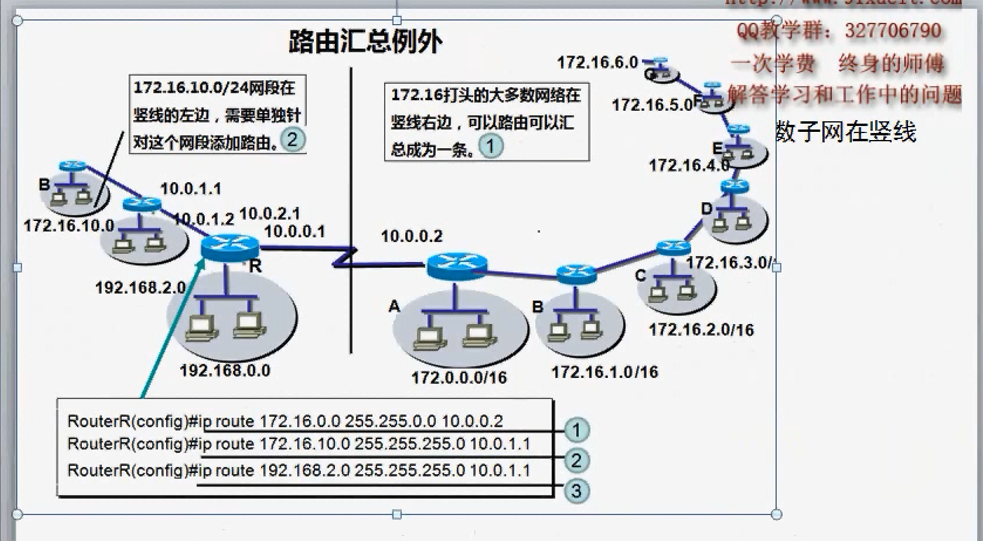

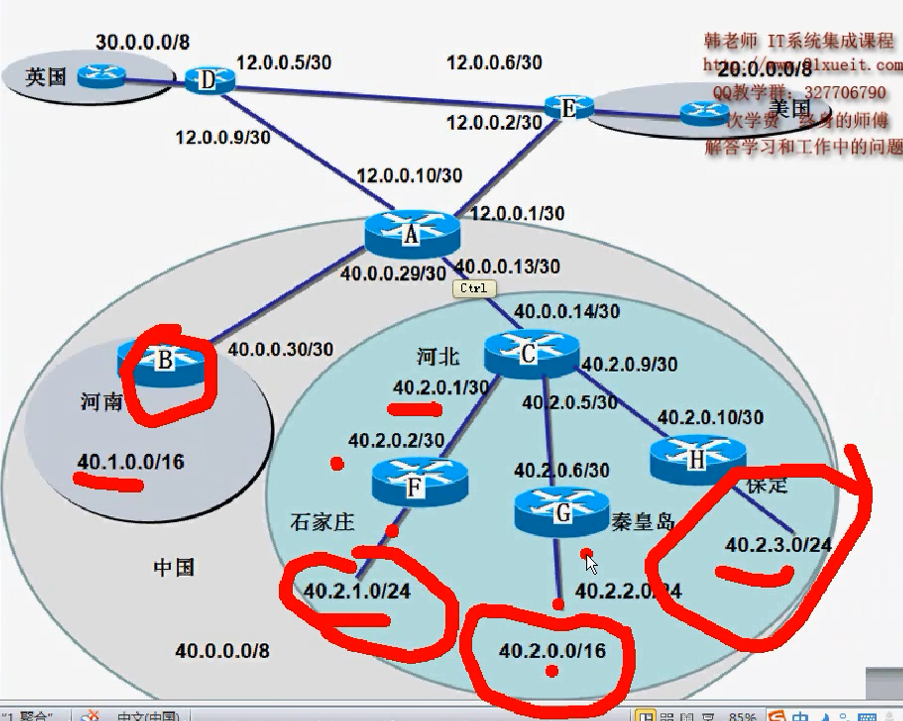

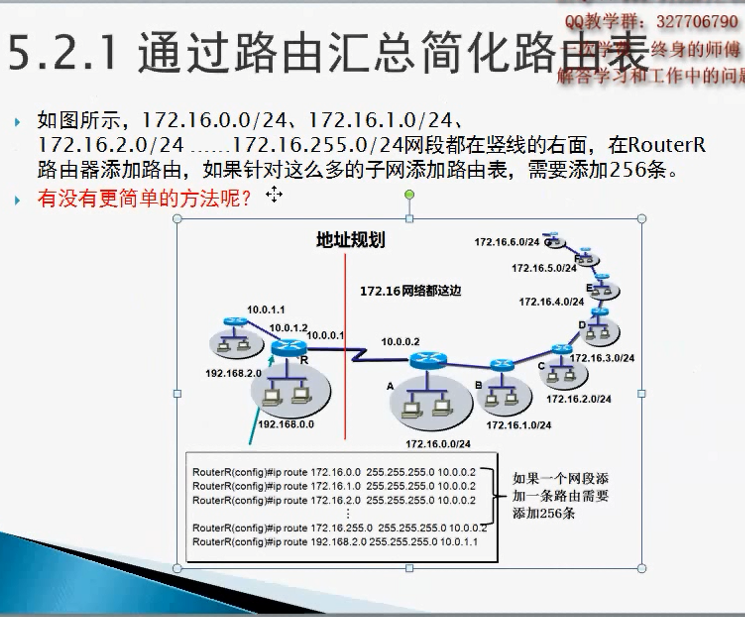

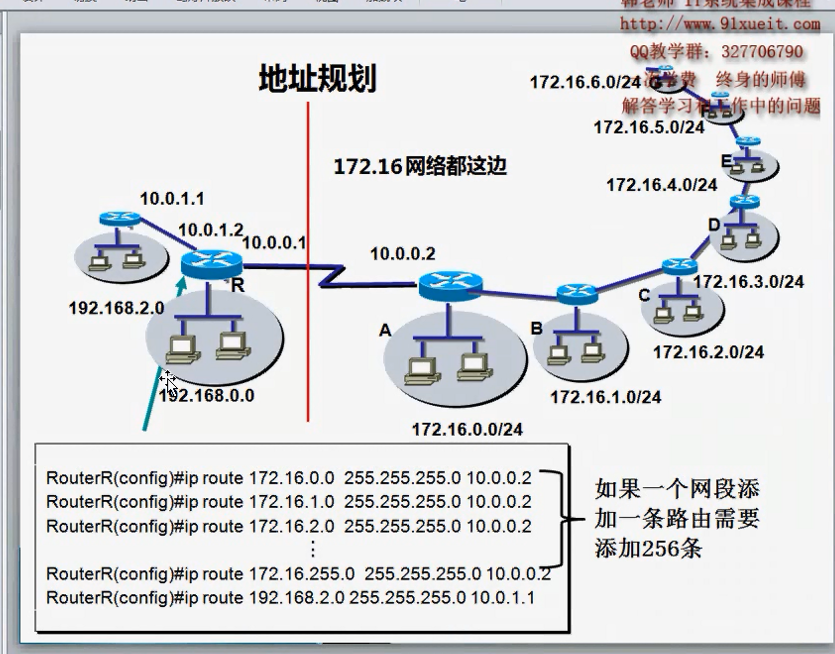

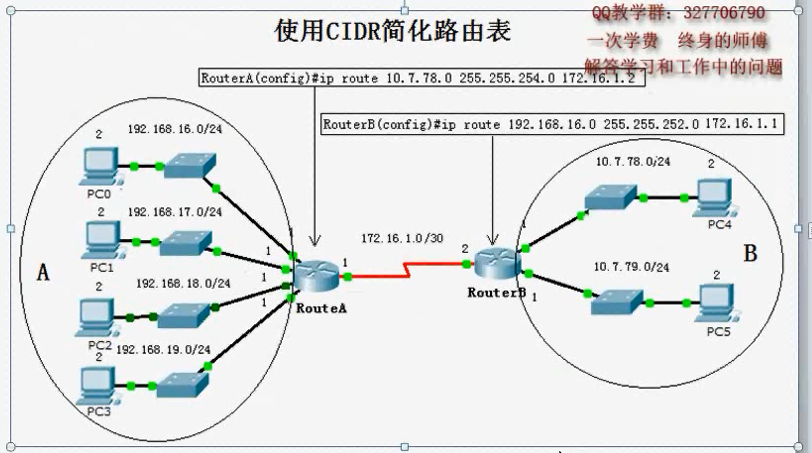

5.2路由汇总

5.3默认路由

5.4网络负载均衡

5.5 *热备份路由协议(HSRP)

5.6实验

第5章静态路由

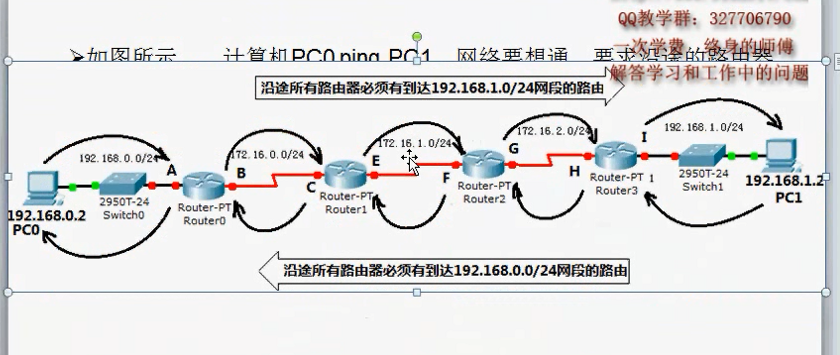

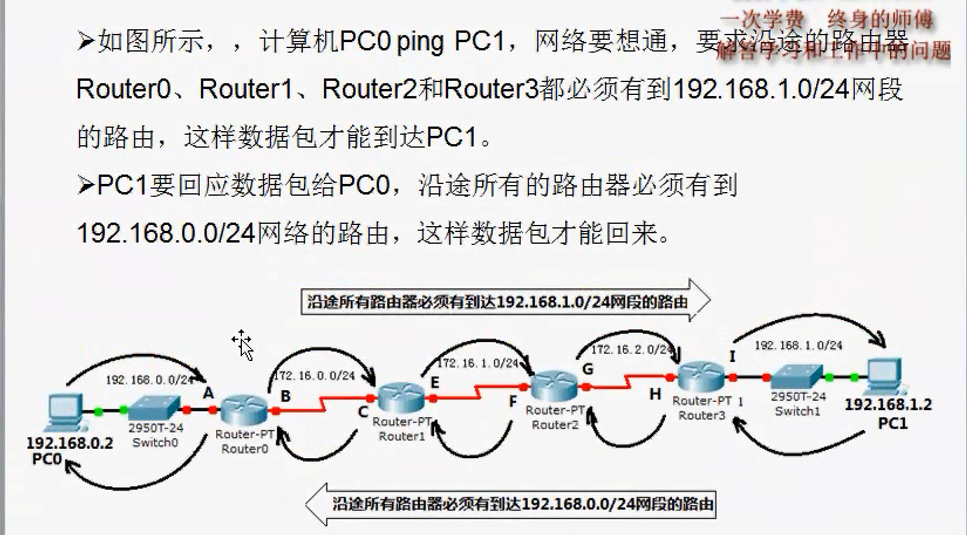

网络畅通的条件数据包能去能回

沿途的路由器必须知道到目标地址如何转发

沿途的路由器必须知道回来的数据包如何转发

路由器直连的网络不用告诉路由器如何转发

路由器没有直连的网络管理员员需要告诉路由器到目标网

络如何转发也就是添加静态路由

在 R1上

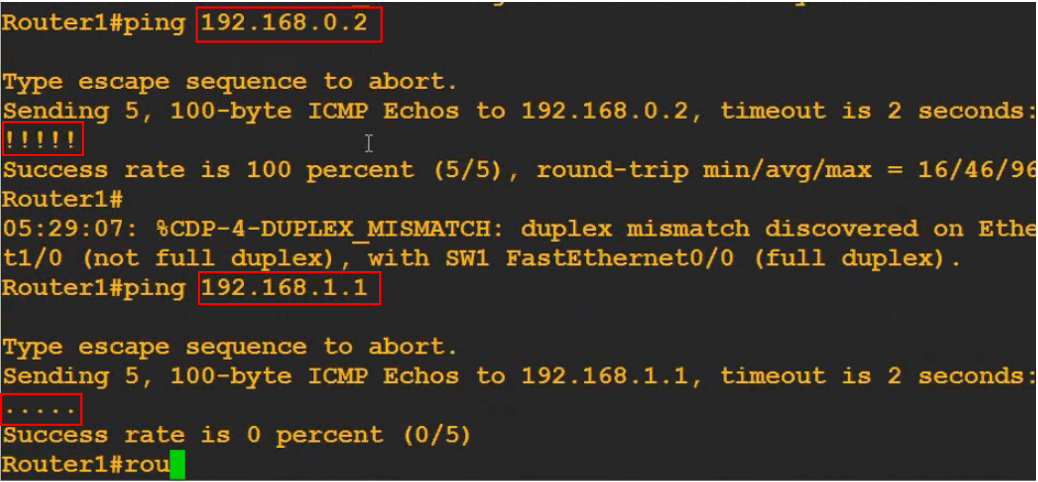

Router1#ping 192.168.0.2        通

Router1#ping 192.168.1.1        不通

但是我为什么 能ping 通  192.168.0.2   和 192.168.1.1

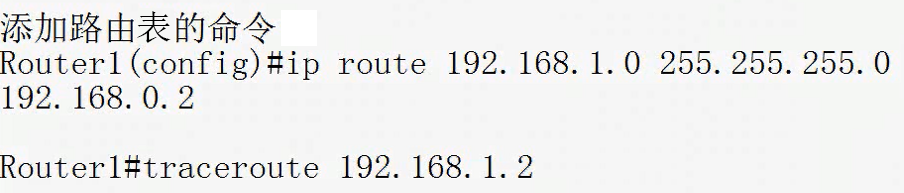

Router1( config )# ip route 192.168.1.0 255.255.255.0 192.168.0.2        #配置下一跳  192.168.1.0 是一个网段(难道不能是某个ip地址)

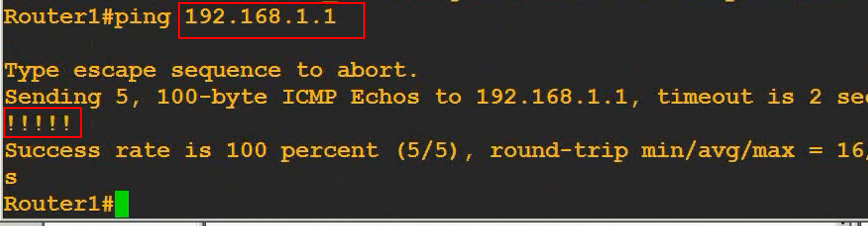

Router1( config )#  ping 192.168.1.1        韩立刚此时通了,当然我的肯定通

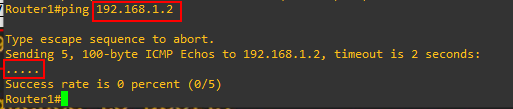

Router1( config )# ping 192.168.1.2            #不通,是因为ping后回不来,,,192.168.1.2回到192.168.0.1时,不知道下一跳

R3配置下一跳

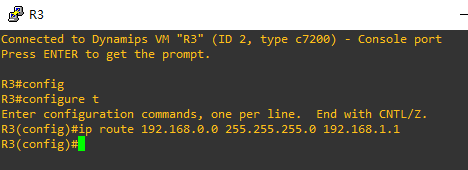

R3( config )# ip route 192.168.0.0 255.255.255.0 192.168.1.1

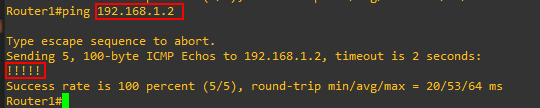

Router1#ping 192.168.1.2        #此时通了

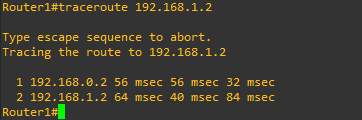

Router1#traceroute 192.168.1.2          #跟踪数据包路径

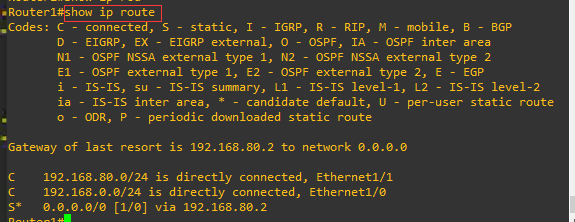

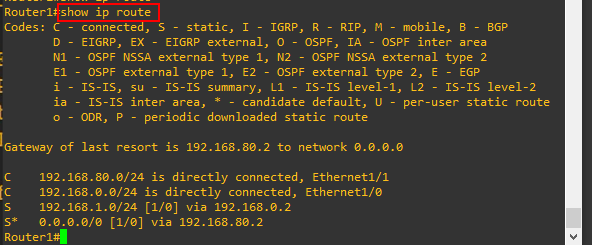

Router1#show ip route        #查看路由表的命令

 C - connected 直连, S - static 静态

Router1( config )#  no ip router .....        #就是删了

Router1( config )# no ip route 192.168.1.0 255.255.255.0        #此时不用写下一跳

Router1# show ip route        #没有了刚刚删的路由表(下一跳)

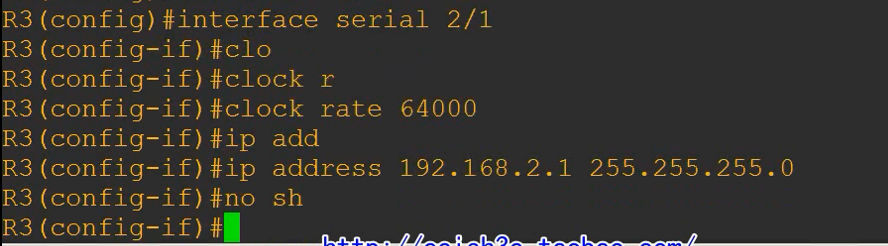

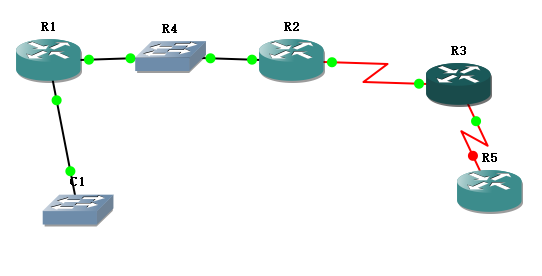

R3(config)#interface serial 2/1

R3(config-if)#clock rate 64000    #时钟频率

R3(config-if)#ip addr 192.168.2.1 255.255.255.0

R3(config-if)#no sh

R3(config-if)#

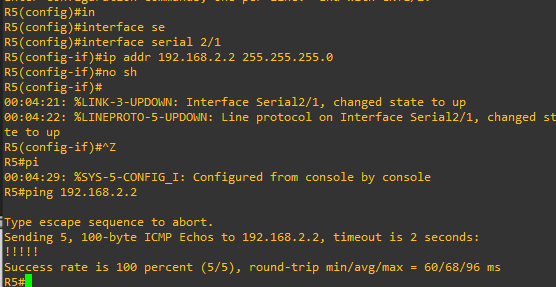

R5#configure t

Enter configuration commands, one per line.  End with CNTL/Z.

R5(config)#interface serial 2/1

R5(config-if)#ip addr 192.168.2.2 255.255.255.0

R5(config-if)#no sh

R5#ping 192.168.2.2

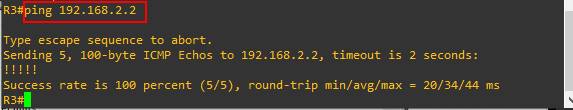

R3#ping 192.168.2.2        #可以ping通

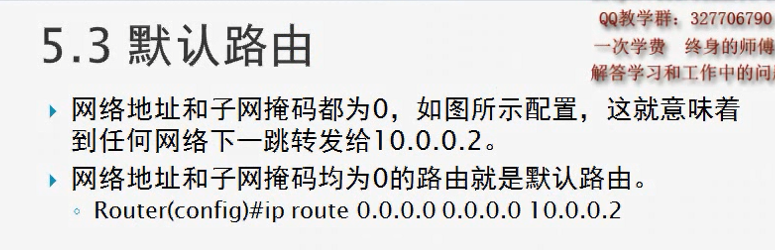

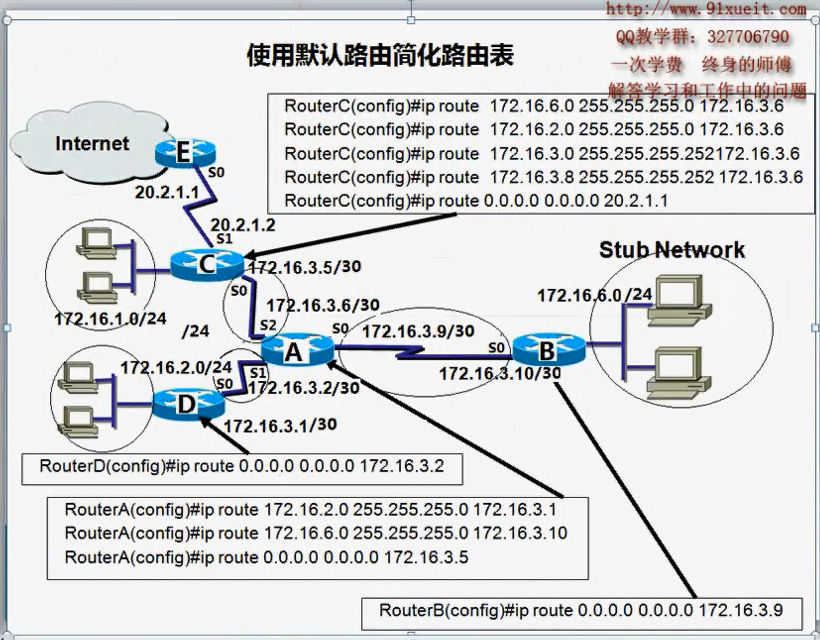

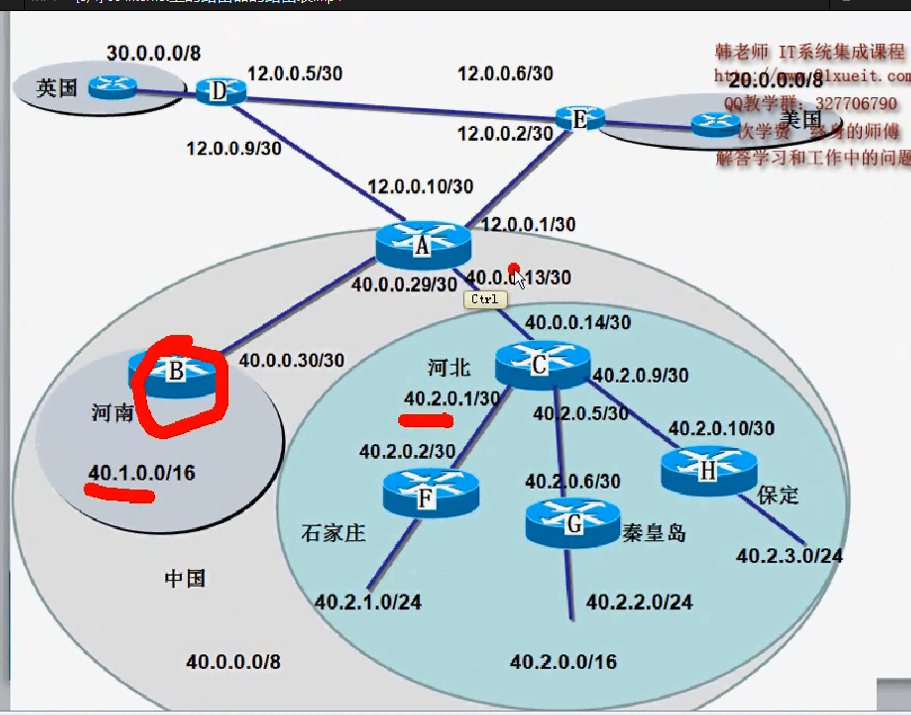

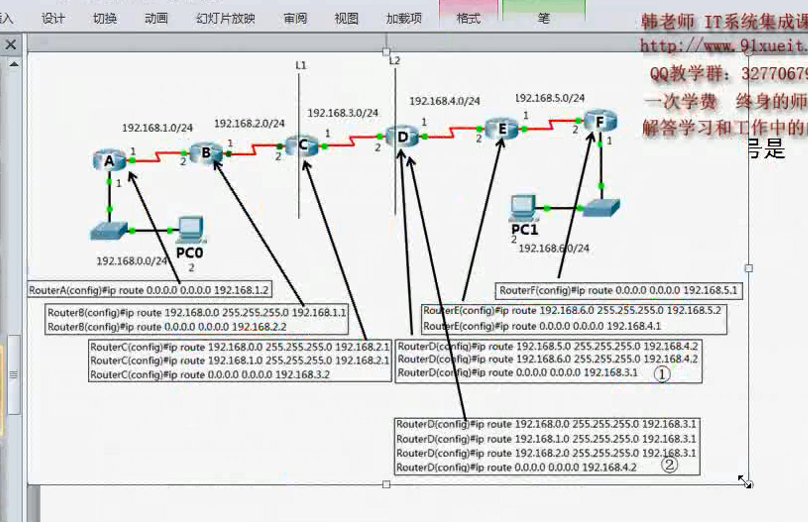

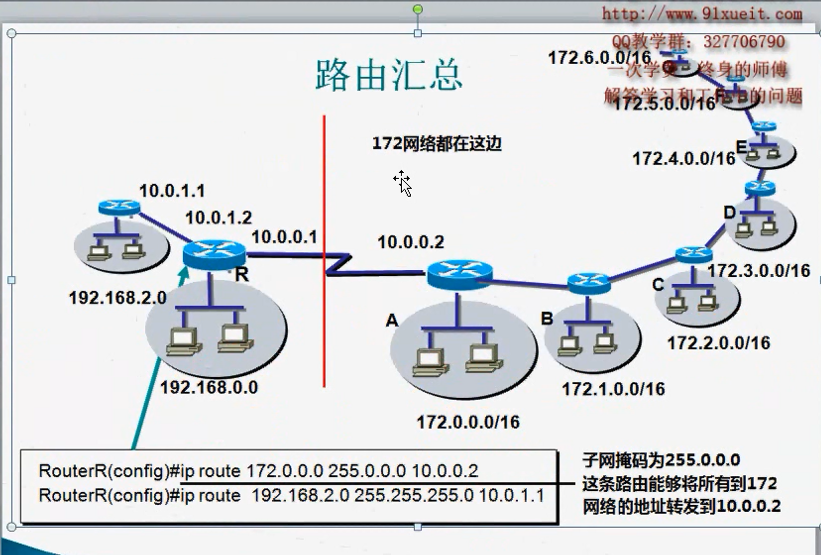

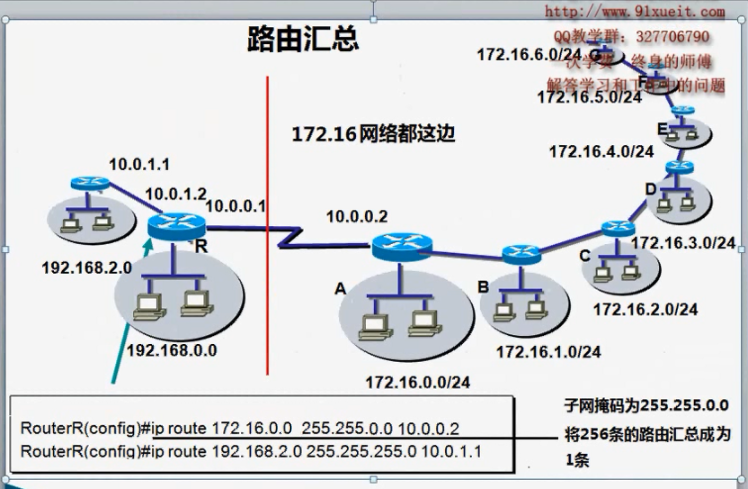

路由汇总的极限就是默认路由 ip route 0.0.0.0 0.0.0.0  10.0.0.2     # 10.0.0.2是下一跳

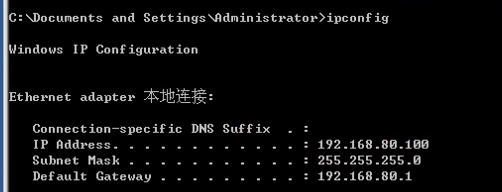

#ipconfig            #网关就是默认路由

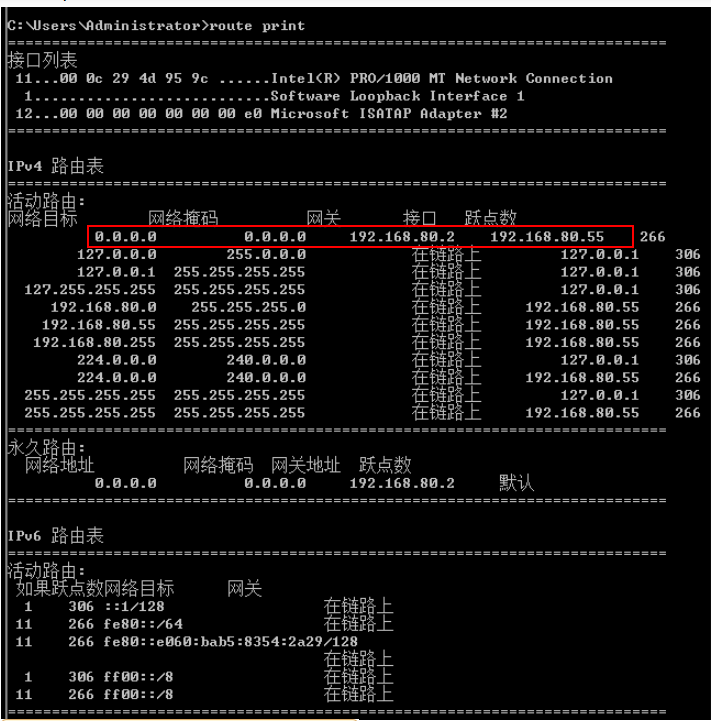

#route print         #查看windows 上的路由表

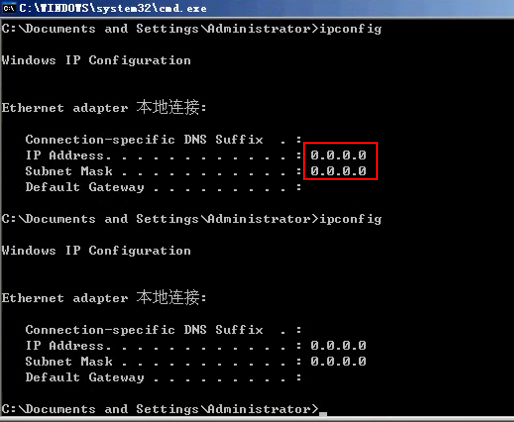

#ipconfig               0.0.0.0 是说明ip地址还未生效

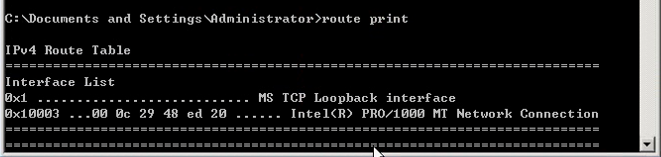

#route print             #windows 上的路由表  网关就是默认路由,,如果没有网关,就看不到这个默认路由了

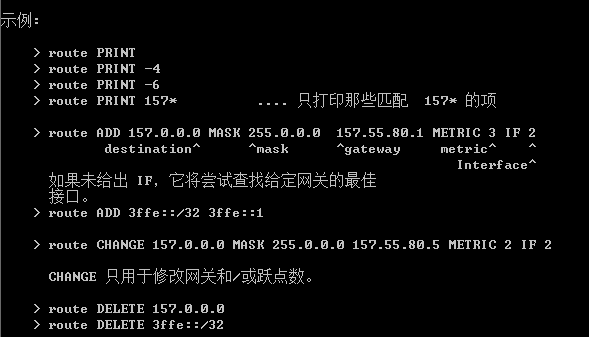

#route /?            #查看route命令帮助

可以看到示例

 #route ADD 157.0.0.0 MASK 255.0.0.0  157.55.80.1 METRIC 3 IF 2        #157.0.0.0是网段,,,  255.0.0.0是 子网掩码  ,,, 157.55.80.1是下一跳

METRIC 是度量值,即优先级

IF 就是 interface 接口的意思

# route DELETE 157.0.0.0        删除路由表

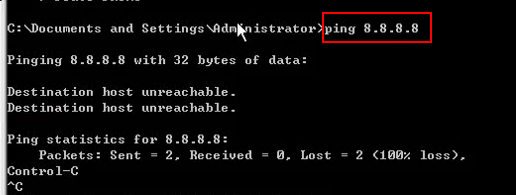

没有网关,就是没有默认路由,也就是没有下一跳,就ping 不通

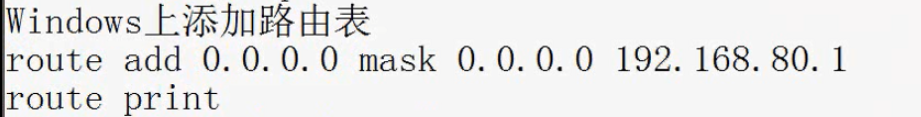

# 加一条默认路由(作用就相当于网关吧)  route add 0.0.0.0 mask 0.0.0.0 192.168.80.1

我的是   route add 0.0.0.0 mask 0.0.0.0 192.168.80.2

# route print         # 可以看到默认路由 (route add命令与加网关是等价的)

一个服务器计算机 有两个网关(两个默认路由),负载均衡,,,丢一半的包

所以计算机的路由表有问题,,,所以去掉一个网关就可以了

去掉网关的那个网卡后,,加一个路由表,下一跳指向去掉的那个网关就行

# route add 11.0.0.0 mask 255.0.0.0 192.168.80.254

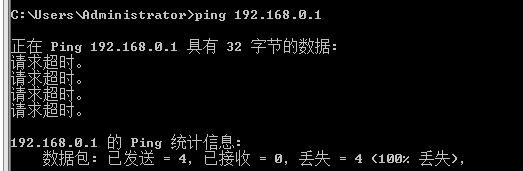

# ping 192.168.0.1         不通

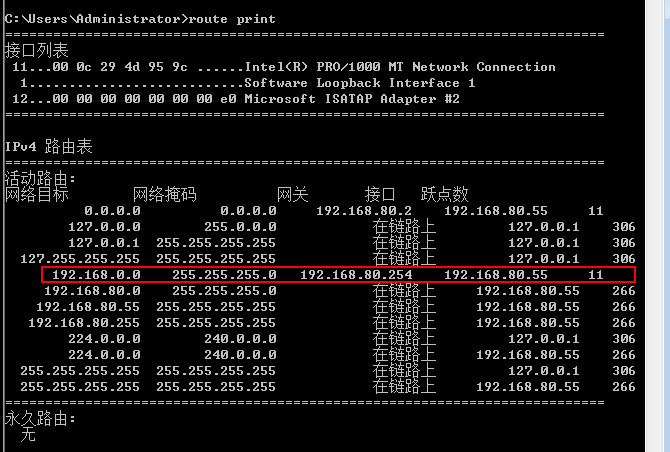

# route ADD 192.168.0.0 MASK 255.255.255.0 192.168.80.254

# 此时可以 ping 通

#route print

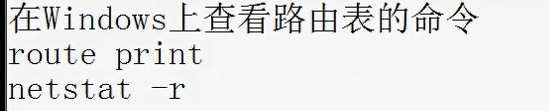

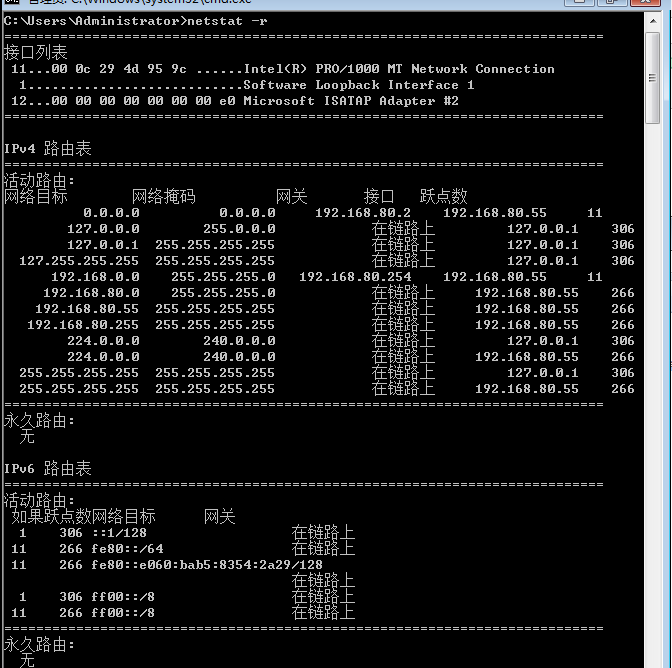

# netstat -r             #也是查看路由表

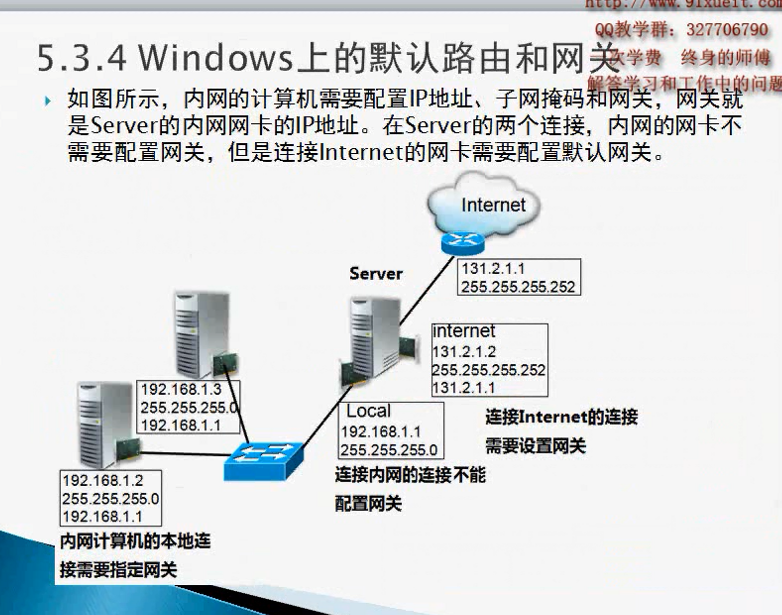

网关的本质就是下一跳

网关是本网站的出口,必须跟自己的ip地址处在同一个网段

让计算机仅有一个默认路由(网关)

路由 来的时候需要通,回去的时候也要通

网络排错:

1)看 ping 和 pathping(看经过几个路由器)

2)看防火墙 和 TCP/IP 筛选        win10 见  /node-admin/19300     win7 见  /node-admin/19307

3)两端的电脑要有网关 (注意,网关下一跳,到底是哪一个,不要弄错了,,,注意路由器配置ip地址,即使相同(或与主机相同),也不会报错)

4)检查沿途的路由器

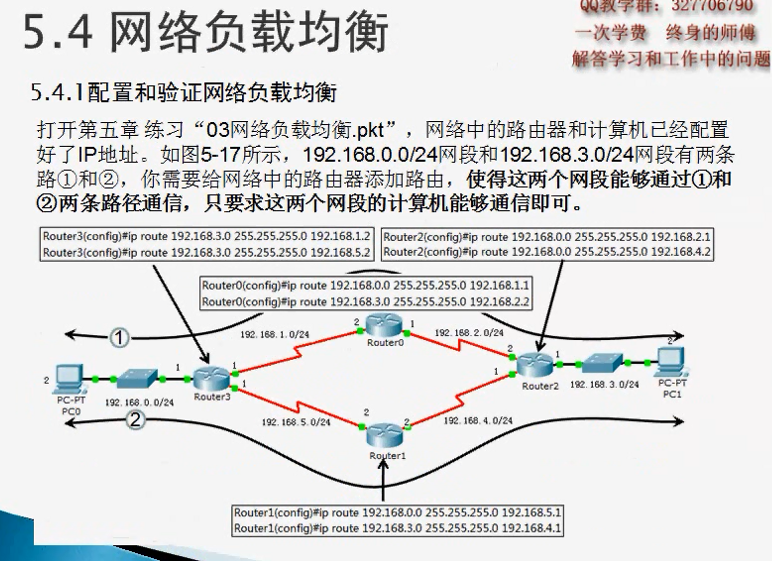

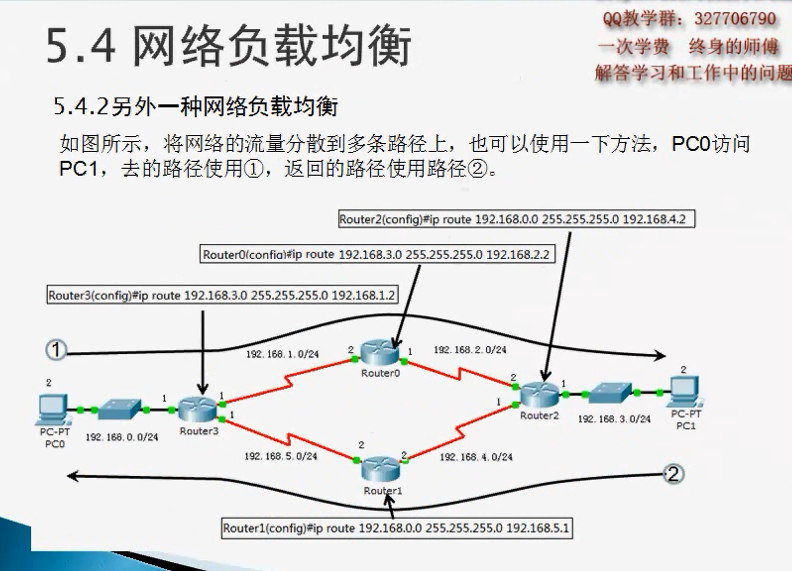

网络负载均衡

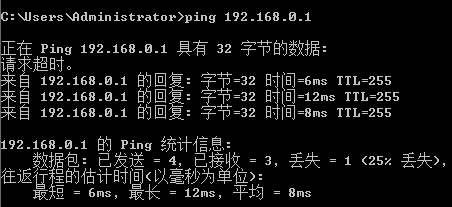

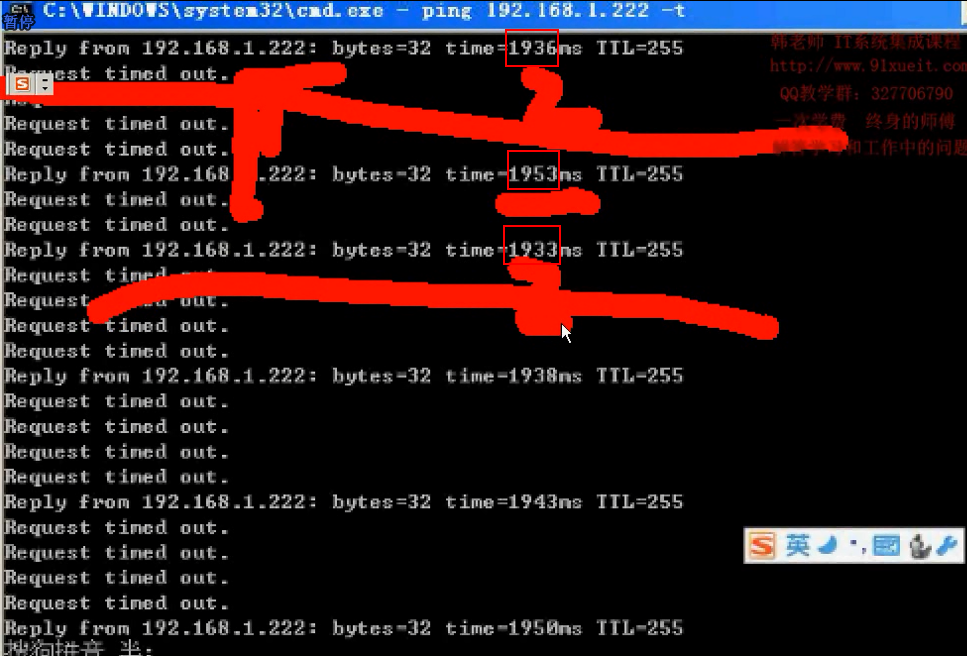

ping的时候

看到有丢包,,

如果 time 很短 比如 2毫秒,,并且规律,,是由于网络断开(路由问题,或路由表有问题)

如果 time 很长 比如 2秒,,没有规律,是由于网络堵塞

网络故障,查路由表,查网关
