Cisco 思科交换机学习 第7章 交换机 有大用

01) 01 查看交换机MAC地址表

网桥是根据数据帧的源 mac 地址来构造学习的

网桥隔离冲突域

集线器 不安全 冲突域 带宽共享

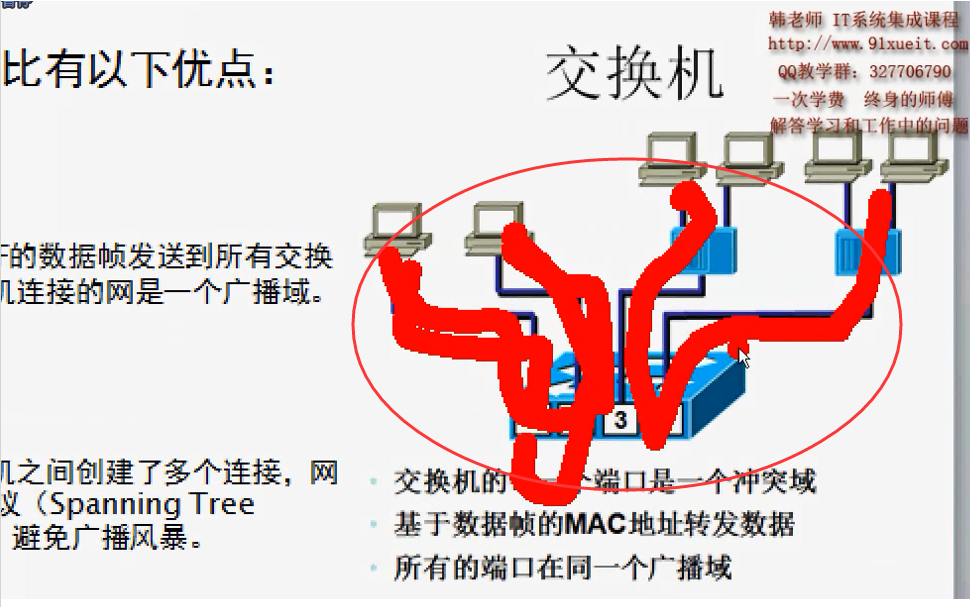

交换机 基于目标MAC地址转发 学习MAC地址 端口独享带宽没有冲突 广播全FF(全部转发)

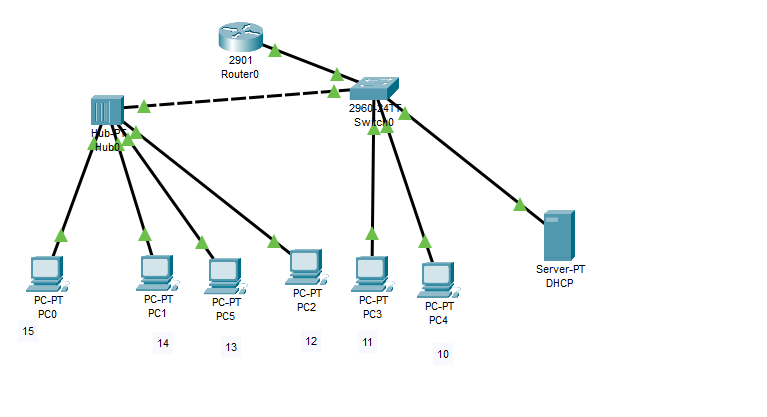

/node-admin/19362   这里进行首次配置 cisco packet tracer

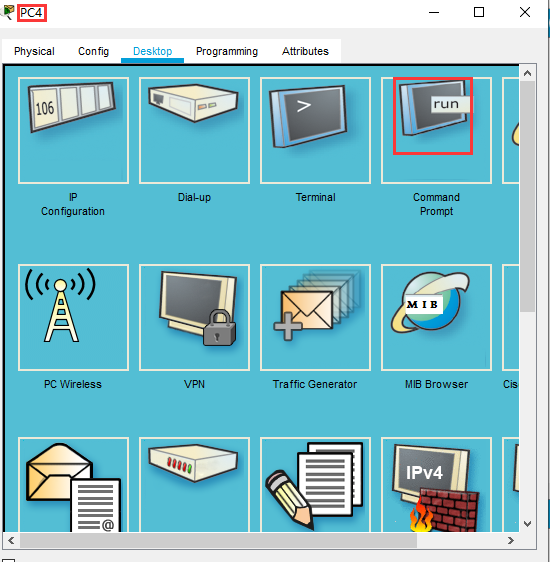

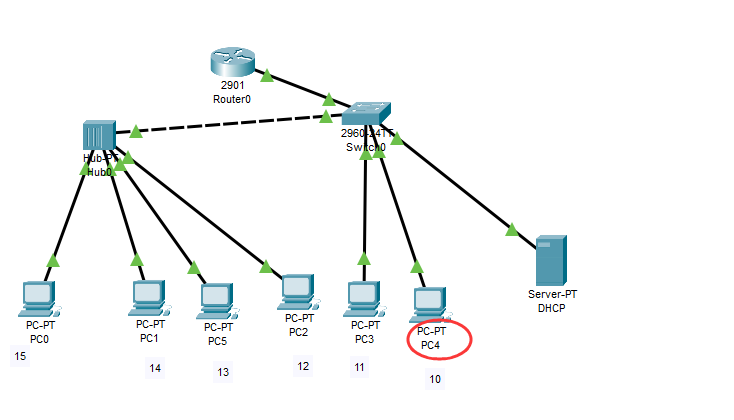

配置后在PC4上全部ping 一下 (目的是让交换机全部学习一下)

# ping 192.168.0.10

# ping 192.168.0.11

# ping 192.168.0.12

# ping 192.168.0.13

# ping 192.168.0.14

# ping 192.168.0.15

思科交换机的配置的命令与路由器的配置的命令几乎是一样的

配置交换机

# enable         #进入特权模式

# show mac?        #问号是进行补全

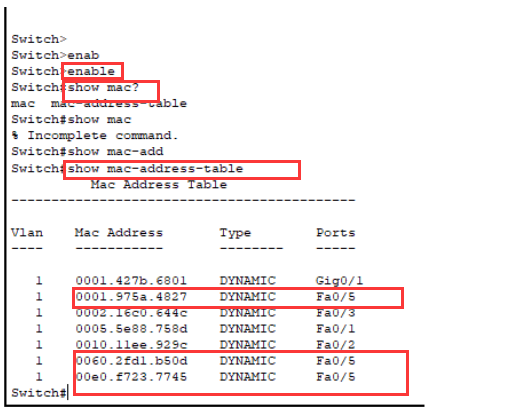

# show mac-address-table        #显示mac地址表

Fa0/5 接集线器(因为集线器那一头接三个计算机)

DYNAMIC 动态表示,过一段时间.不沟通的话,会从交换机上删掉mac地址表

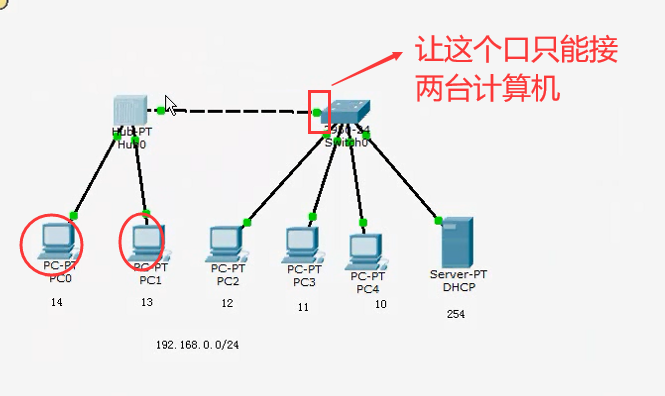

02)02 交换机端口安全-控制连接计算机数量

有些公司不允许私自接线,不允许私自换计算机的口

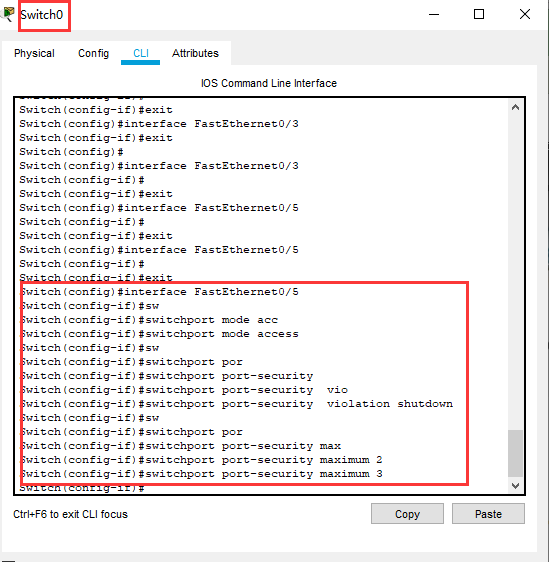

进交换机命令行窗口

#config t

#interface FastEthernet 0/5

#switchport mode access        #表示这个接口(端口) 是接计算机的,是访问接口 (还有一个trunk口,主干口,以后再说)

#switchport port-security        #表示设置启用端口安全策略

#switchport port-security  violation shutdown        #如果违反安全规则的话,这个端口就down掉了

#switchport port-security maximum 3        #这个口最大接3个

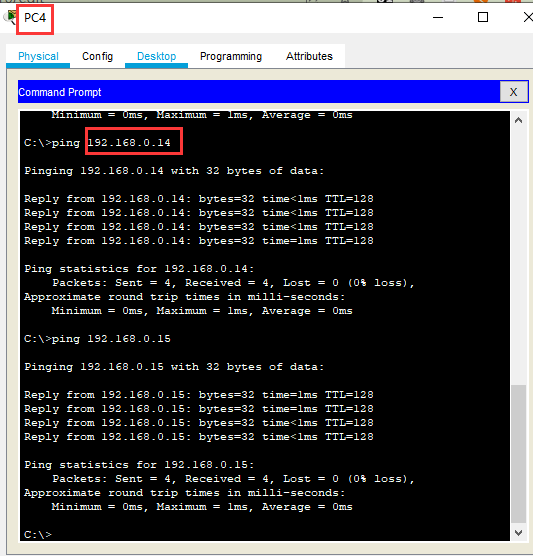

在PC4 上 再次全部ping 一下,让交换机学习一下,交换机的mac地址表

# ping 192.168.0.10

# ping 192.168.0.11

# ping 192.168.0.12

# ping 192.168.0.13

# ping 192.168.0.14

# ping 192.168.0.15

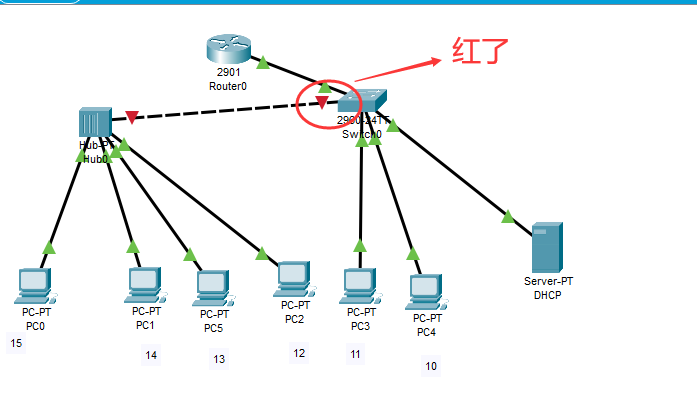

下面红了,表示 不通了 (因为超过3个了)

再移过来,需要管理员把这个口 #no sh 才能变绿

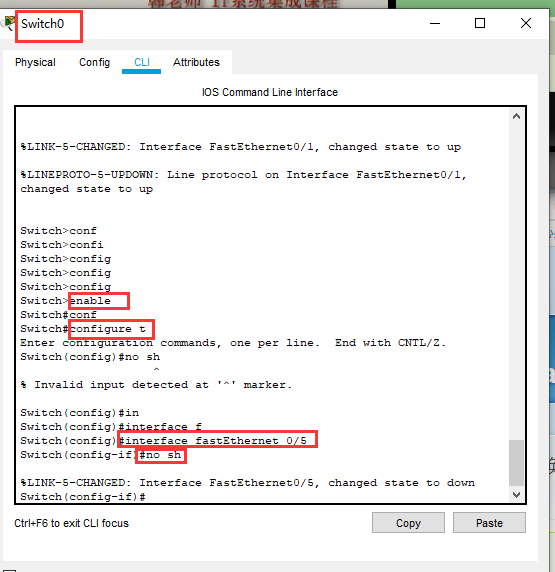

Switch>enable

Switch#configure t

Enter configuration commands, one per line.  End with CNTL/Z.

Switch(config)#interface fastEthernet 0/5

Switch(config-if)#no sh

%LINK-5-CHANGED: Interface FastEthernet0/5, changed state to down

最好是 先 sh 再 no sh 一下

Switch(config-if)# sh

Switch(config-if)#no sh

03)03 交换机端口安全-绑定MAC地址

FastEthernet  是百兆口

GigabitEthenet  是千兆口

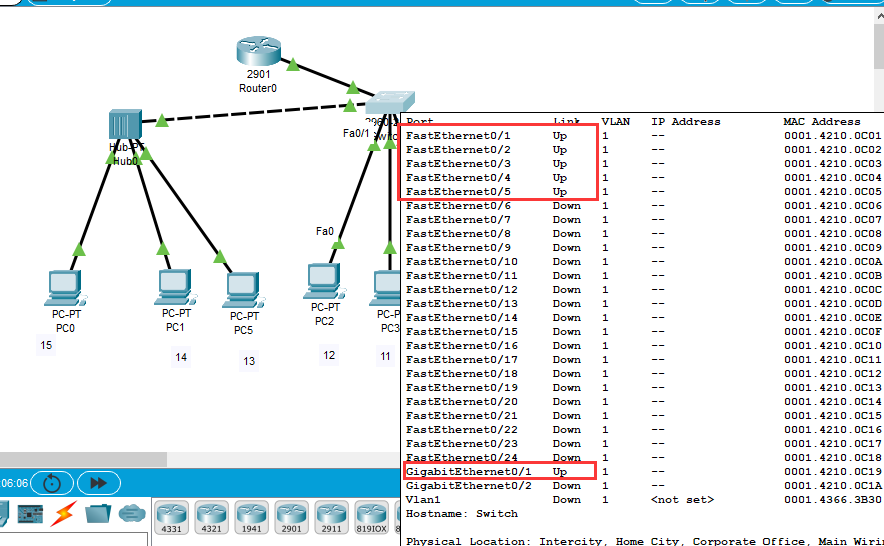

5个 fast口都是up的,,上面的是Gigabit口,也是up

Switch(config-if)#exit

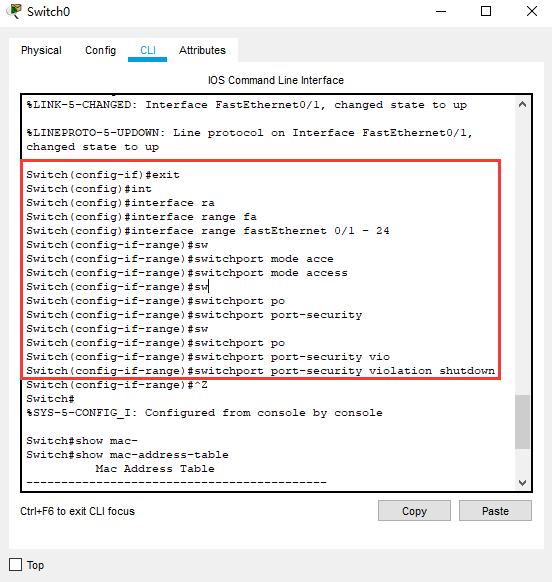

Switch(config)#interface range fastEthernet 0/1 - 24         #这是配置一个端口范围, 1 - 24 ,,,1与中短横与24之间要有空格

Switch(config-if-range)#switchport mode access                #表示这个接口(端口) 是接计算机的,是访问接口(还有一个trunk口,主干口,以后再说)

Switch(config-if-range)#switchport port-security                #表示设置启用端口安全策略

Switch(config-if-range)#switchport port-security violation shutdown        #如果违反安全规则的话,这个端口就down掉了

Switch(config-if-range)#switchport port-security mac-address sticky         #告诉交换机,粘贴住,即把mac地址改为静态的,就行了,以后就不学习了

配置后在PC4上全部ping 一下 (目的是让交换机全部学习一下)

# ping 192.168.0.10

# ping 192.168.0.11

# ping 192.168.0.12

# ping 192.168.0.13

# ping 192.168.0.14

# ping 192.168.0.15

# ping 192.168.0.252            #dhcp服务器

# ping 192.168.0.254            #路由器

让mac地址固定下来,变成静态的,不要再学习了,,即所有的mac地址与这个交换机的对应的端口绑定,,,

如果mac地址变成,交换机就不通了

Switch#show mac-address-table            #此时竟然变成静态的了 (此时还没有执行粘贴命令呢)

Switch#config t

Enter configuration commands, one per line.  End with CNTL/Z.

Switch(config)#interface range fastEthernet 0/1 - 24

Switch(config-if-range)#switchport port-security mac-address sticky         #告诉交换机,粘贴住,即把mac地址改为静态的,就行了,以后就不学习了

Switch(config-if-range)#^Z

Switch#

%SYS-5-CONFIG_I: Configured from console by console

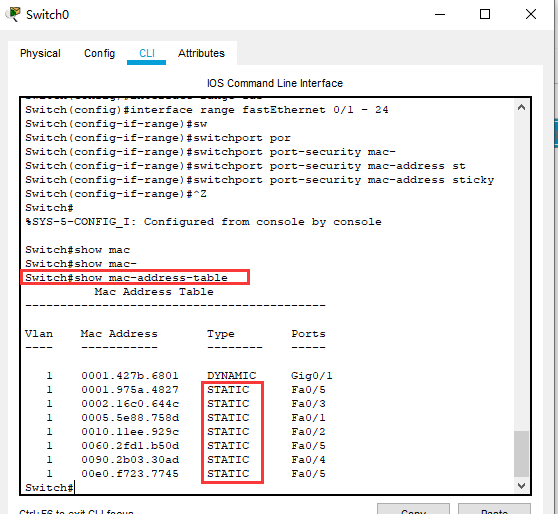

Switch#show mac-address-table             #会看到,所有的fastEthernet 对应的mac地址变成静态的了

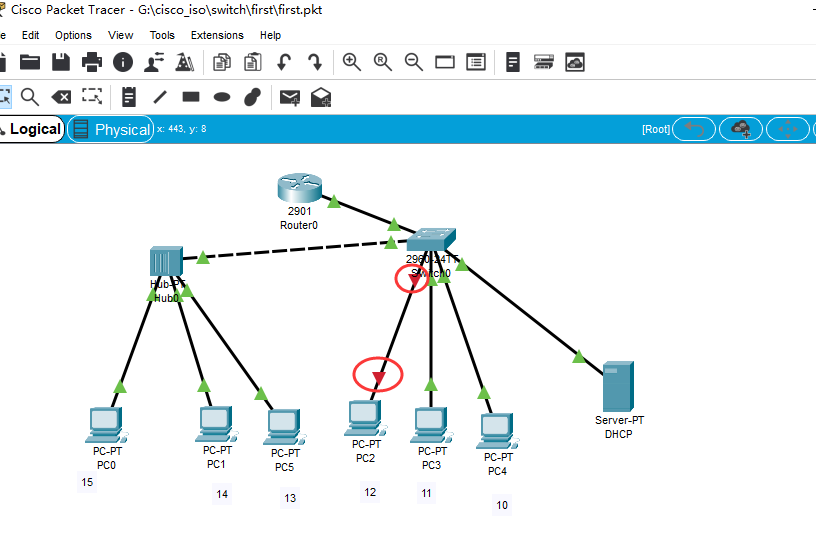

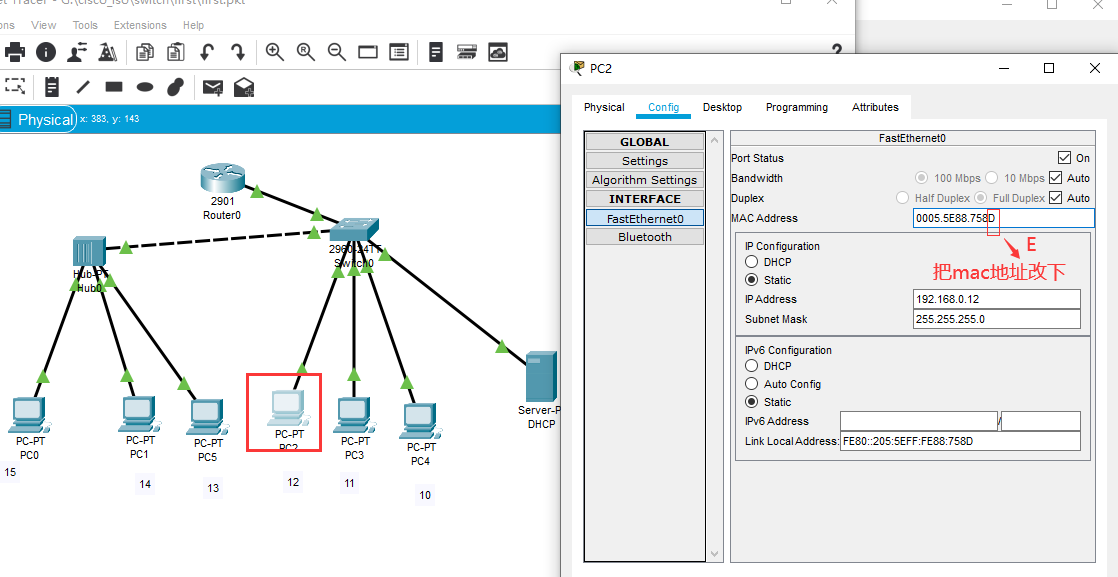

把 pc2 的mac地址改下

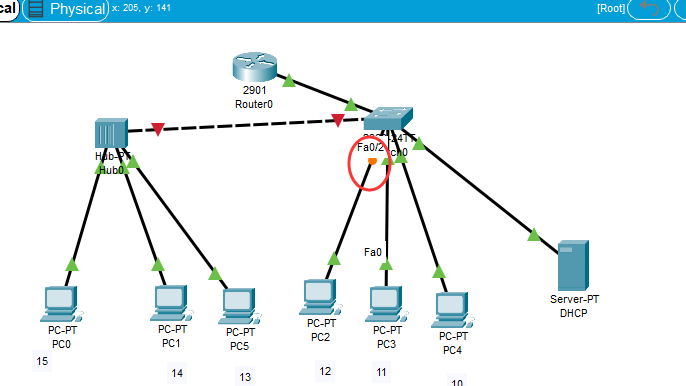

见下图,口立刻 shutdown掉了

所以实现了安全,,,,但是人家改了mac地址又能上网了,所以不能控制水平高的人

04) 04 生成树协议

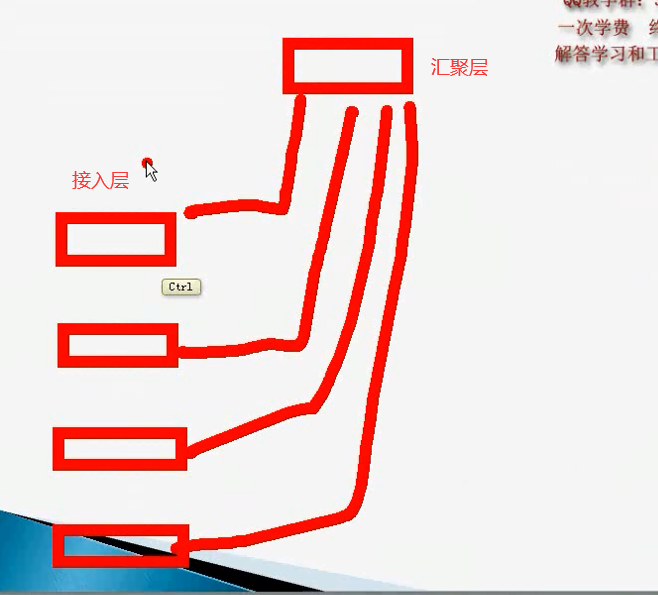

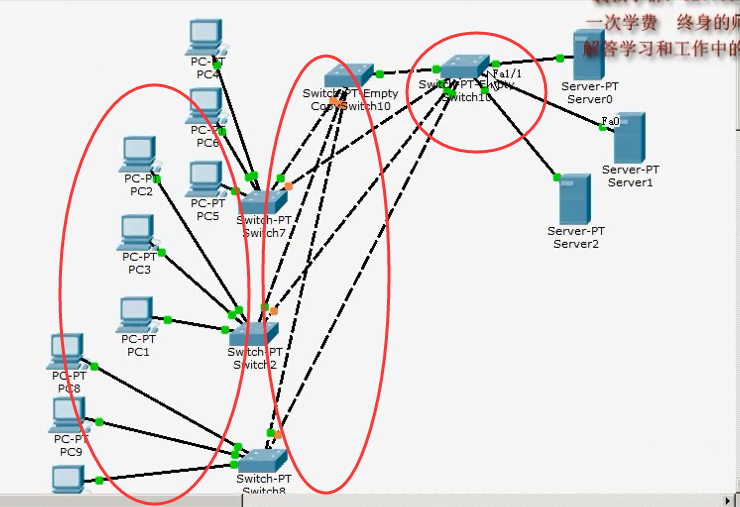

汇聚层交换机  接入层交换机

两个接换机

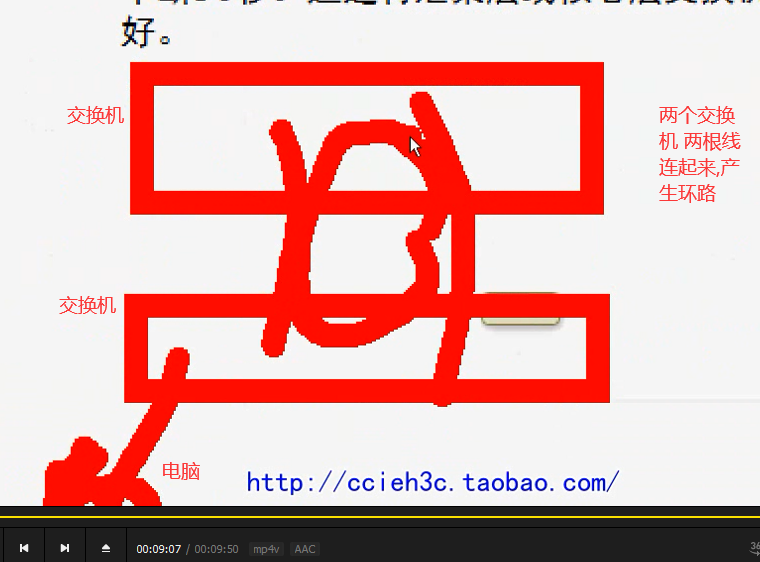

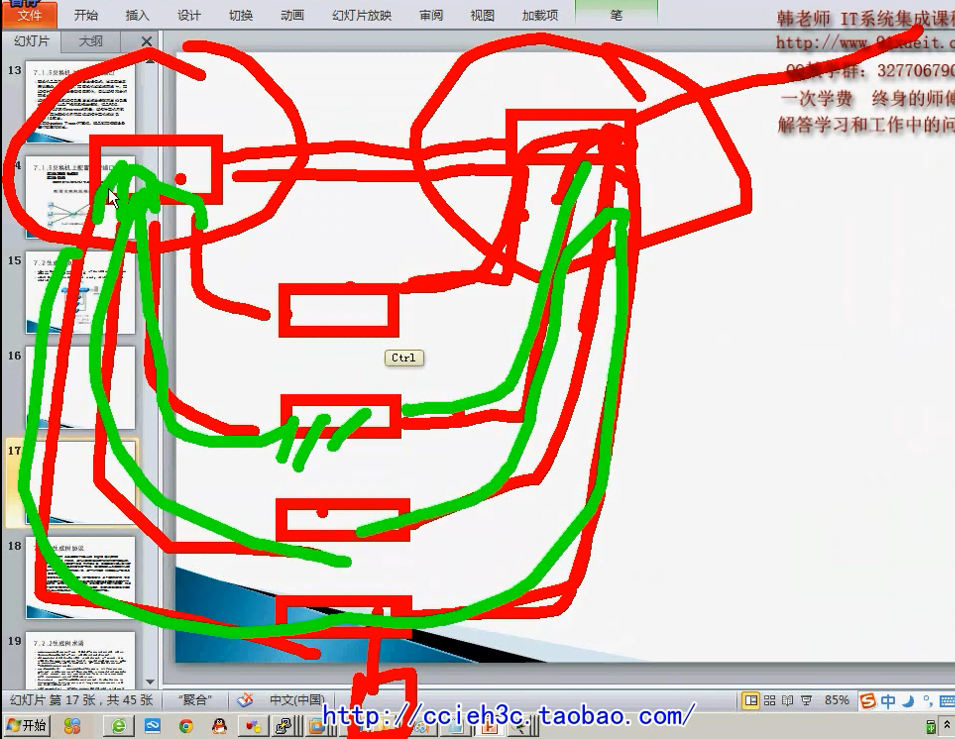

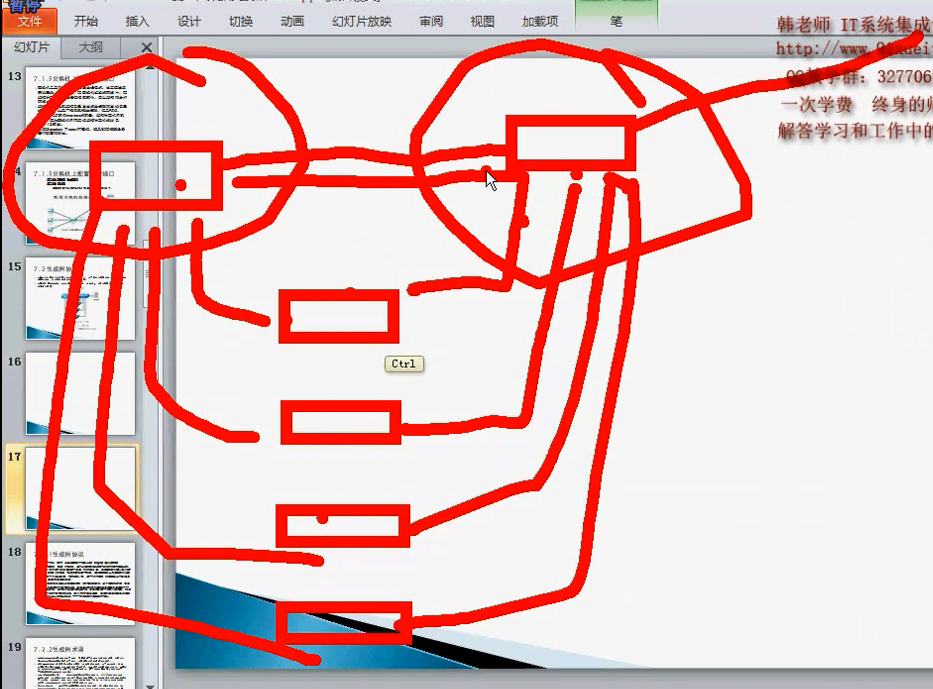

两个接换机,容易产生广播风暴,生成树协议能够阻断广播  (树形结构有根,是没有环路的)

每一个交换机都有一个mac地址的,用来配置ip地址和远程管理交换机用的

比较优先级和mac地址

1)选择根交换机

2)看其它交换机,哪个端口离根交换机近,就是根端口(根端口是用来转换用户数据的).

3)从某一个网线上进行指定端口(离根交换机近的端口)(指定端口也转发用户数据),,,既不是根端口,又不是指定端口,就是阻断端口(阻断端口是不转发用户数据的)

不用关心生成树是怎么做的,交换机已经做好了生成树的机制,只要启用生成树就好了,并且默认是启用的

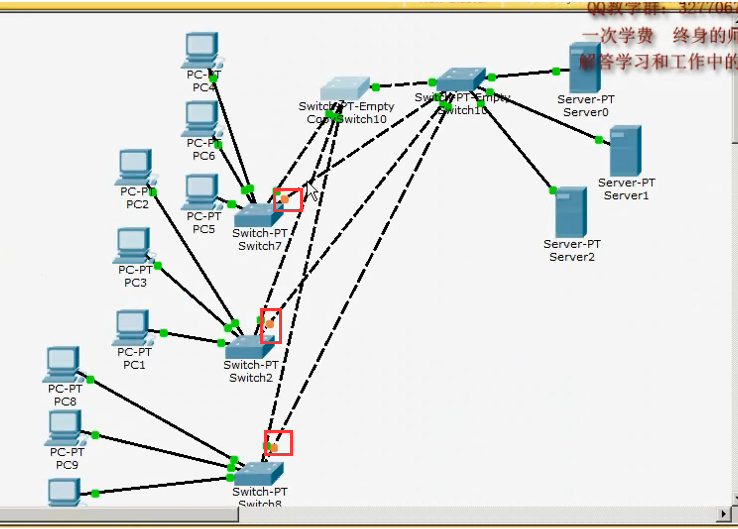

阻断端口是橙色的,,,,,,,,,,, 刚开始启动交换机时其实所有的口都是橙色的,此时它是运算生成树

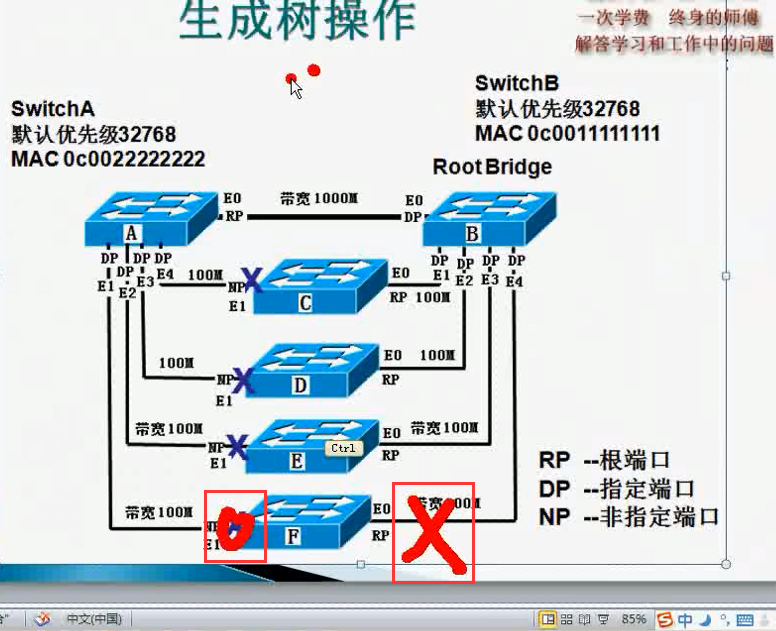

生成树协议

为了高可用局域网交换机连接有了环路

为了阻断网络中的广播有了生成树协议

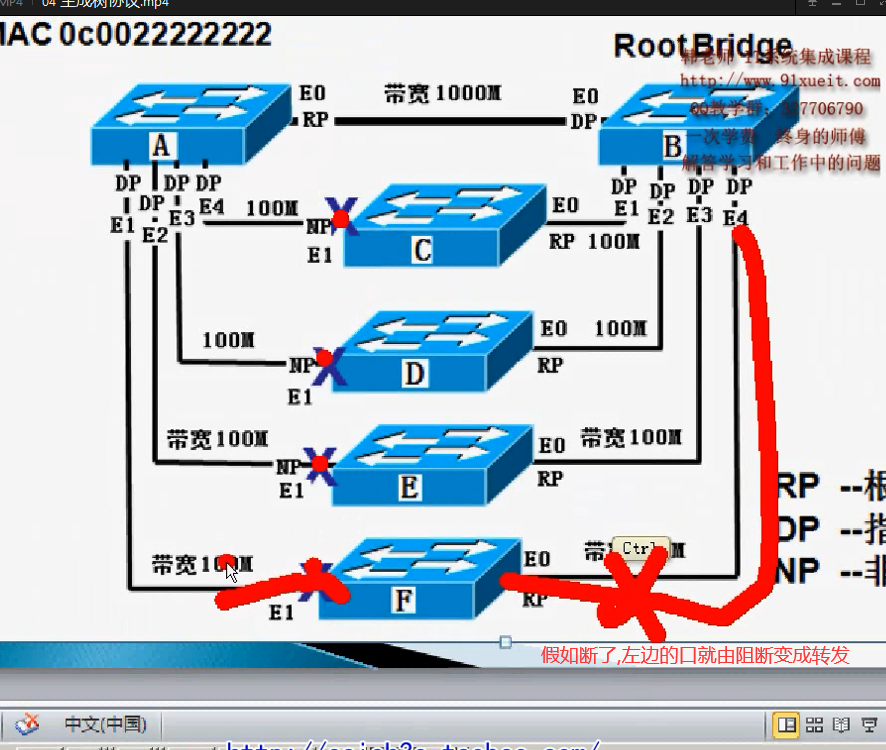

下图,由阻断变转发,是有几十秒钟的时间的

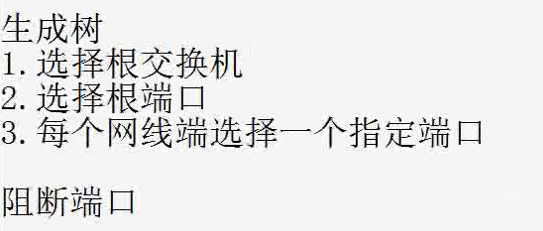

生成树

1.选择根交换机

2.选择根端口

3.每个网线端选择一个指定端口

其实的就是阻端门

05) 05 更改成为根交换机的优先级

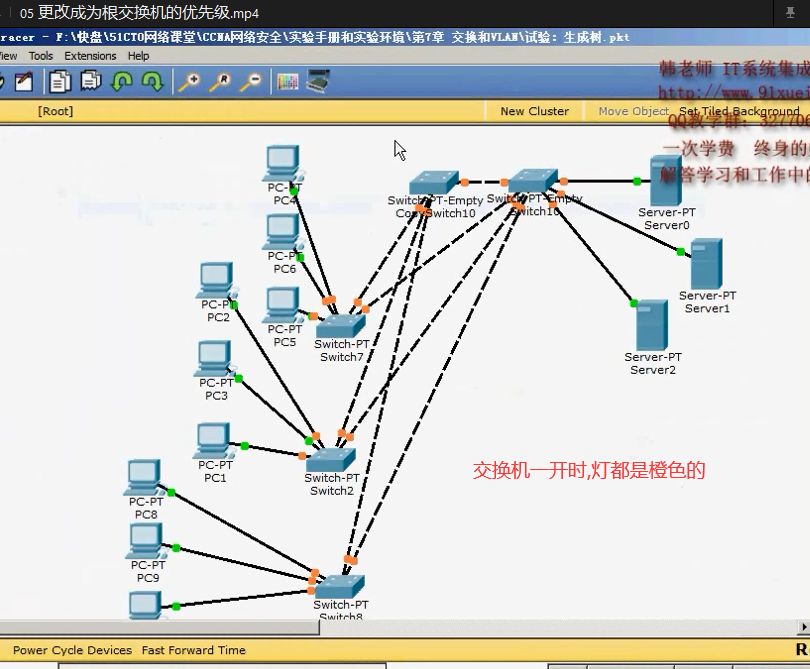

交换机刚开机时,灯都是橙色的

过一会儿,看到了阻断与转发

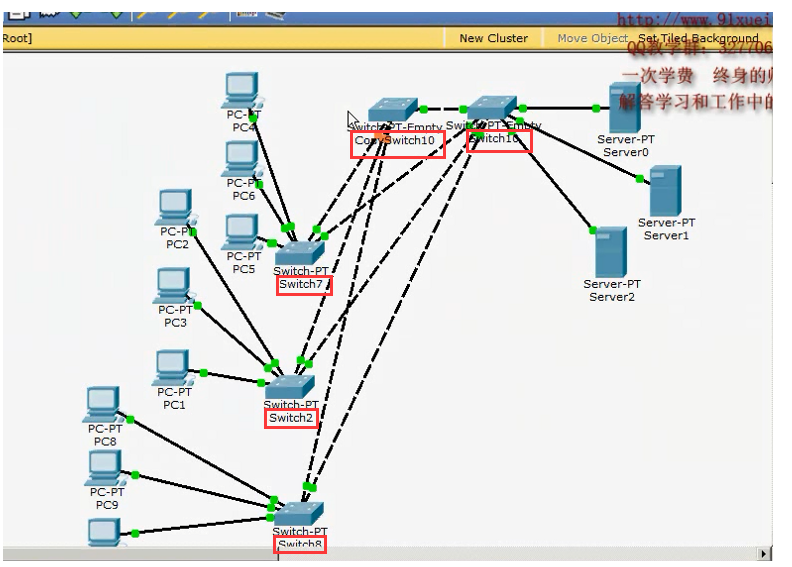

下面是右边的那个 Switch10

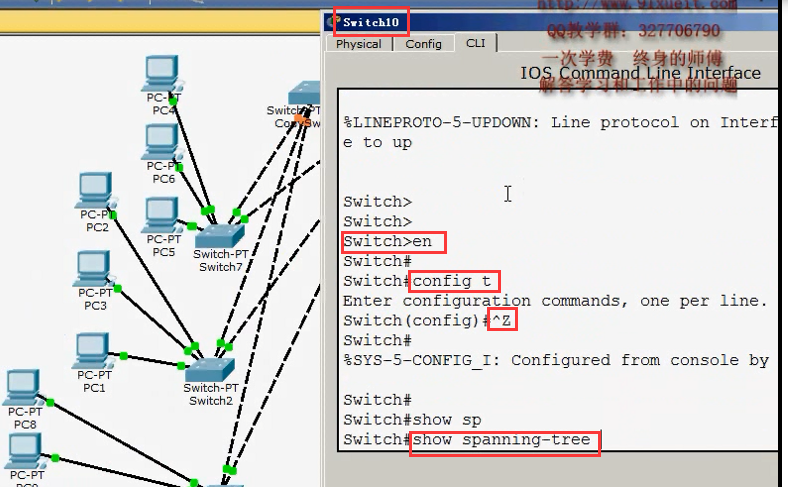

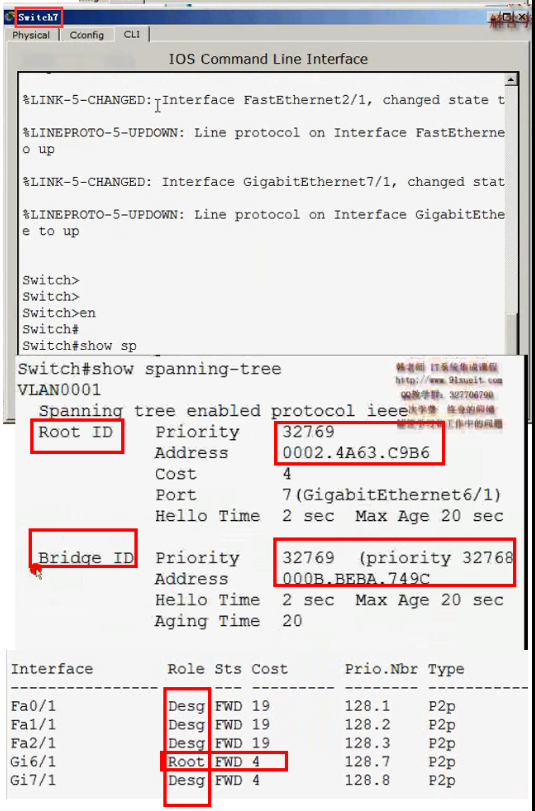

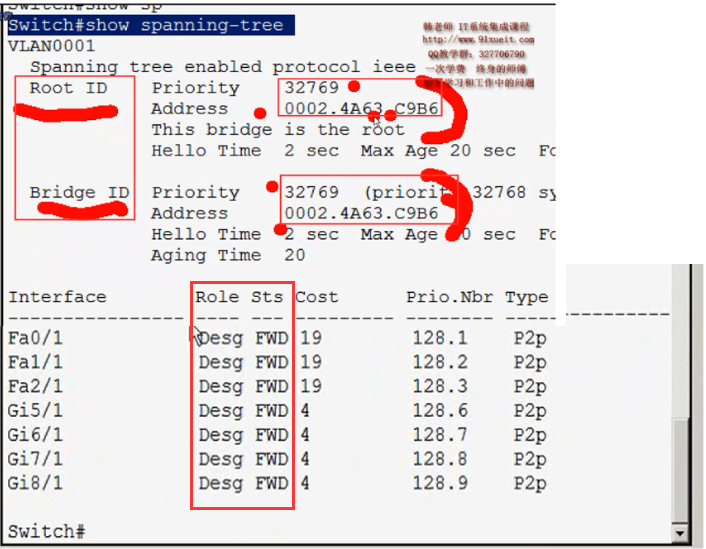

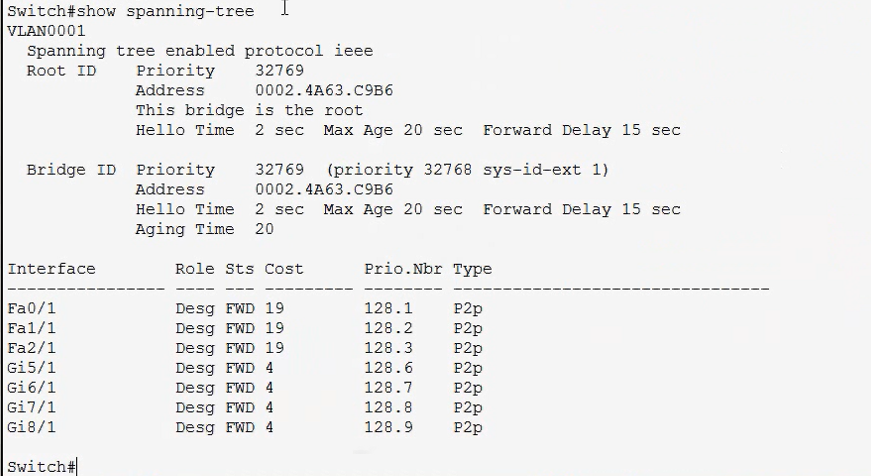

# show spanning-tree             #显示生成树(跨越树)的状态,查看交换机端口

交换机的优先级id和mac地址  与网桥的 优先级id和mac地址一样,说明,它就是根交换机

Desg:  表示指定端口

FWD:  表示转发

交换机的优先级id和mac地址  与网桥的 优先级id和mac地址不一样,说明,它不是根交换机

由下图,有一个根端口,4个指定端口

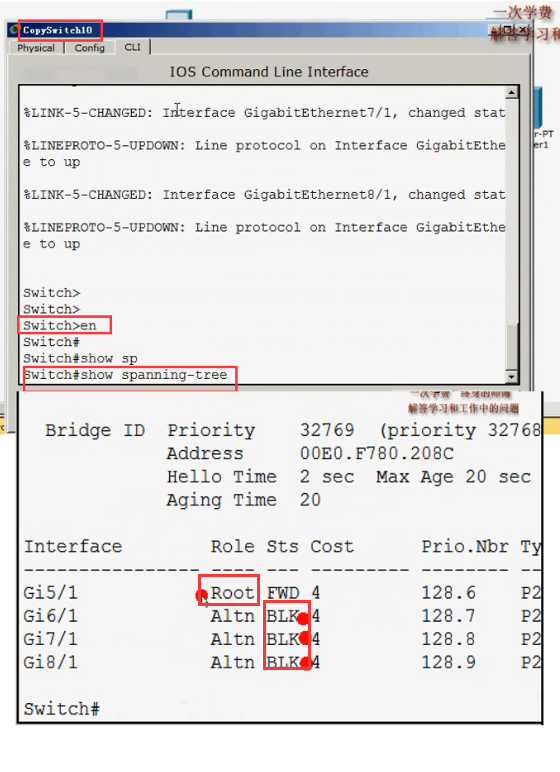

CopySwitch10 可以看到 一个根端口,处于转发状态

几个替代端口,处理阻断状态

想让CopySwitch10成为根交换机,改优先级吧

vlan以后再讲

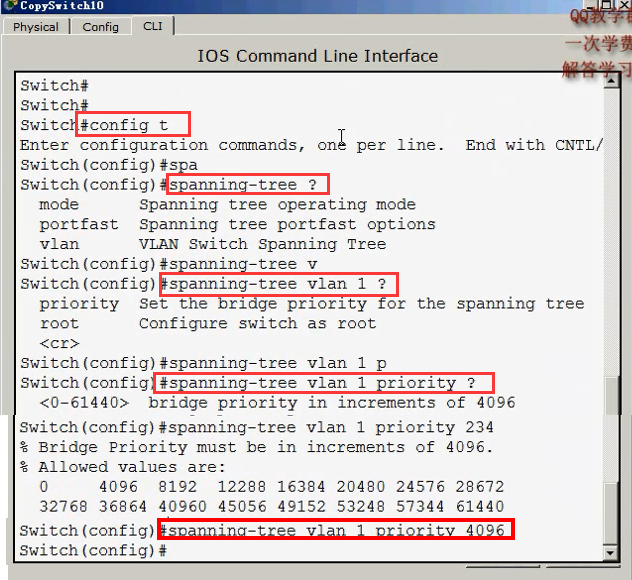

Switch#config t

Switch (config)# spannino-tree vlan 1 priority 4096   #把优先级id改为4096

下面其实重新选根了,重新判断哪个口转发,哪个口阻断

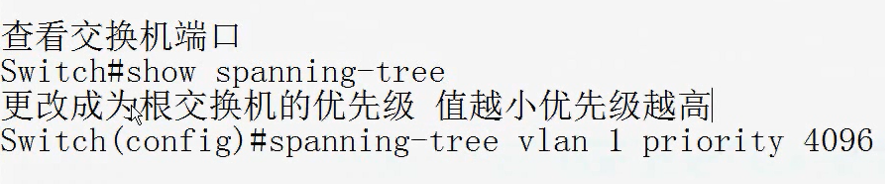

查看交换机端口

Switch#show spanning-tree

更改成为根交换机的优先级值越小优先级越高|

Switch (config) #spanning-tree vlan 1 priority 4096

重新选根后的结果,橙色的就是阻断端口

ping ip 地址,就会产生广播,因为ping 时,会arp mac地址,arp一解析,广播产生

下图把生成树协议一关,网就堵了,因为环路,网就堵了

生成树协议默认是开启的

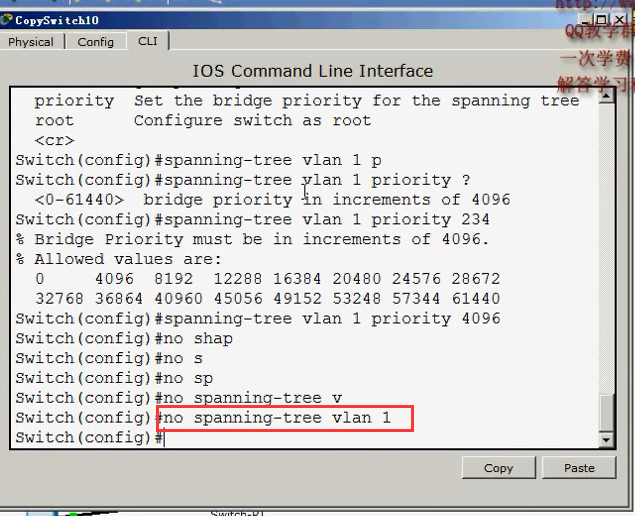

Switch (config) #no spanning-tree vlan 1        #关闭 vlan 1 的生成树协议
