Serial接口的静态路由配置
补充：
① 路由器选择：1841

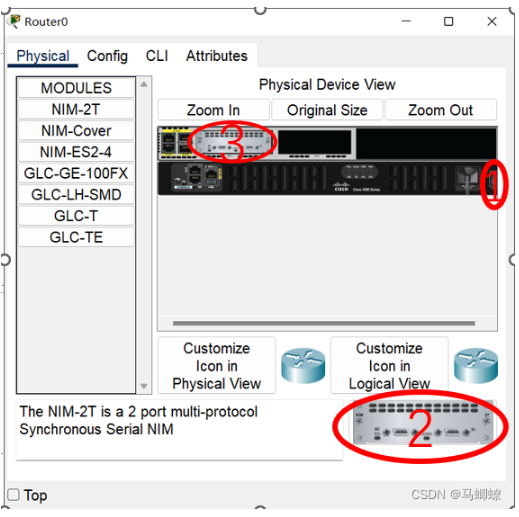

② HWIC-T HWIC-2T（目前选用这个）
③ DCE（带小钟表，需要配置时钟频率，另一端则不需要配置）与DTE 用鼠标指向该位置即可显示具体参数。（DCE是Data Circuit-terminating Equipment(数据通信设备)
DTE是Data Terminal Equipment(数据终端设备)）
④ rip版本1,2 目前选用version2

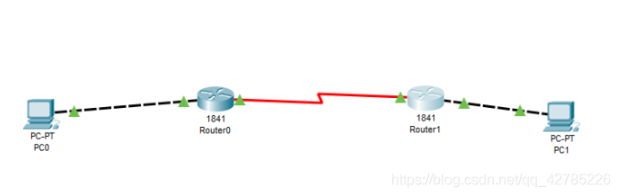

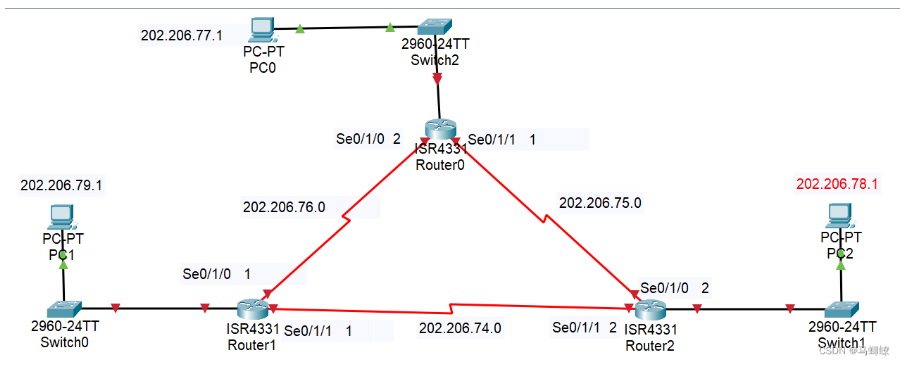

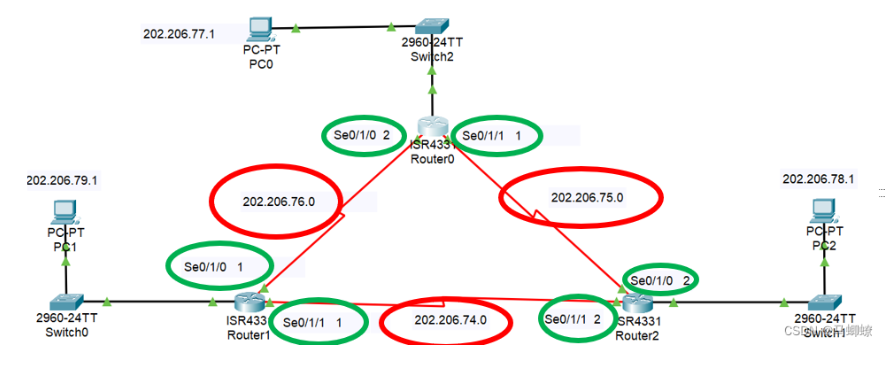

实验拓扑：
实验步骤：
基本同静态路由配置实验，只需将原来的fastethernet接口改为Serial接口（高速同步串口，用于广域网连接，线路可使用v.35线缆），配置HWIC-T HWIC-2T（目前选用这个）
首先照上图连接好实验拓扑，配置好主机的IP地址（注意区分主机和路由所在的网络），具体实验步骤同静态路由配置：
设置第一个主机的IP地址为192.168.1.1，与之相连的路由器接口0/0为192.168.1.2
路由器与路由器相连的都是端口ser0/0/0，IP地址分别为192.168.2.1和192.168.2.2，然后右边主机IP地址为192.168.3.2，与之相连的端口0/0IP地址为192.168.3.1
然后配置网关，就是Gateway，PC0的网关为192.168.1.2，PC1的网关为192.168.3.1，就是他们相连路由器的端口的IP。

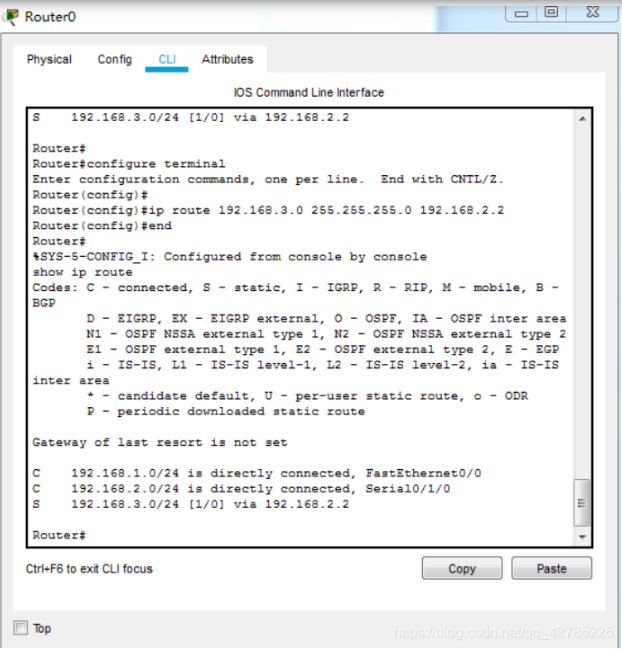

在路由器Router0上配置接口的ip地址
在路由器Router0上配置静态路由

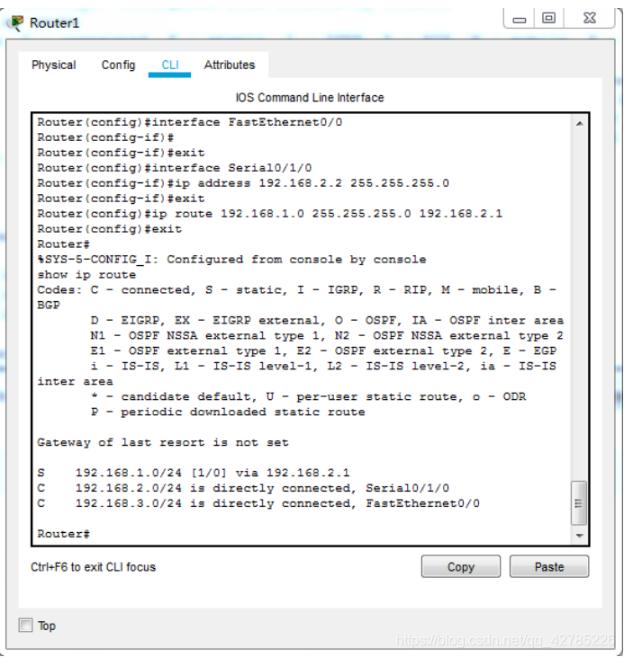

在路由器Router1上配置接口的ip地址
在路由器Router1上配置静态路由
然后我们需要声明路由器的下一跳地址，第一个路由器与两个网络相连，第一个是192.168.1.0这个网络，第二个是另一个路由器的端口192.168.2.2，与端口192.168.2.2相连的是192.168.3.0这个网络，因此我们配置192.168.2.1的下一跳地址为192.168.2.2
Router(config)#interface Serial0/1/0
Router(config-if)#ip route 192.168.3.0 255.255.255.0 192.168.2.2（右边端口的IP地址）
Router(config)#exit
格式为目的网络+网络掩码+下一跳地址
同理配置路由器2的192.168.2.2这个端口的下一跳地址：
Router(config)#interface Serial0/1/0
Router(config-if)#ip route 192.168.1.0 255.255.255.0 192.168.2.1（左边端口的IP地址）
配置完以后两个主机就可以互相ping通了（如果只配置一个下一跳地址如（配置ip route 192.168.3.0 255.255.255.0 192.168.2.2而不配置ip route 192.168.1.0 255.255.255.0 192.168.2.1）则ping不通）。

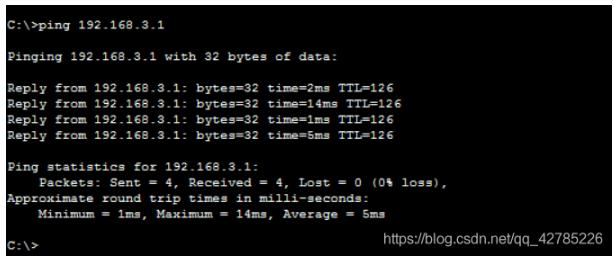

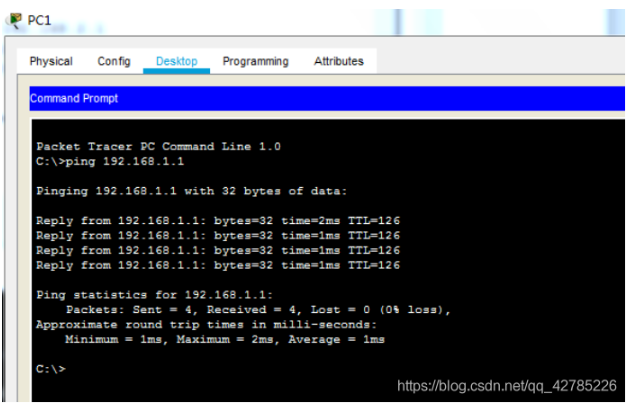

实验结果截图：

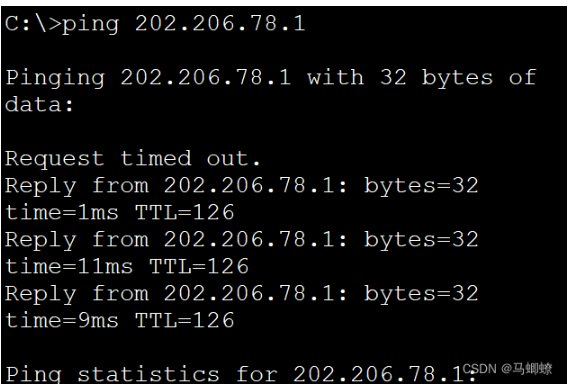

PC0：

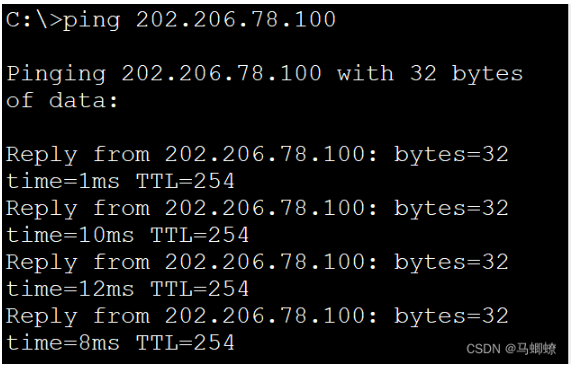

PC1：
