华为交换机入门教程 视频 华为 完结】2022最新华为认证路由器交换机配置教程完整版(入门篇+中级篇+高级篇) 看完p16 5:20 有大用 有大大用

星期日, 2023-12-10 14:06 — adminshiping1

https://www.bilibili.com/video/BV1md4y1g7us/?spm_id_from=333.337.search-card.all.click&vd_source=dc680bf12084f74c551f474664c2b741

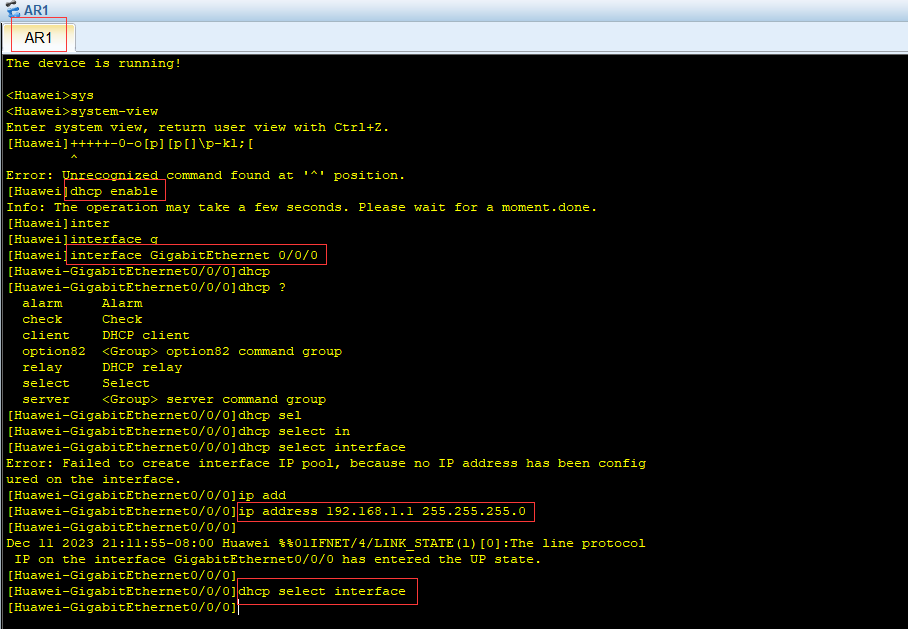

07) P7 入门篇06：DHCP

<Huawei>system-view

[Huawei]dhcp enable

[Huawei]interface GigabitEthernet 0/0/0

[Huawei-GigabitEthernet0/0/0]dhcp

[Huawei-GigabitEthernet0/0/0]dhcp ?

  alarm     Alarm

  check     Check

  client    DHCP client

  option82  <Group> option82 command group

  relay     DHCP relay

  select    Select

  server    <Group> server command group

[Huawei-GigabitEthernet0/0/0]dhcp select interface

Error: Failed to create interface IP pool, because no IP address has been config

ured on the interface.

[Huawei-GigabitEthernet0/0/0]ip address 192.168.1.1 255.255.255.0

[Huawei-GigabitEthernet0/0/0]

Dec 11 2023 21:11:55-08:00 Huawei %%01IFNET/4/LINK_STATE(l)[0]:The line protocol

 IP on the interface GigabitEthernet0/0/0 has entered the UP state.

[Huawei-GigabitEthernet0/0/0]

[Huawei-GigabitEthernet0/0/0]dhcp select interface

[Huawei-GigabitEthernet0/0/0]

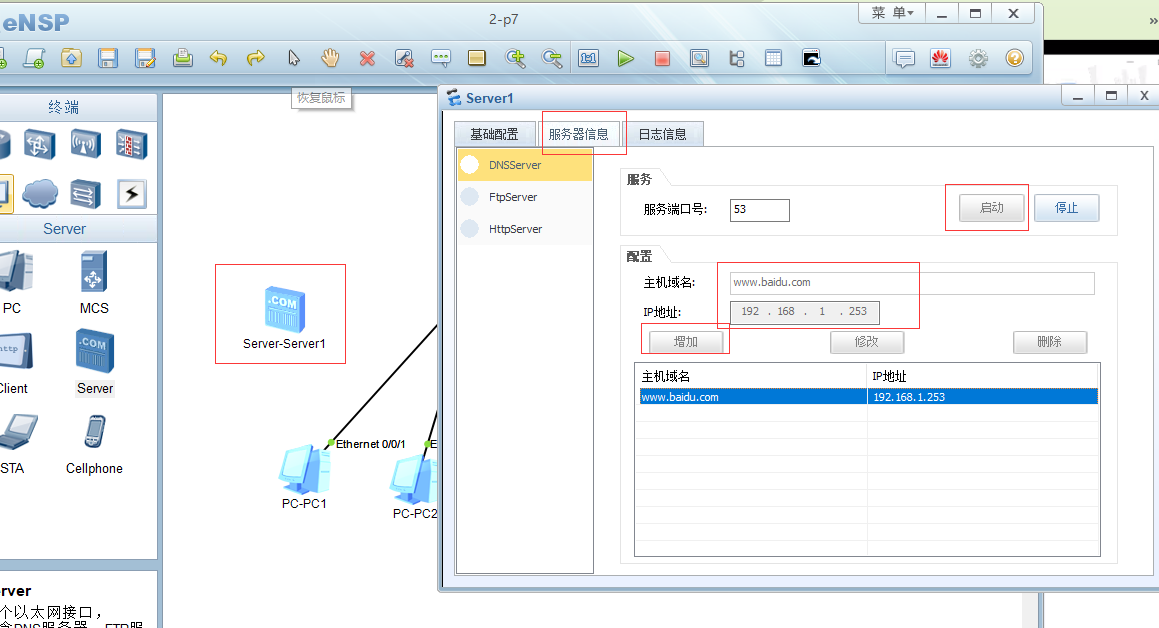

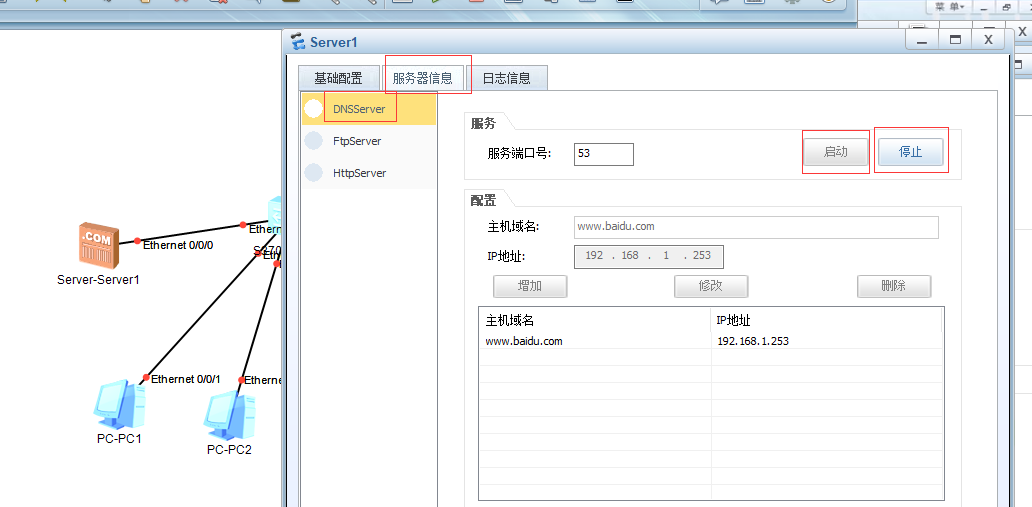

08) P8 入门篇07：DNS域名系统







<Huawei>system-view

[Huawei]interface GigabitEthernet 0/0/0

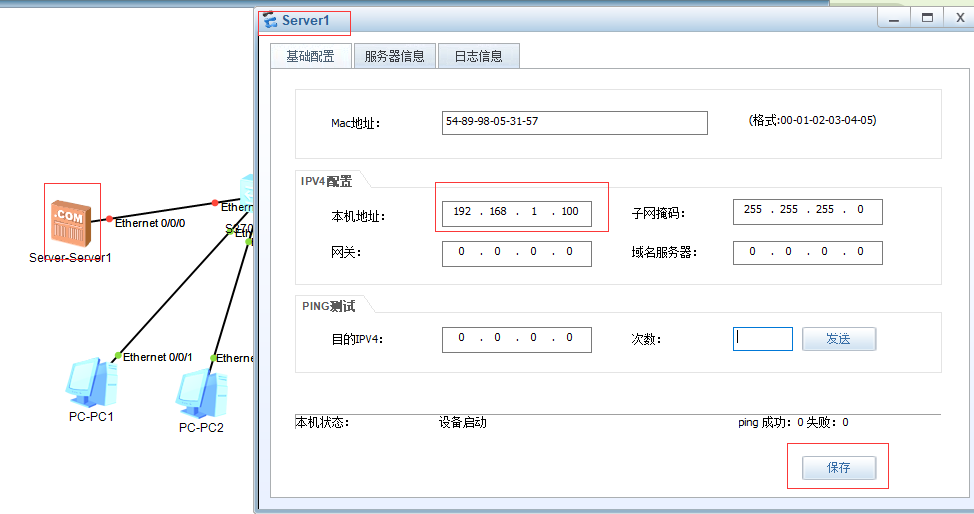

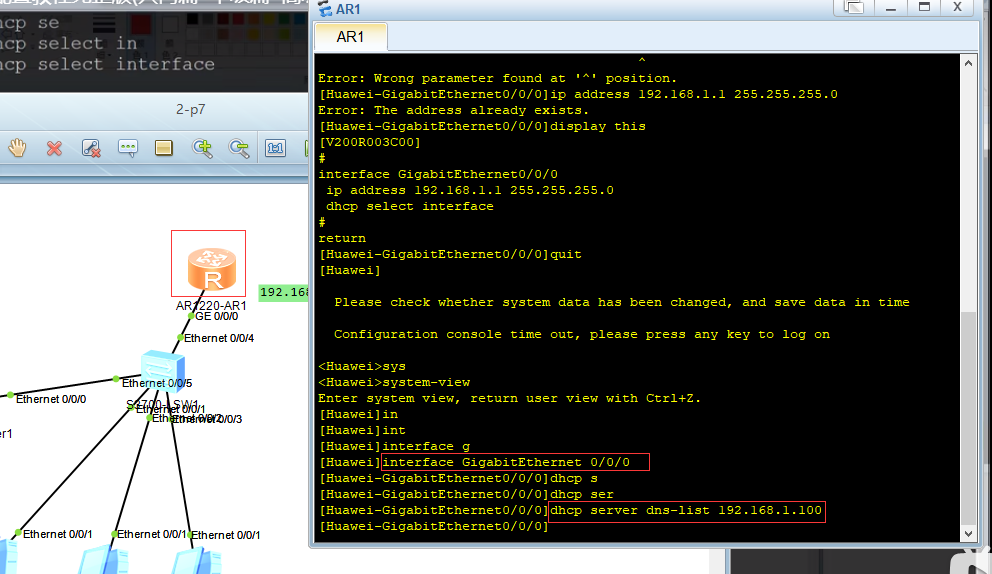

[Huawei-GigabitEthernet0/0/0]dhcp server dns-list 192.168.1.100

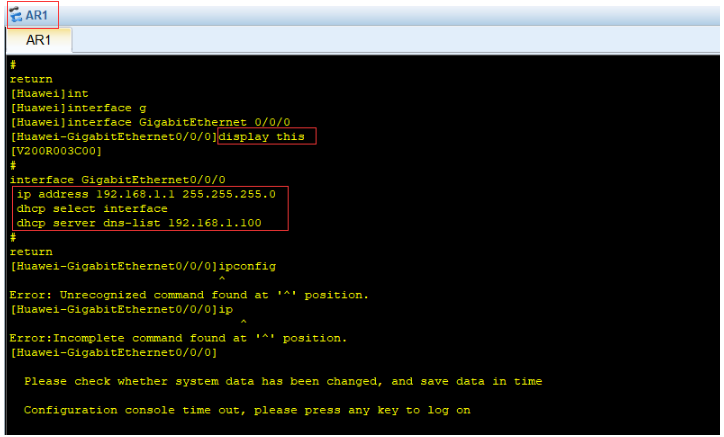

[Huawei]display this

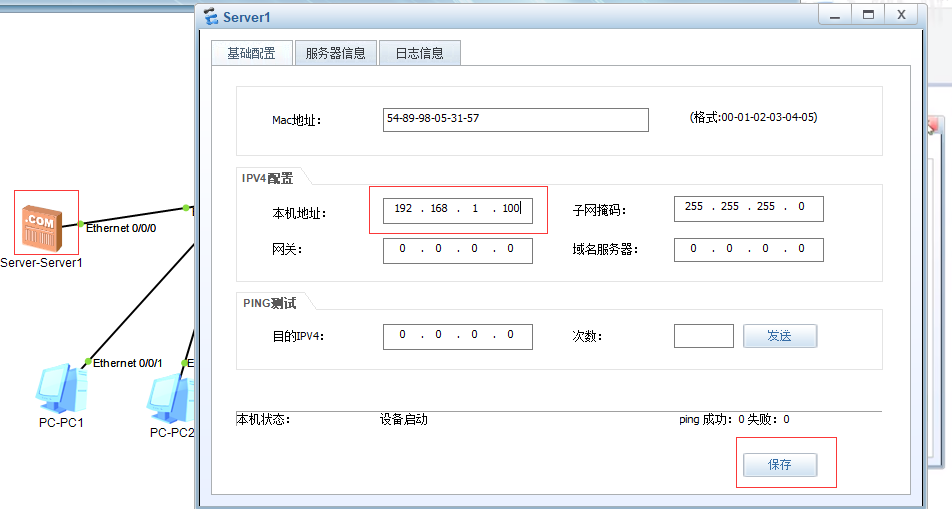

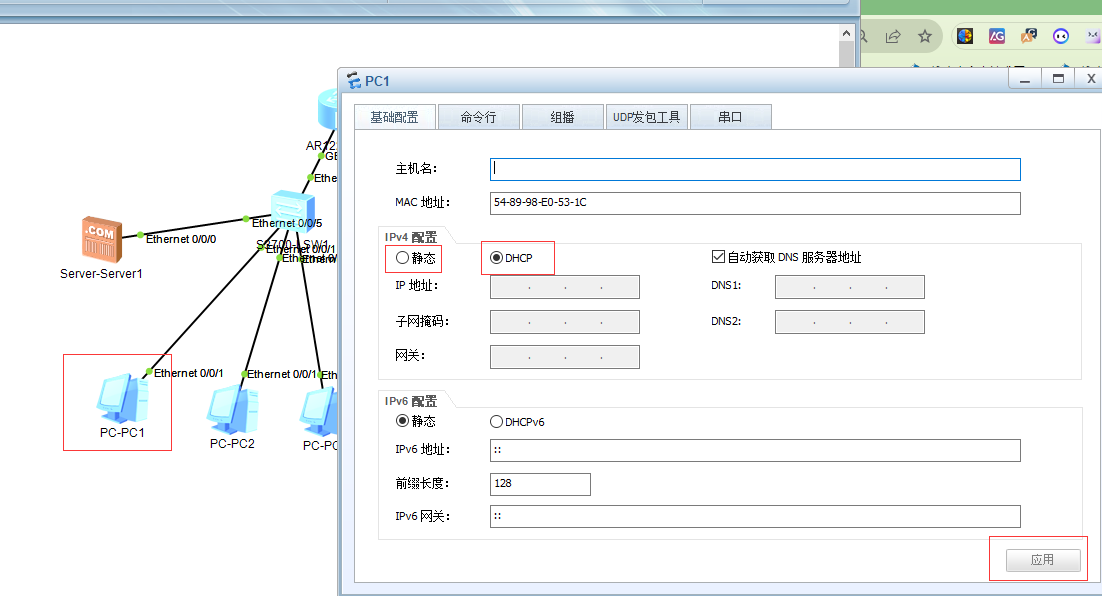

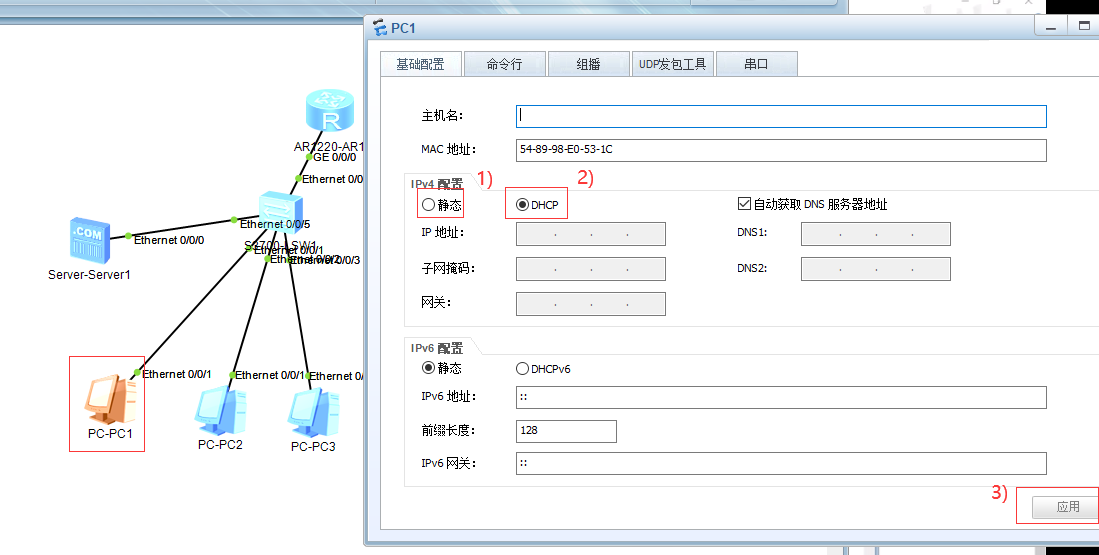

下面 重新点一次 静态  DHCP 应用 此时 dhcp  服务器才生效




下面三个图,我要做两次 才生效

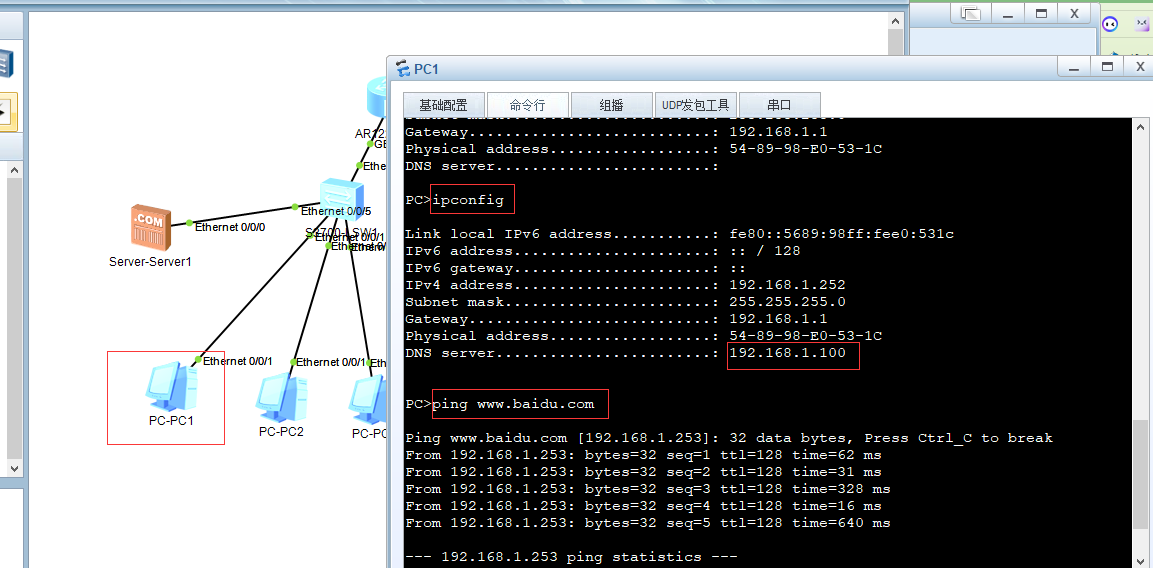

此时可以 ping 通 百度了

PC>ipconfig

PC>ping www.baidu.com

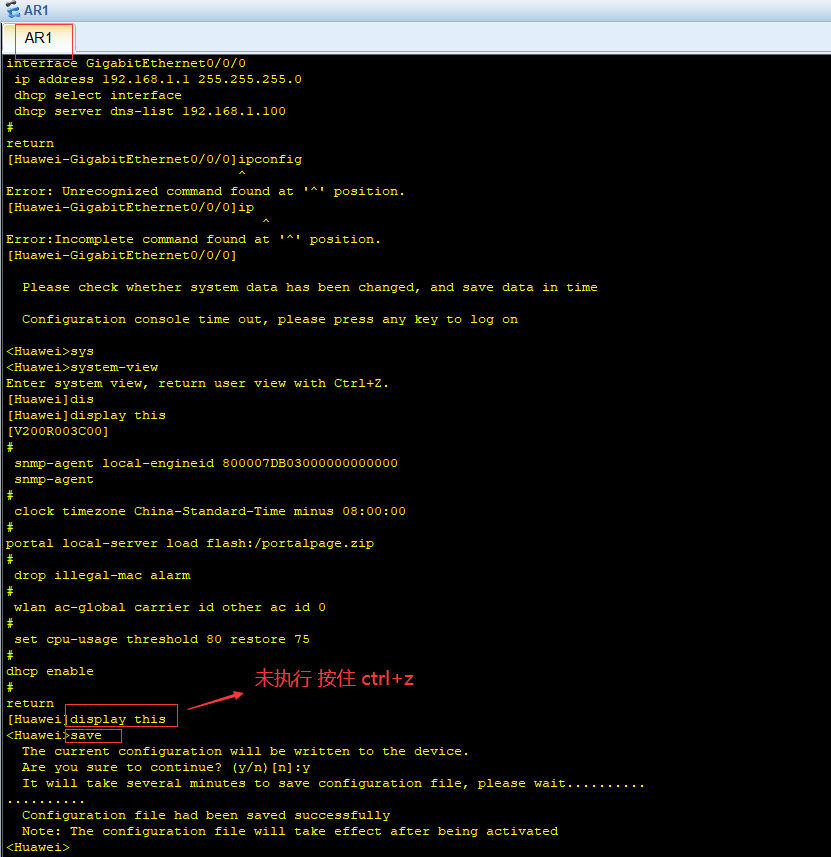

ctrl+Z

save 保存配置





交换机 这里好像无法保存

我们再保存下项目吧

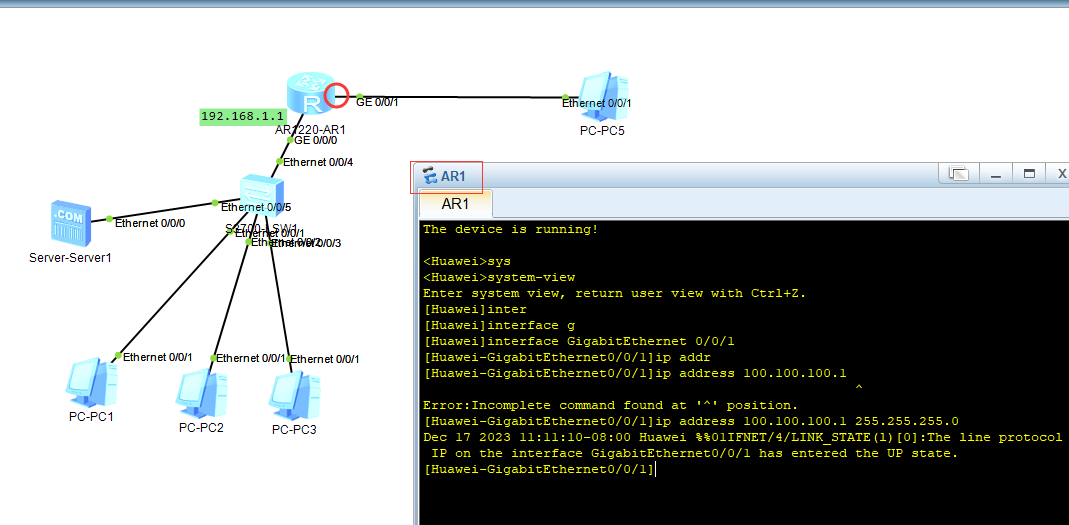

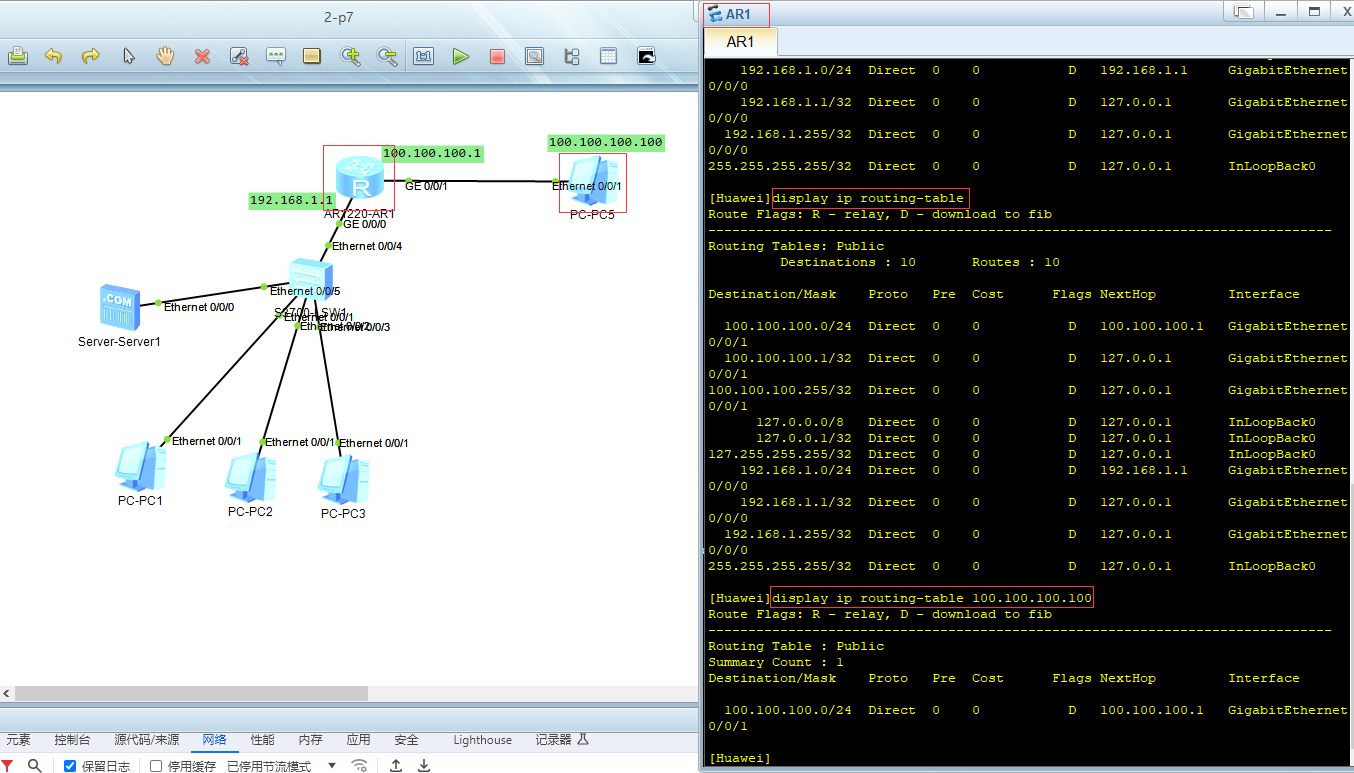

09) P9入门篇08：路由技术基础





<Huawei>system-view

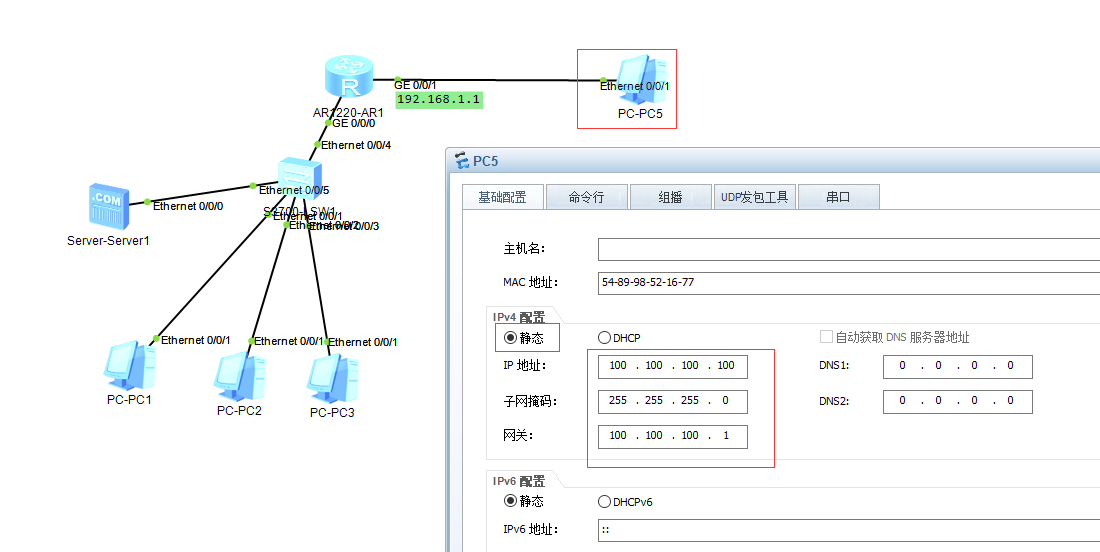

[Huawei-GigabitEthernet0/0/1]ip address 100.100.100.1 255.255.255.0

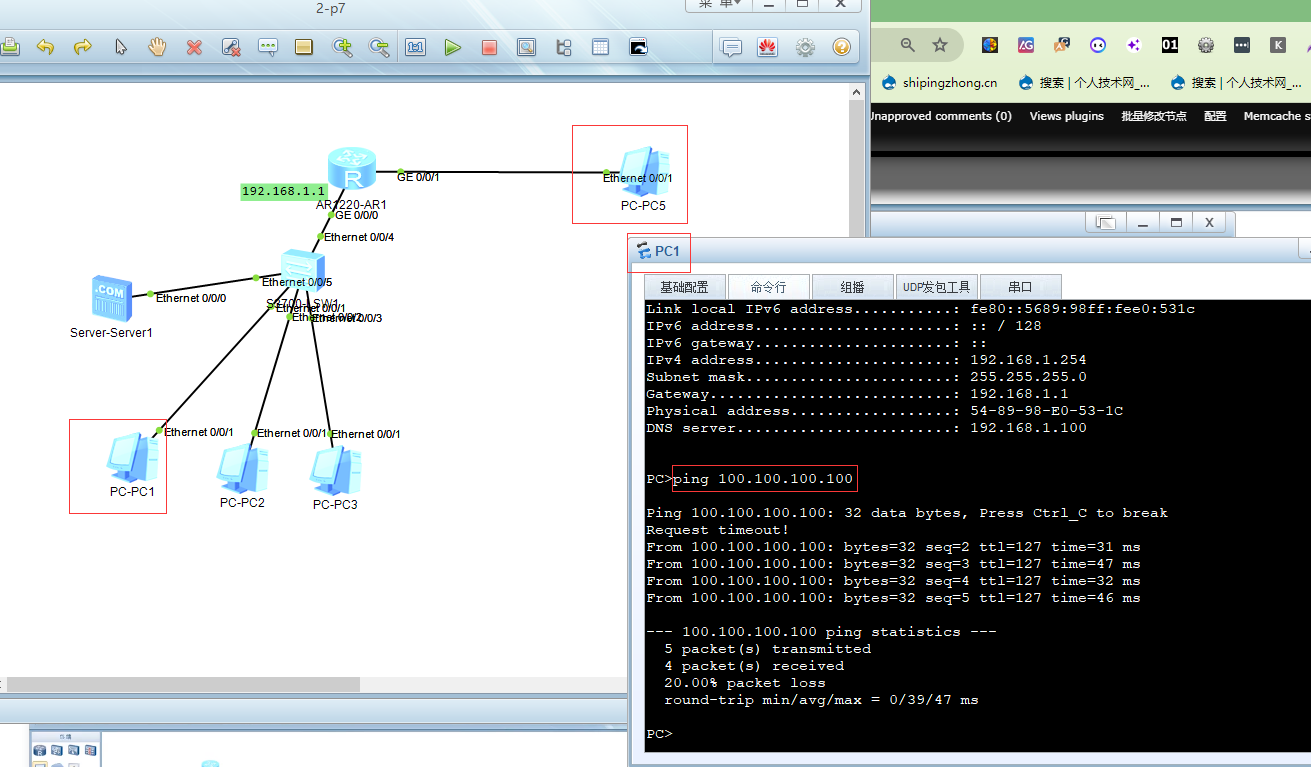

# ping 100.100.100.100  #能够ping 通


# display ip routing-table   #查看路由表


# display ip routing-table   100.100.100.100  #只查看到 100.100.100.100 的路由表

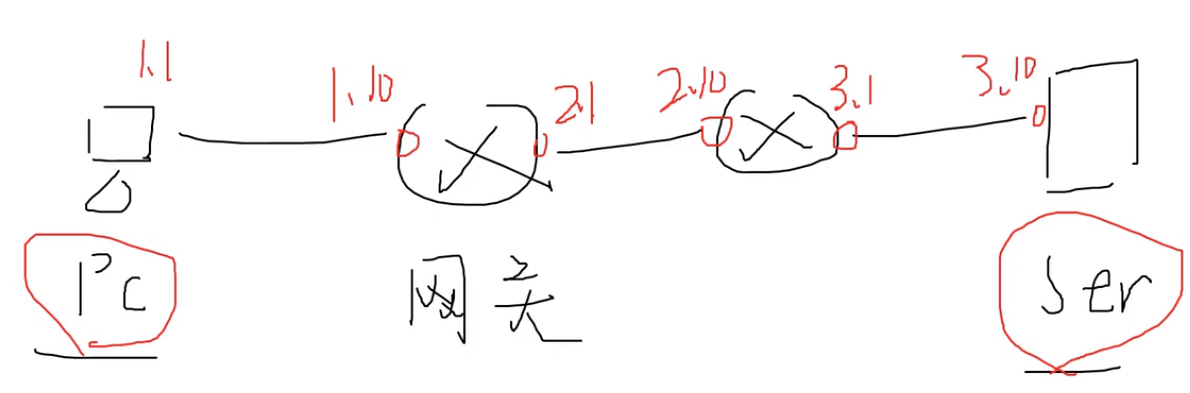

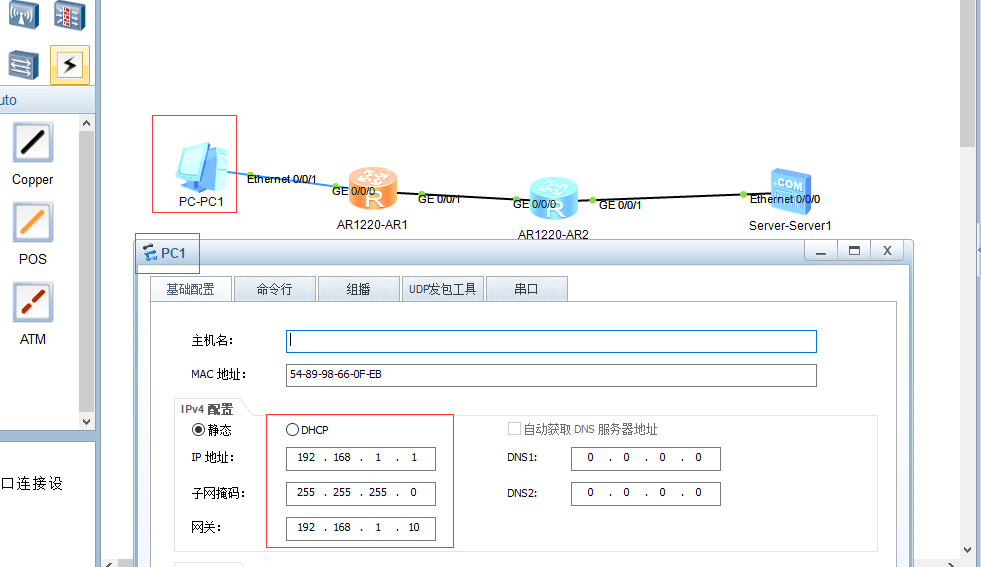

10) P10 入门篇09：静态路由

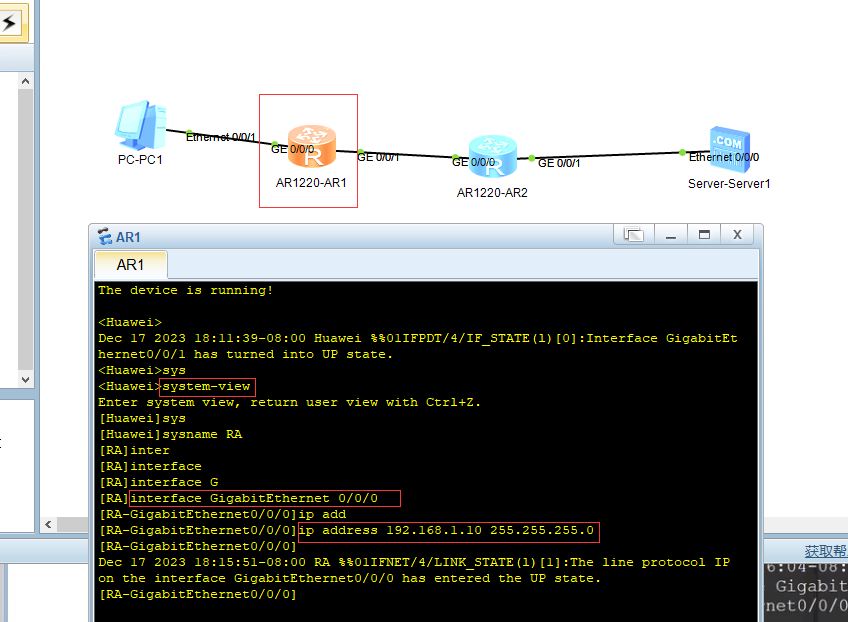

<Huawei>system-view

[RA]interface GigabitEthernet 0/0/0

[RA-GigabitEthernet0/0/0]ip address 192.168.1.10 255.255.255.0






[RA-GigabitEthernet0/0/0]quit

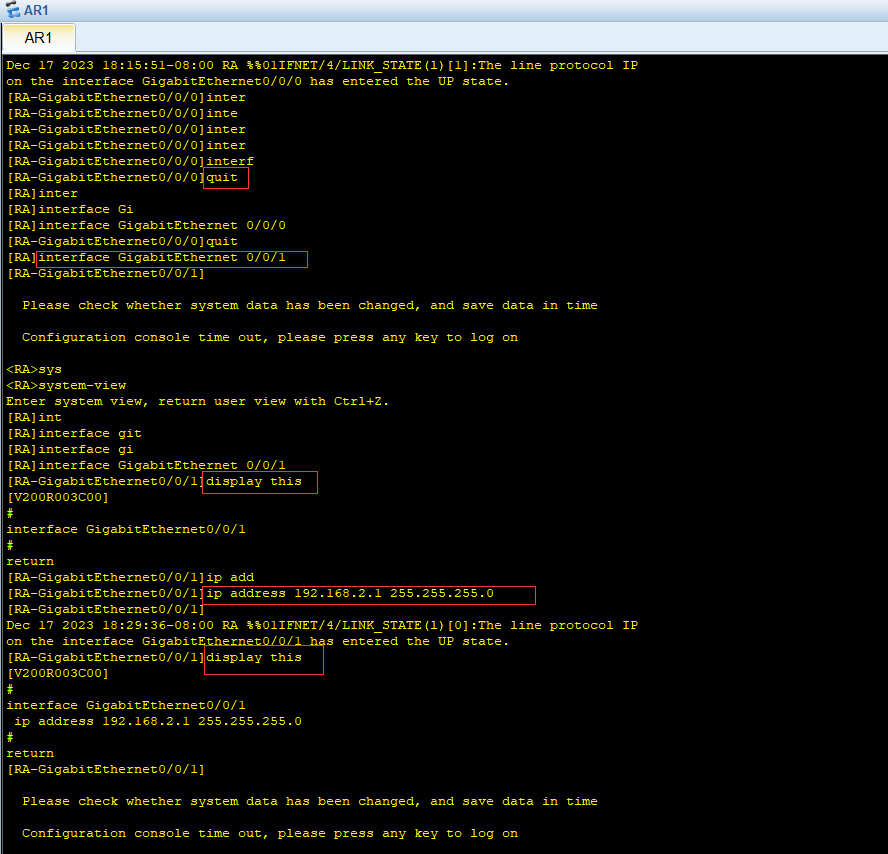

[RA]interface GigabitEthernet 0/0/1

[RA-GigabitEthernet0/0/1]display this

[RA]interface GigabitEthernet 0/0/1

[RA-GigabitEthernet0/0/1]display this

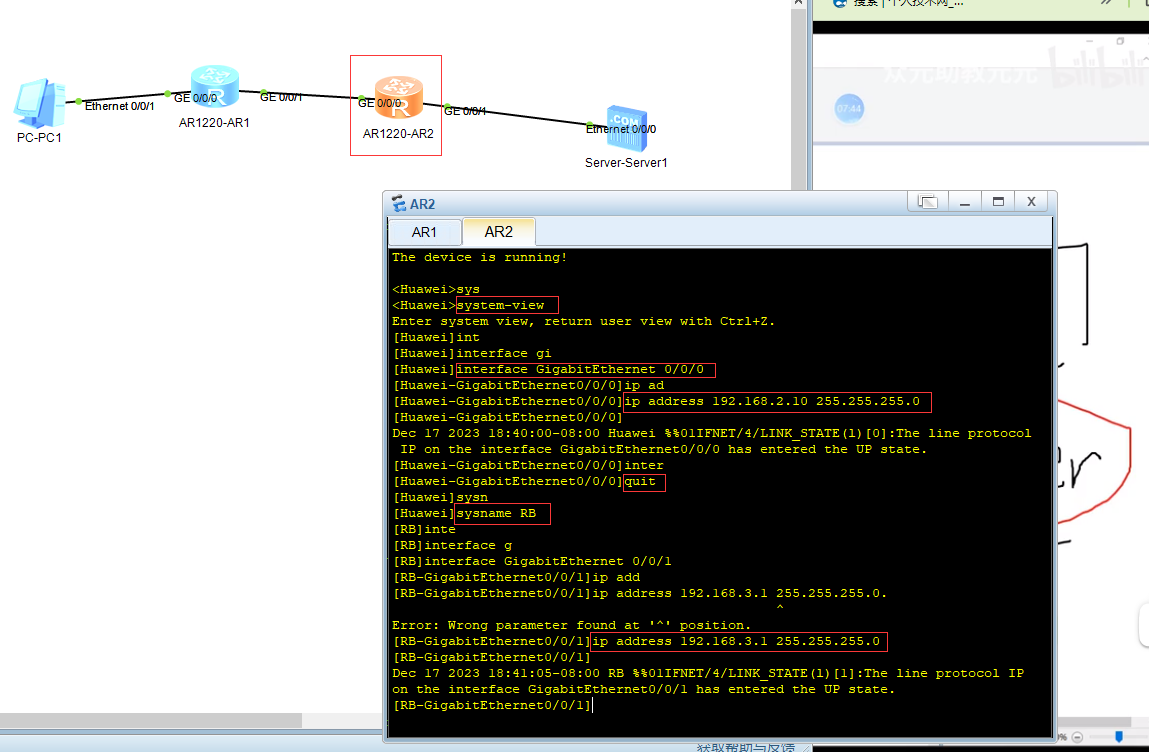

<Huawei>system-view

[Huawei]interface GigabitEthernet 0/0/0

[Huawei-GigabitEthernet0/0/0]ip address 192.168.2.10 255.255.255.0

[Huawei-GigabitEthernet0/0/0]quit

[Huawei]sysn

[Huawei]sysname RB

[RB]interface GigabitEthernet 0/0/1

[RB-GigabitEthernet0/0/1]ip address 192.168.3.1 255.255.255.0

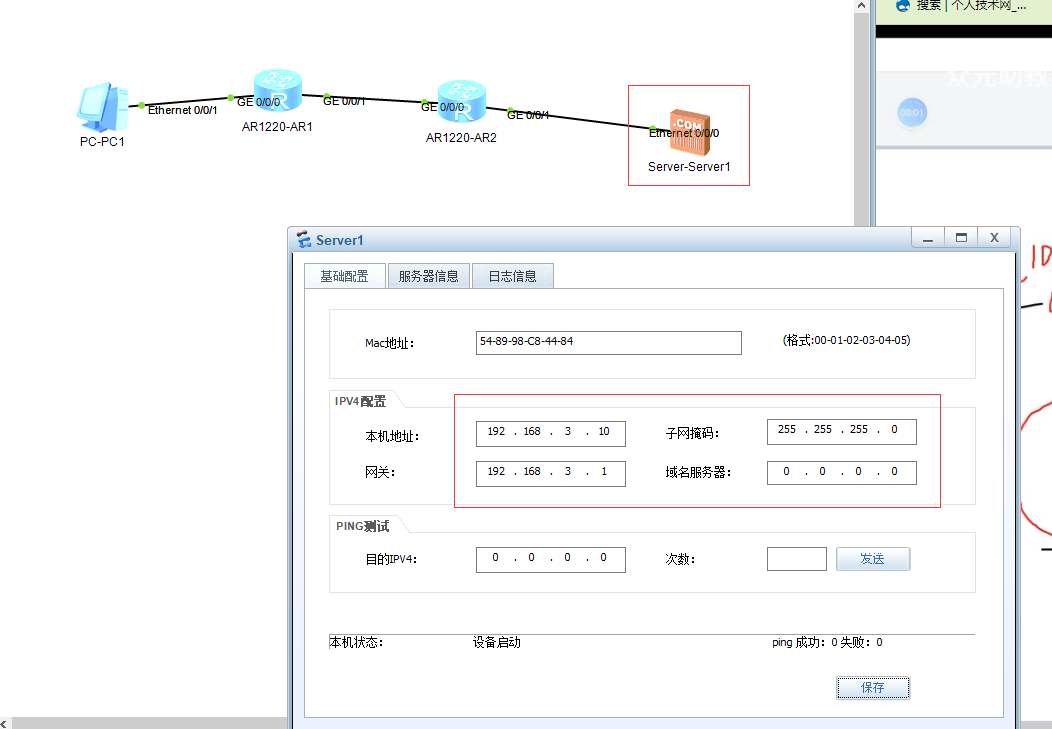

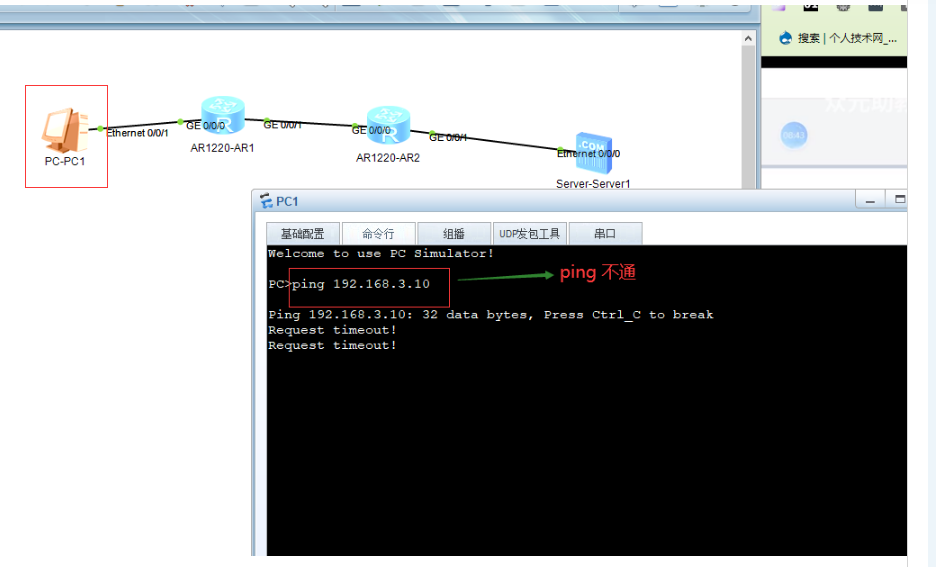

# ping  192.168.3.10   #pc1 ping 不通 服务器  192.168.3.10

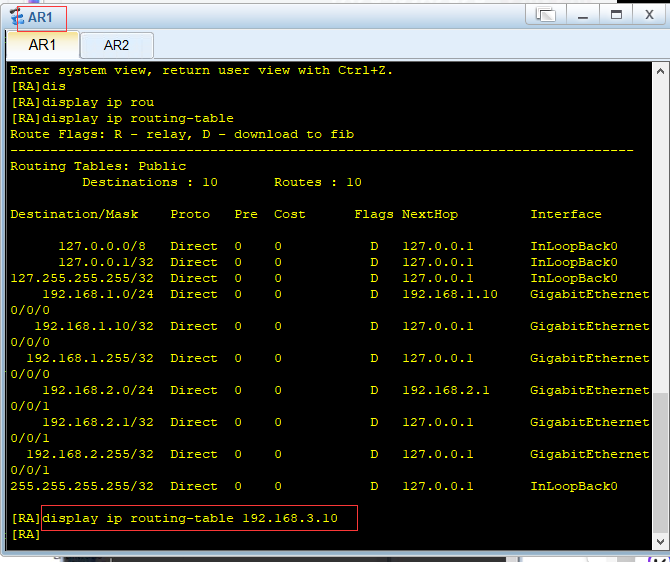

[RA]display ip routing-table 192.168.3.10    #路由表 没有

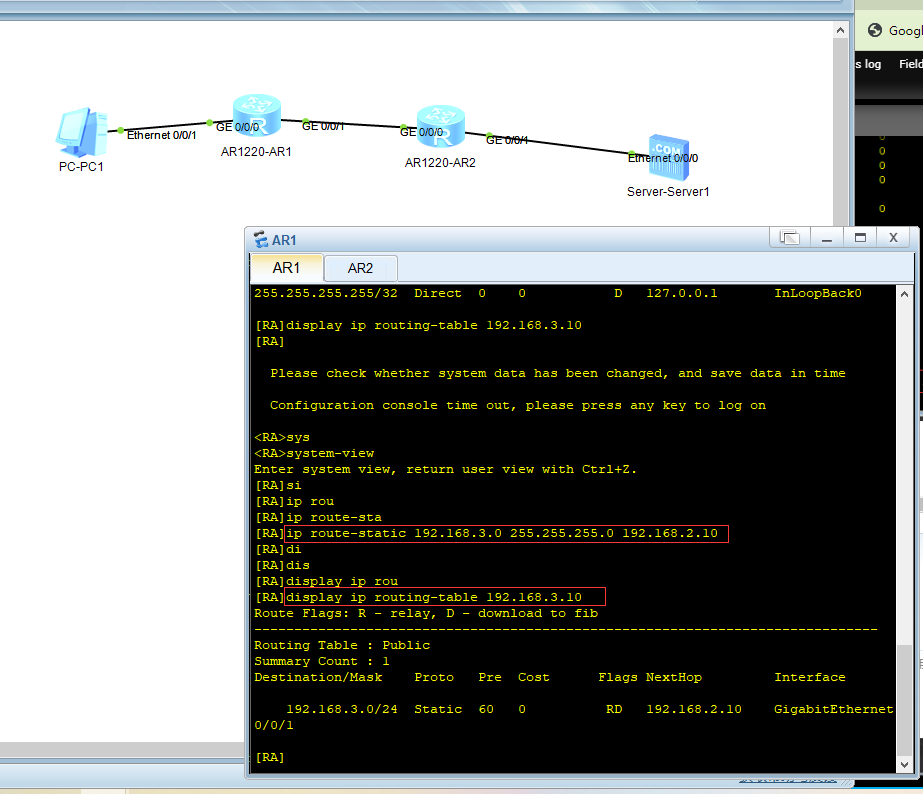

[RA]ip route-static 192.168.3.0 255.255.255.0 192.168.2.10        # 增加一条路由

[RA]display ip routing-table 192.168.3.10        #显示到  192.168.3.10 的路由 ,可以看到了

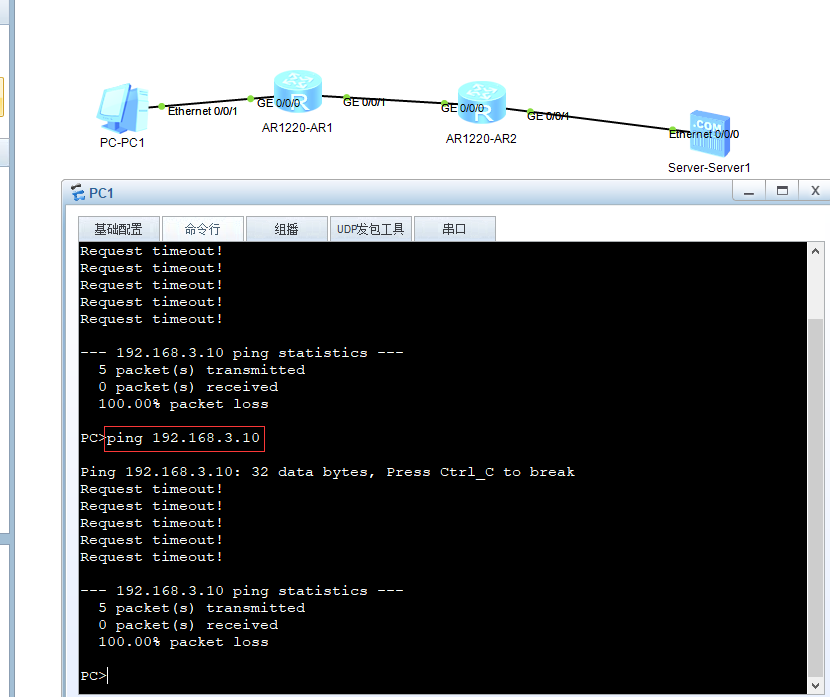

PC>ping 192.168.3.10        #pc1 仍然ping 不通 服务器  192.168.3.10


在 R2 路由器上

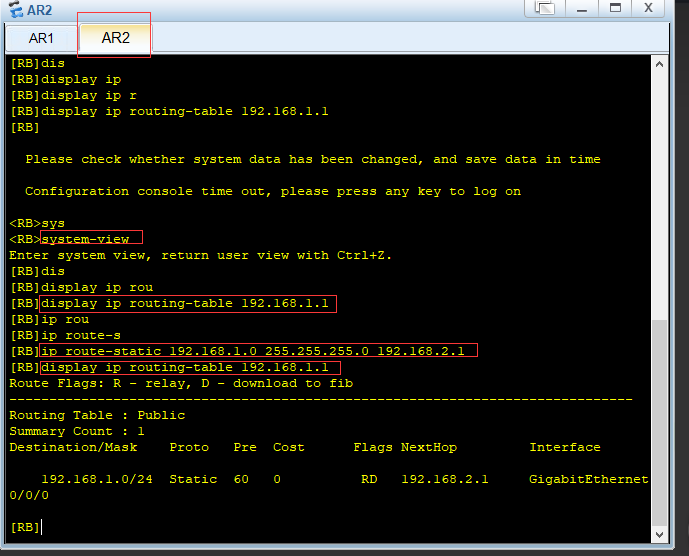

<RB>system-view

[RB]display ip routing-table 192.168.1.1               #这里没看到路由

[RB]ip route-static 192.168.1.0 255.255.255.0 192.168.2.1

[RB]display ip routing-table 192.168.1.1               #路由表上看到了路由

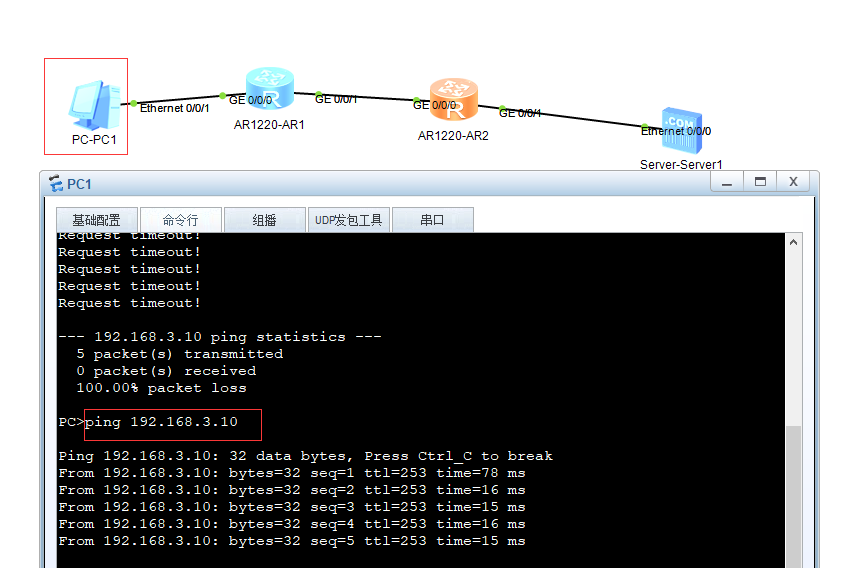

PC>ping 192.168.3.10        #pc1  可以 ping 通 服务器  192.168.3.10

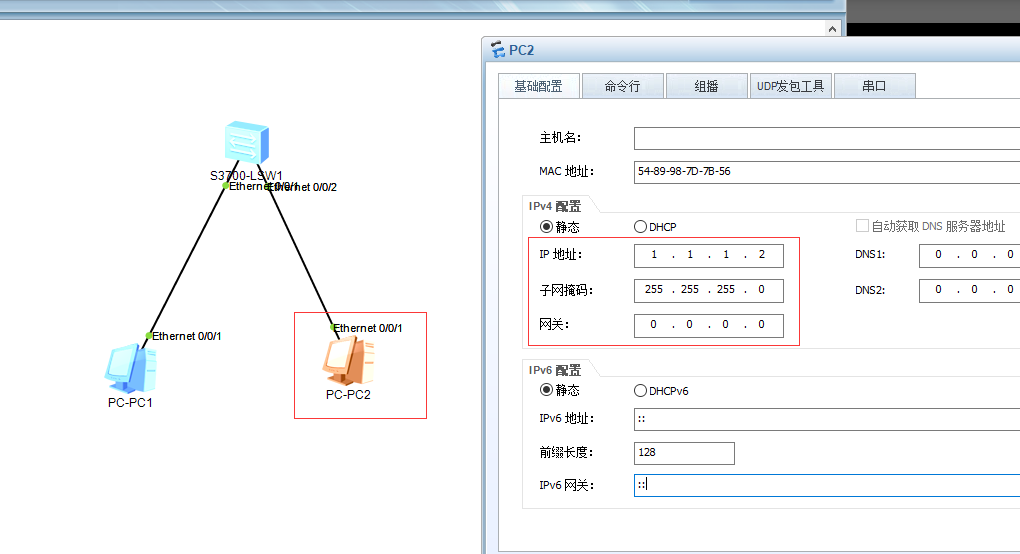

12) P12 入门篇11：VLAN虚拟局域网

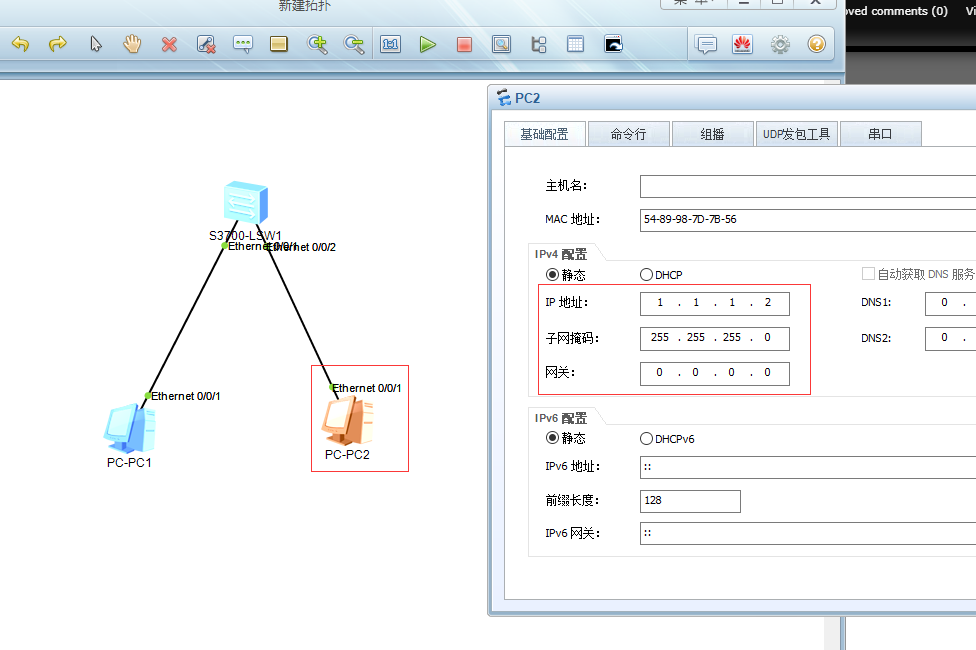

PC>ping 1.1.1.2     # 可以ping 通




<Huawei>system-view


[Huawei]vlan 10            #创建vlan

[Huawei-vlan10]

[Huawei-vlan10]quit

[Huawei]vlan 20

[Huawei-vlan20]

[Huawei-vlan20]quit

[Huawei]display this




[Huawei]display vlan        # 可以看到刚刚创建的两个vlan

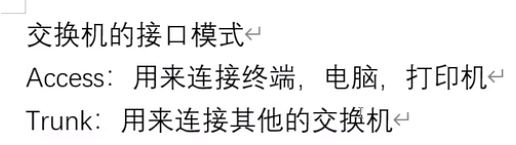

交换机的接口模式

Access:用来连接终端，电脑,打印机 access:访问

Trunk:用来连接其他的交换机   trunk:就是树干,主干


划分vlan的步骤

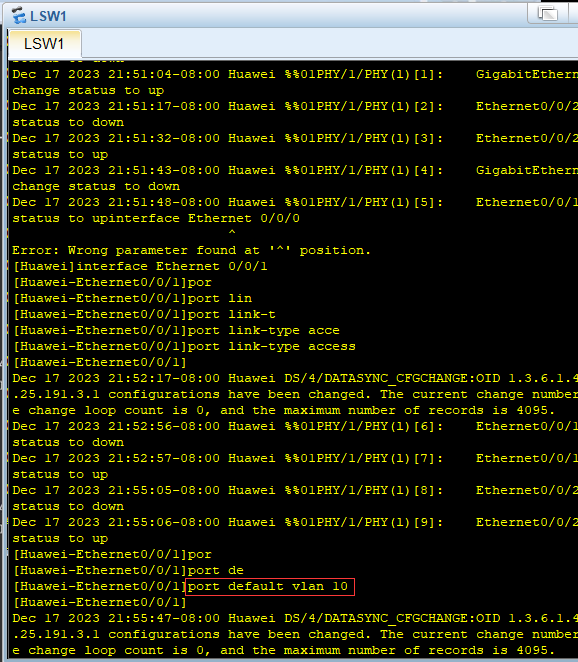

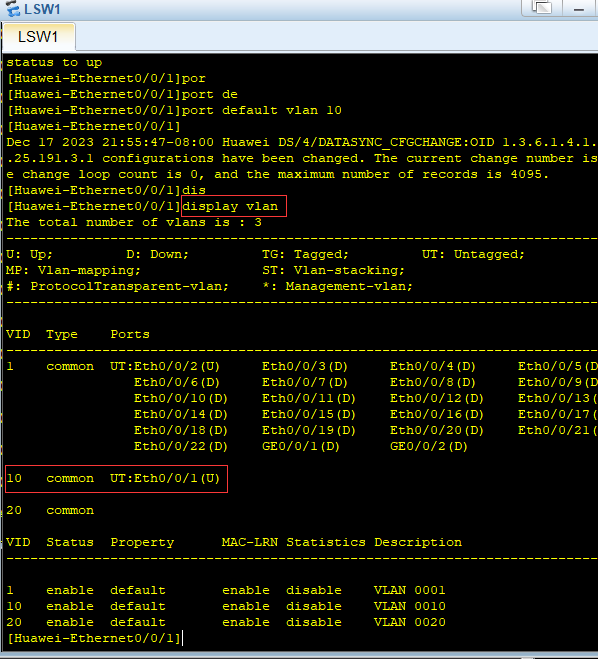

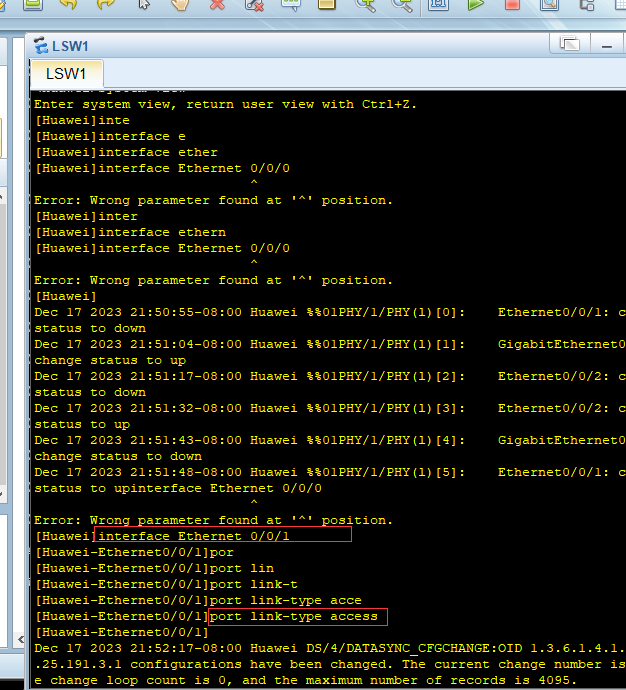

[Huawei]interface Ethernet 0/0/1                 1)

[Huawei-Ethernet0/0/1]port link-type access   #端口链接类型为 access    2)


[Huawei-Ethernet0/0/1]port default vlan 10    #把 Ethernet0/0/1  划分到vlan10   3)


[Huawei-Ethernet0/0/1]display vlan            #可以看到 vlan 10 在 Ethernet0/0/1 里面


[Huawei-Ethernet0/0/1]quit

[Huawei]

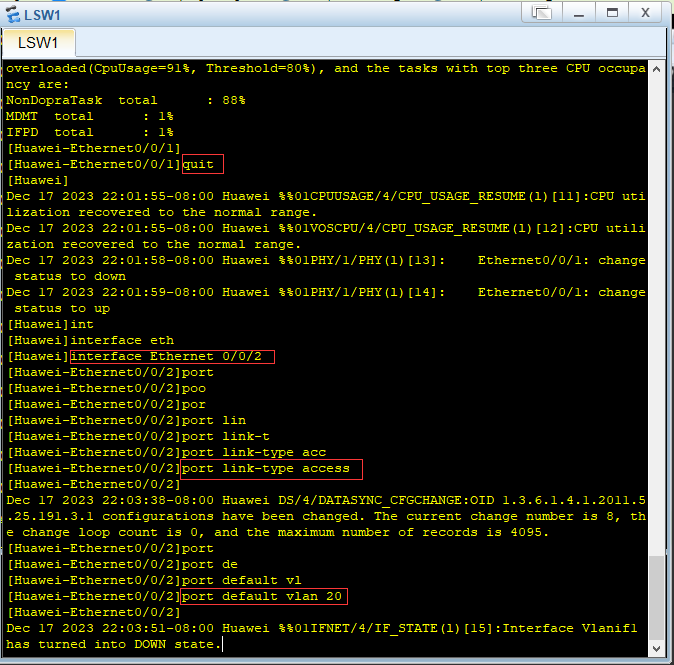

[Huawei]interface Ethernet 0/0/2

[Huawei-Ethernet0/0/2]port link-type access

[Huawei-Ethernet0/0/2]port default vlan 20


[Huawei-Ethernet0/0/2]q

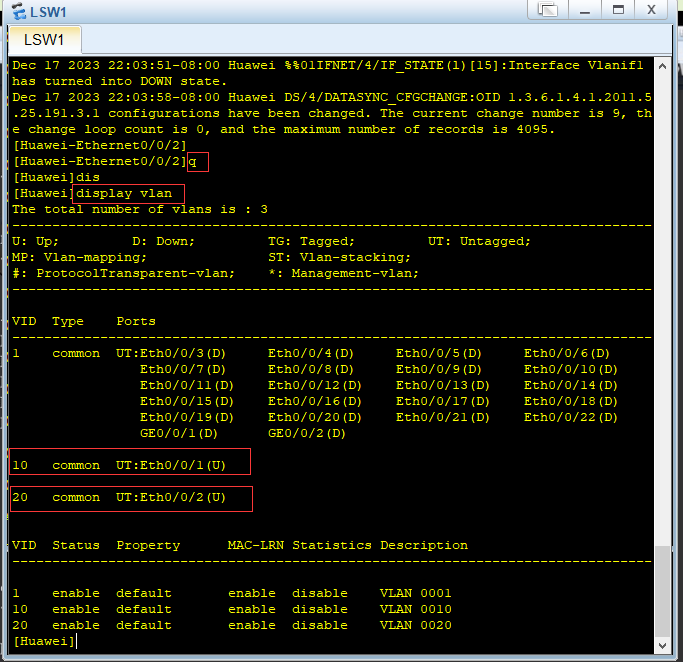

[Huawei]display vlan            #看到两个接口在两个vlan 里面

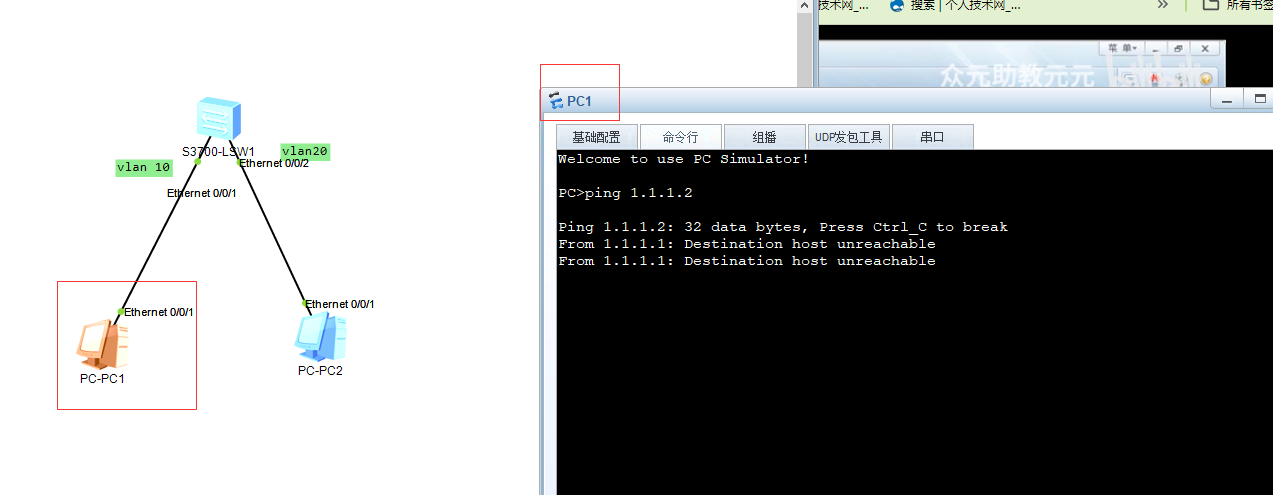

PC>ping 1.1.1.2            # ping 不通了

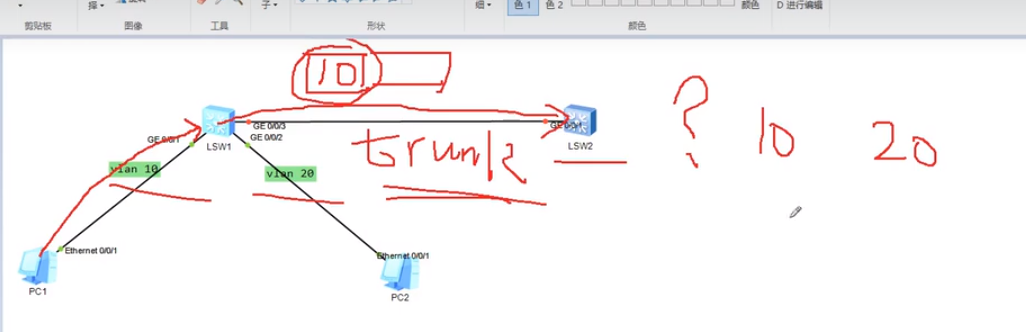

13) P13入门篇12：Trunk

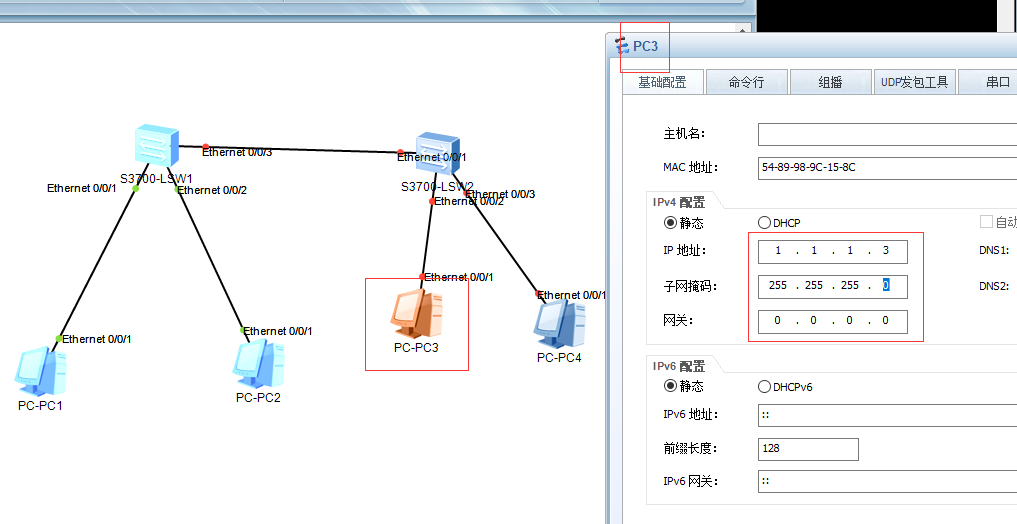

pc3 的配置

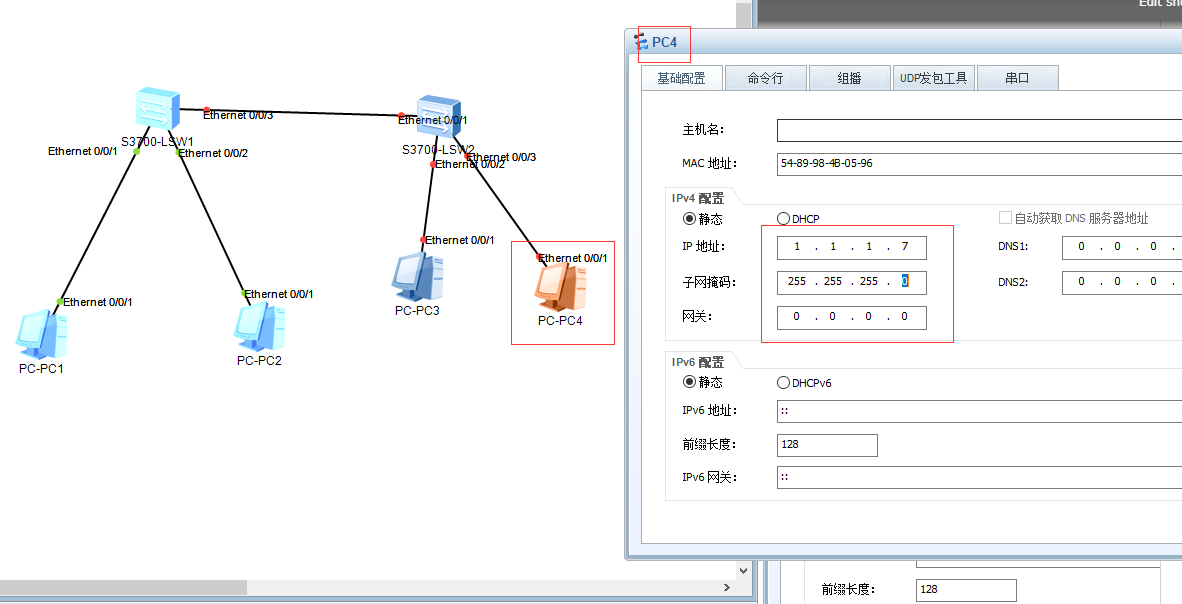

pc4 的配置



sw1 的配置  三步配置trunk 主干道

[Huawei]interface Ethernet 0/0/3                                    #进入以太网 0/0/3 这个接口   1)

[Huawei-Ethernet0/0/3]port link-type trunk                 #配置这个接口的类型为trunk    2)

[Huawei-Ethernet0/0/3]port trunk allow-pass vlan all  #允许通过所有的vlan  3)

[Huawei-Ethernet0/0/3]port trunk allow-pass vlan 10

[Huawei-Ethernet0/0/3]port trunk allow-pass vlan 20

[Huawei-Ethernet0/0/3]

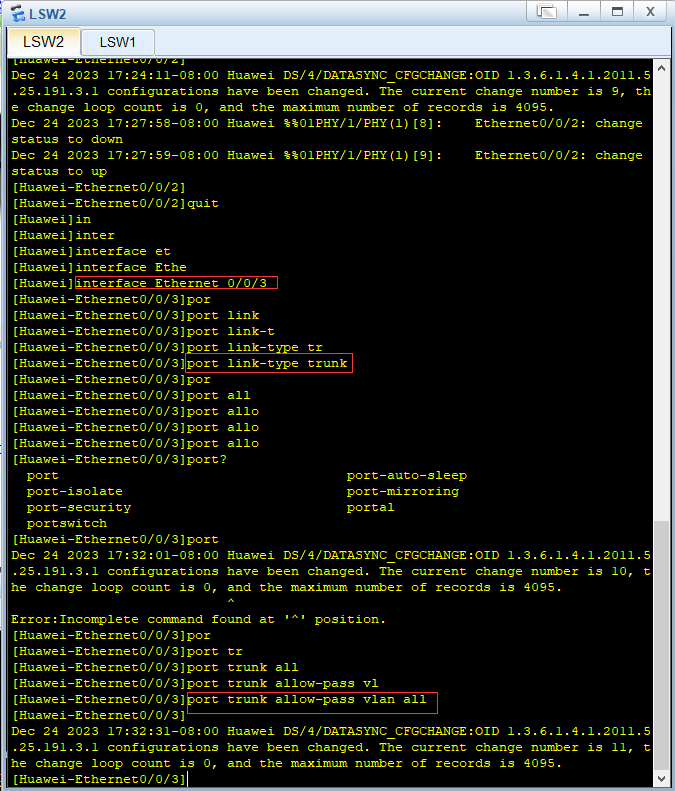

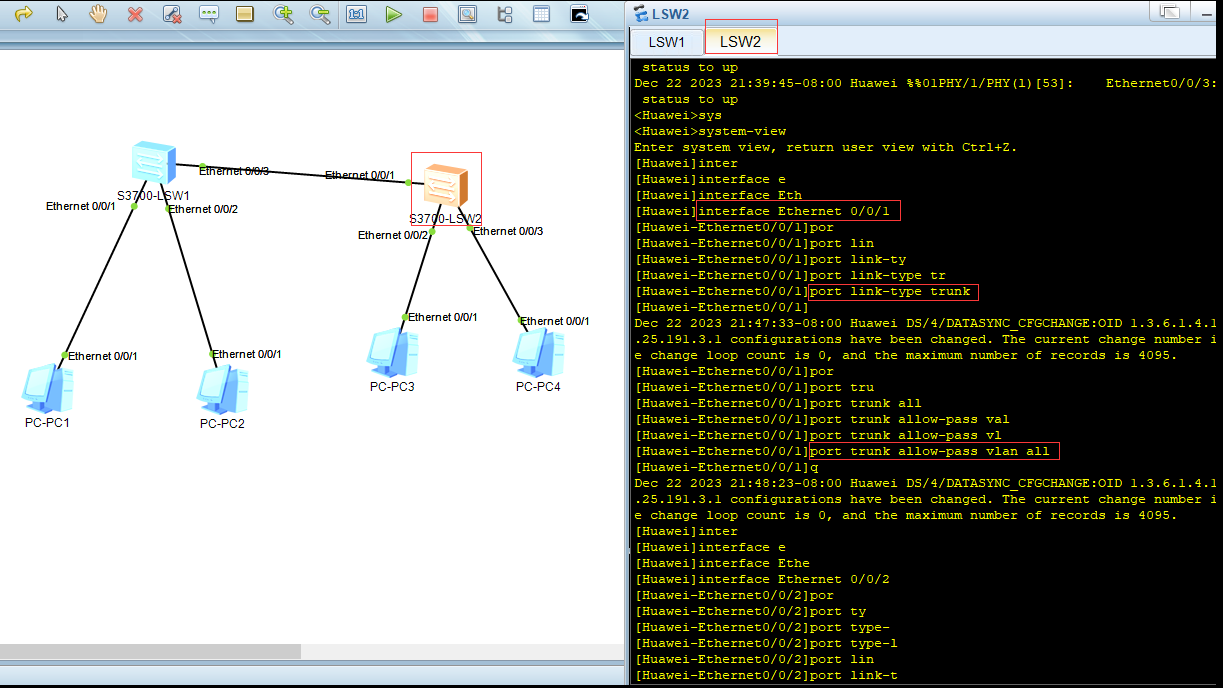

sw2 的配置  三步配置trunk 主干道

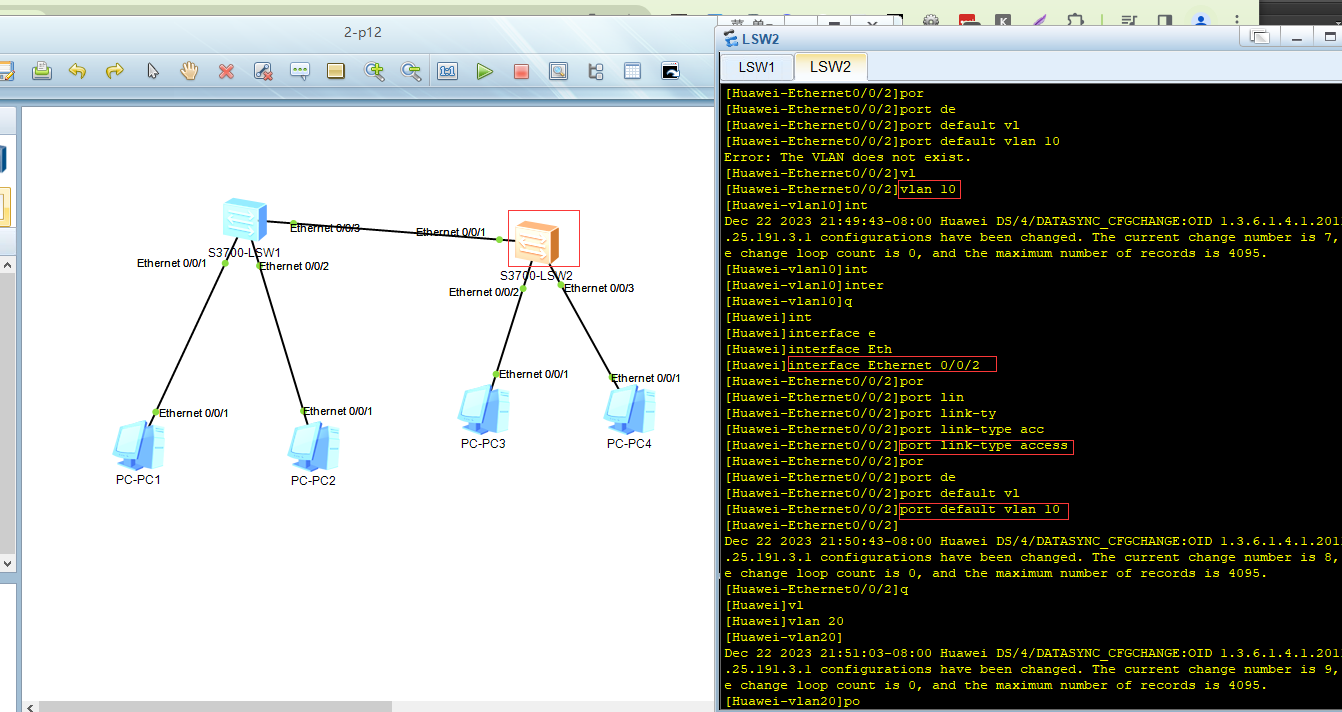

sw2 的配置接口 0/0/2  四步配置  access

[Huawei-Ethernet0/0/2]vlan 10            #可以在主界面建 vlan 10 ,也可以在这里接口下面建 vlan 10    1)

[Huawei]interface Ethernet 0/0/2        #进接口  2)

[Huawei-Ethernet0/0/2]port link-type access         #配置这个接口为 access 口     3)

[Huawei-Ethernet0/0/2]port default vlan 10         # 把这个接口划分到 vlan 10     4)

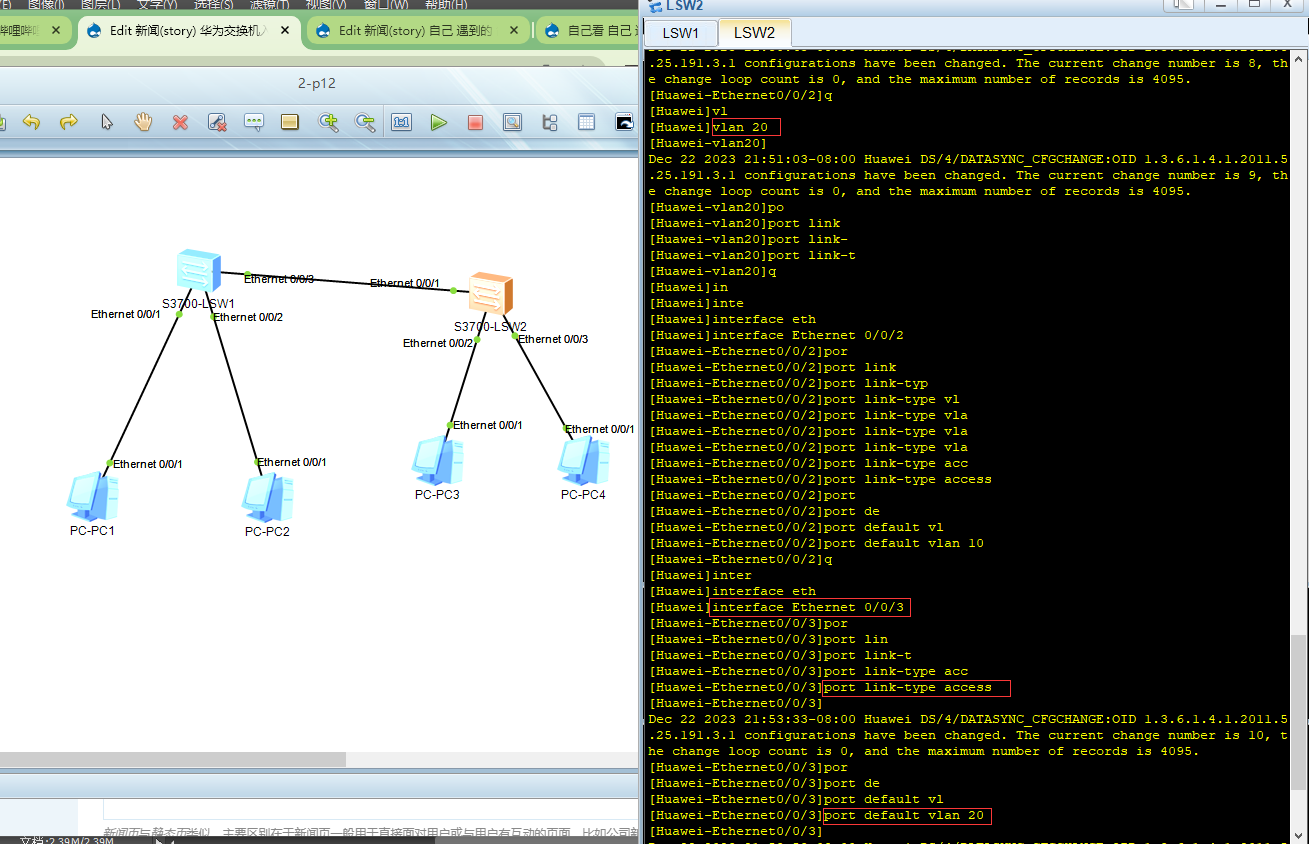

sw2 的配置接口 0/0/3  四步配置  access

[Huawei]vlan 20                   #可以接口下面建 vlan 20,也可以在这里主界面建 vlan 20 ,    1)

[Huawei]interface Ethernet 0/0/3  #进接口     2)

[Huawei-Ethernet0/0/3]port link-type access  #配置这个接口为 access 口     3)

[Huawei-Ethernet0/0/3]port default vlan 20     # 把这个接口划分到 vlan 20     4)

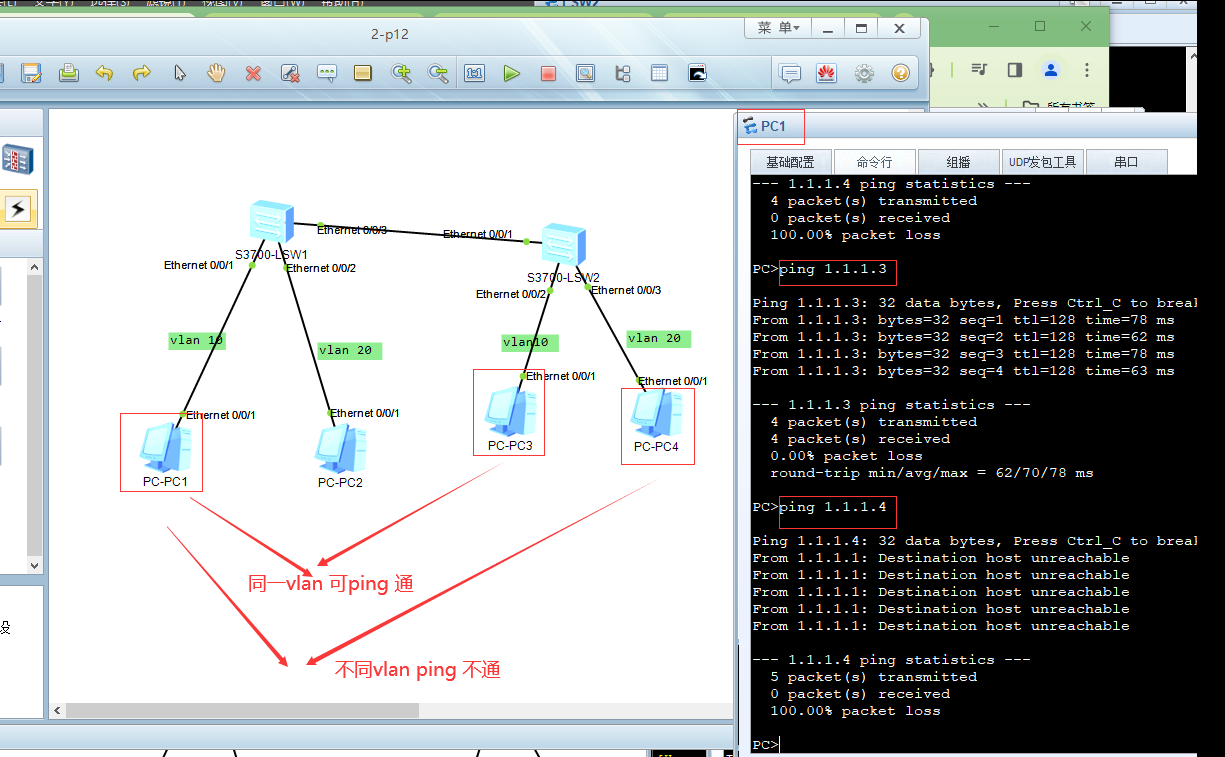

由下图, pc1 可ping 通pc3,证明同一vlan可ping通,,,,,,,,,,,,,,,,,,,,,,,,,ping不能ping通pc4,不同vlan ping不通

PC>ping 1.1.1.3

PC>ping 1.1.1.4





14) P14 入门篇13：三层交换

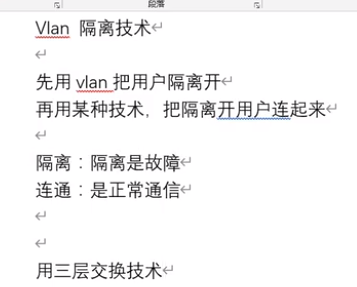

Vlan隔离技术

先用vlan把用户隔离开

再用某种技术，把隔离开用户连起来

隔离:隔离是故障

连通:是正常通信


用三层交换技术

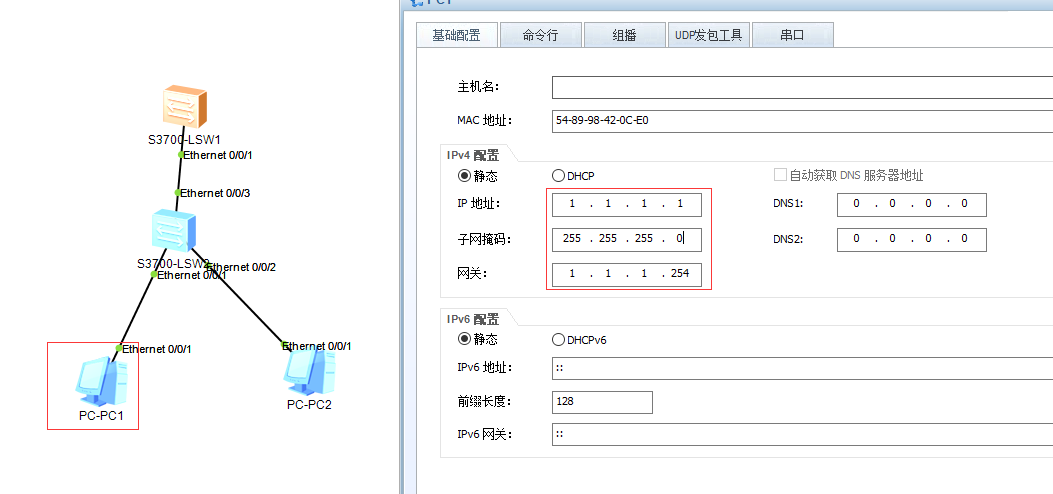

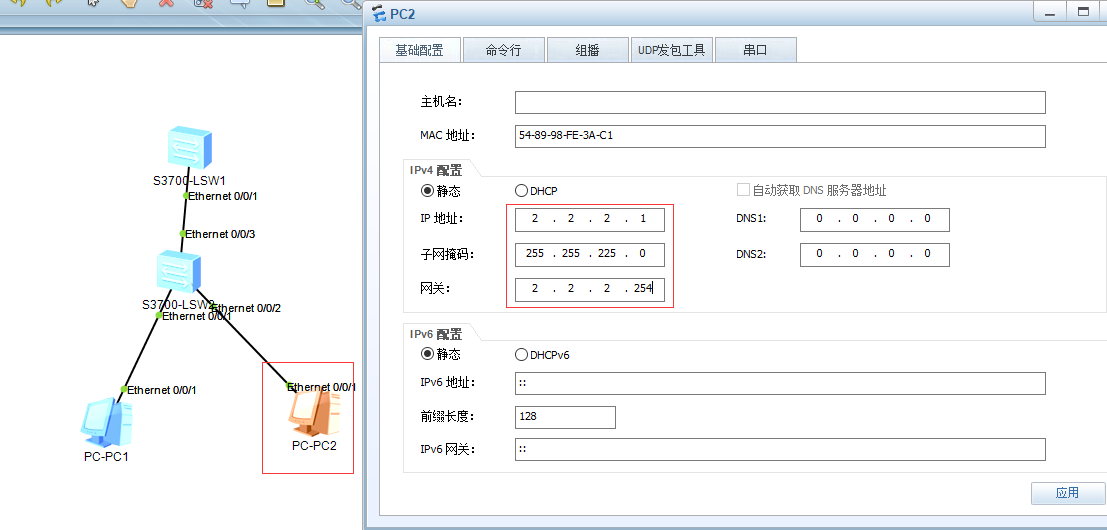

PC1 的配置

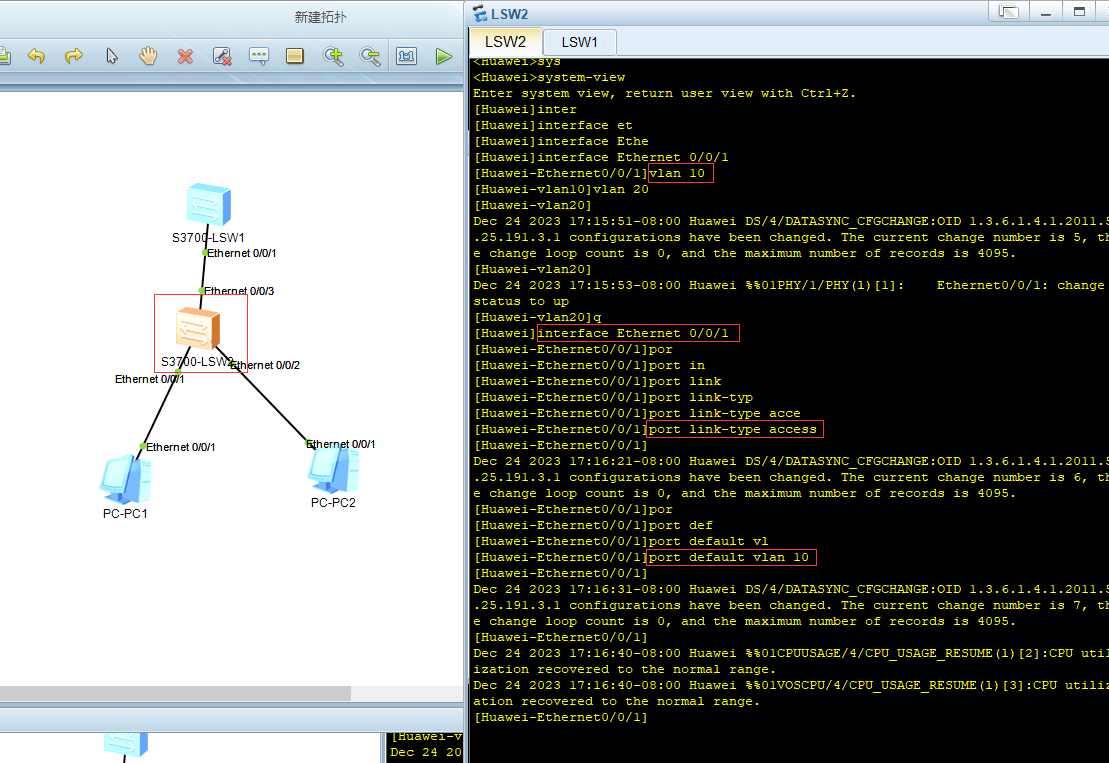

sw2 是二层交换机 配置一个 vlan access口     四步


[Huawei-Ethernet0/0/1]vlan 10    1)

[Huawei]interface Ethernet 0/0/1     2)

[Huawei-Ethernet0/0/1]port link-type access        3)

[Huawei-Ethernet0/0/1]port default vlan 10           4)




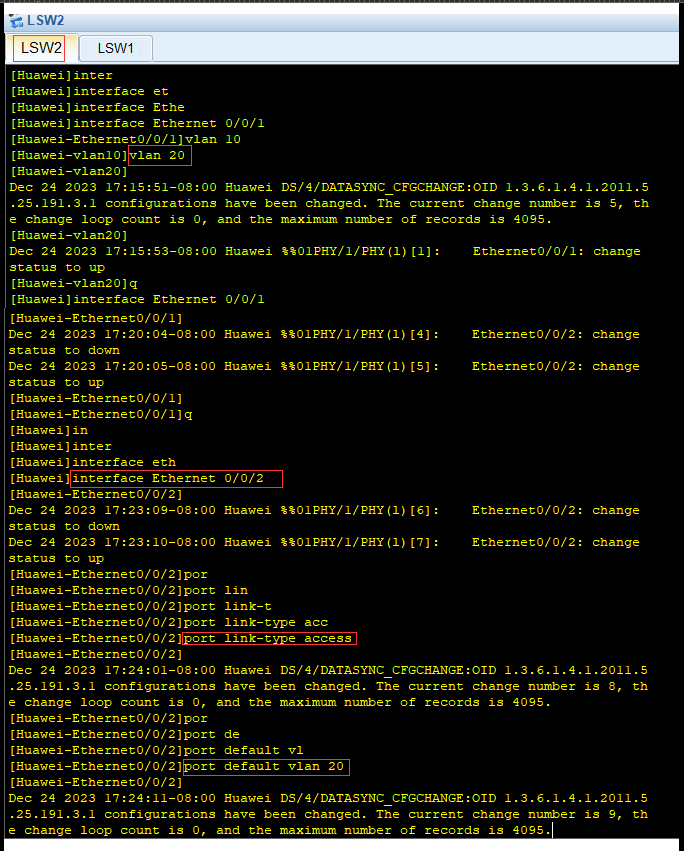

sw2 是二层交换机 再配置一个 vlan access 口  四步

[Huawei-vlan10]vlan 20   1)

[Huawei]interface Ethernet 0/0/2     2)

[Huawei-Ethernet0/0/2]port link-type access       3)

[Huawei-Ethernet0/0/2]port default vlan 20        4)




sw2 是二层交换机 再配置一个 vlan trunk 口  四步

1)  上面已创建两个vlan ,不用创建了

[Huawei]interface Ethernet 0/0/3              2)

[Huawei-Ethernet0/0/3]port link-type trunk             3)

[Huawei-Ethernet0/0/3]port trunk allow-pass vlan all                4)

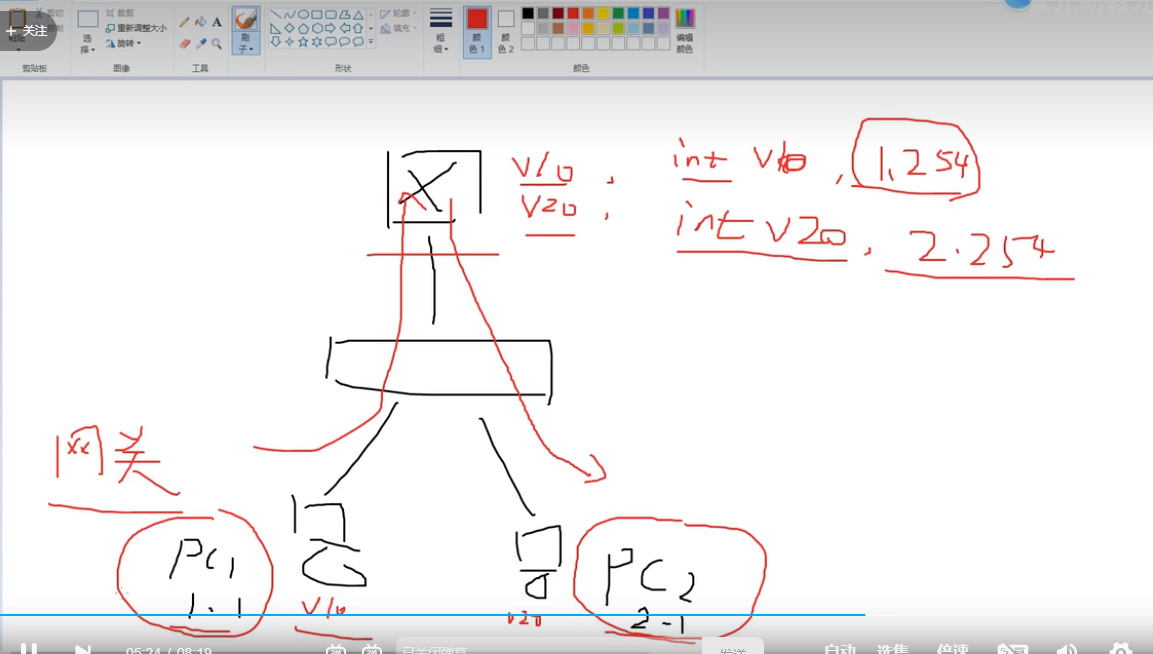

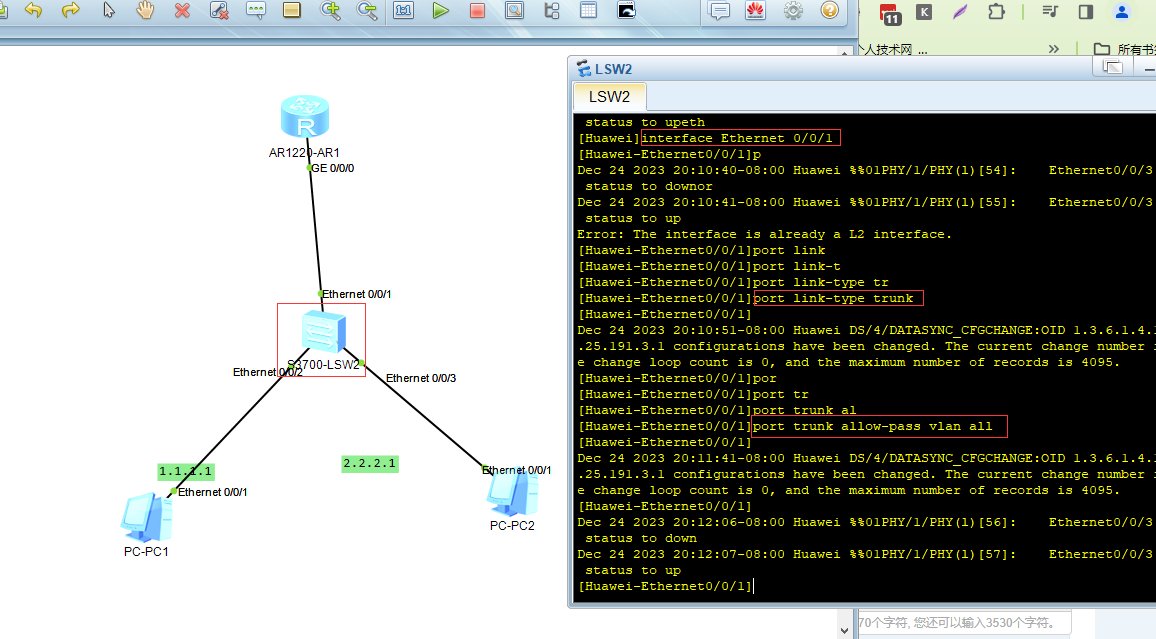

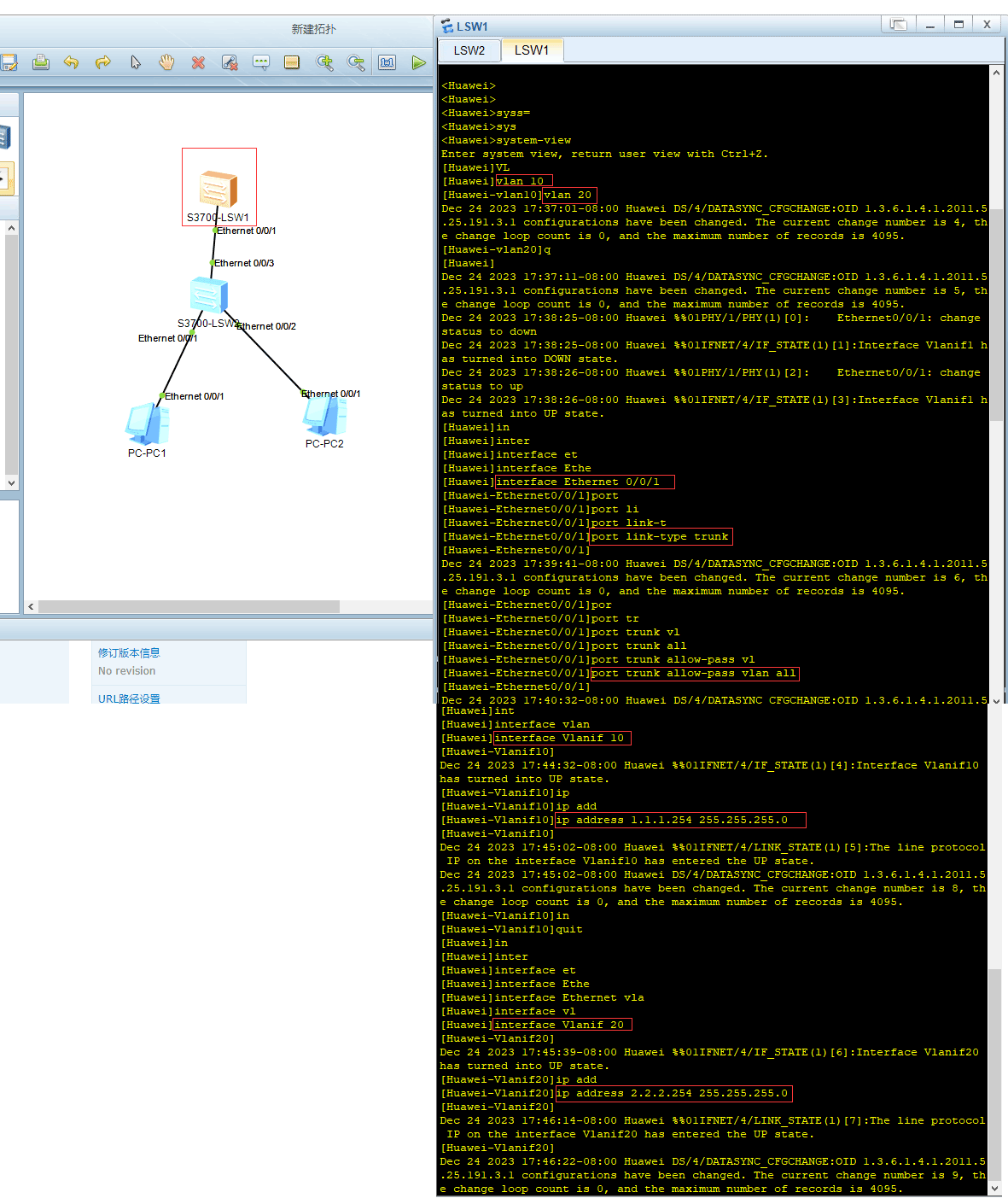

sw2 是二层交换机  配置一个 vlan trunk 口,配ip地址  四步

1)  创建两个vlan

[Huawei]vlan 10

[Huawei-vlan10]vlan 20

2)进接口

[Huawei]interface Ethernet 0/0/1

3)配置接口类型为trunk

[Huawei-Ethernet0/0/1]port link-type trunk

4)此接口允许通过所有的vlan

[Huawei]interface Ethernet 0/0/1

5)进vlan10的接口

[Huawei]interface Vlanif 10

6)配置vlan10的ip

[Huawei-Vlanif10]ip address 1.1.1.254 255.255.255.0

7)进vlan20的接口

[Huawei]interface Vlanif 20

8)配置vlan20的ip

[Huawei-Vlanif20]ip address 2.2.2.254 255.255.255.0

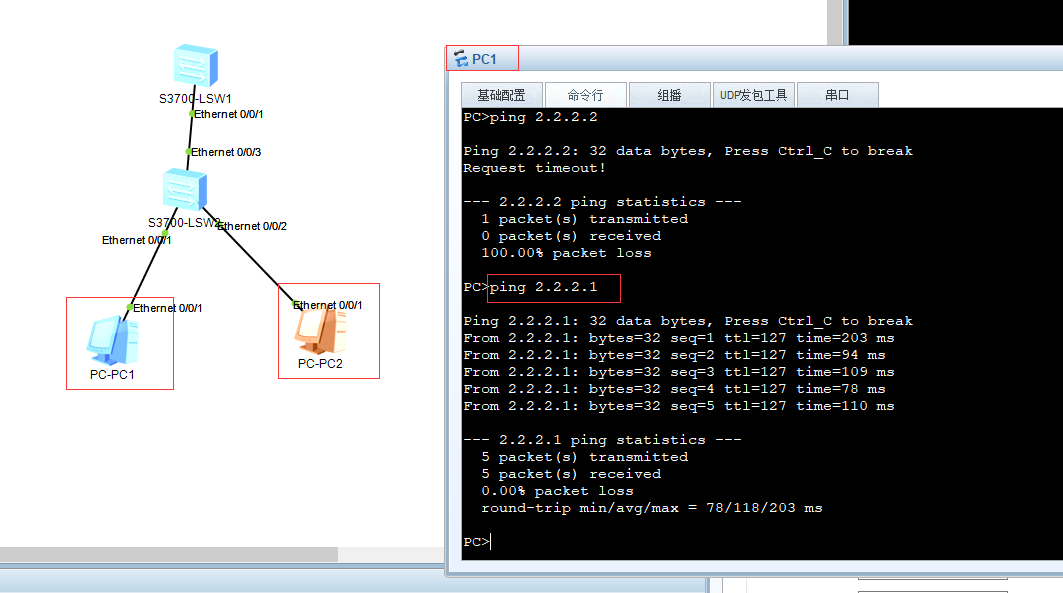

经测试,pc1 可以 ping 通  pc2

PC>ping 2.2.2.1




15) P15入门篇14：单臂路由

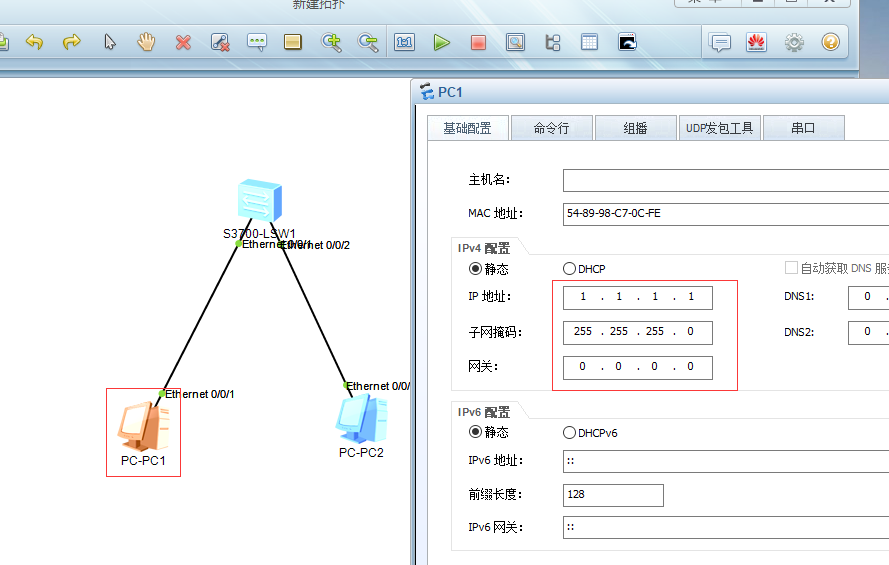

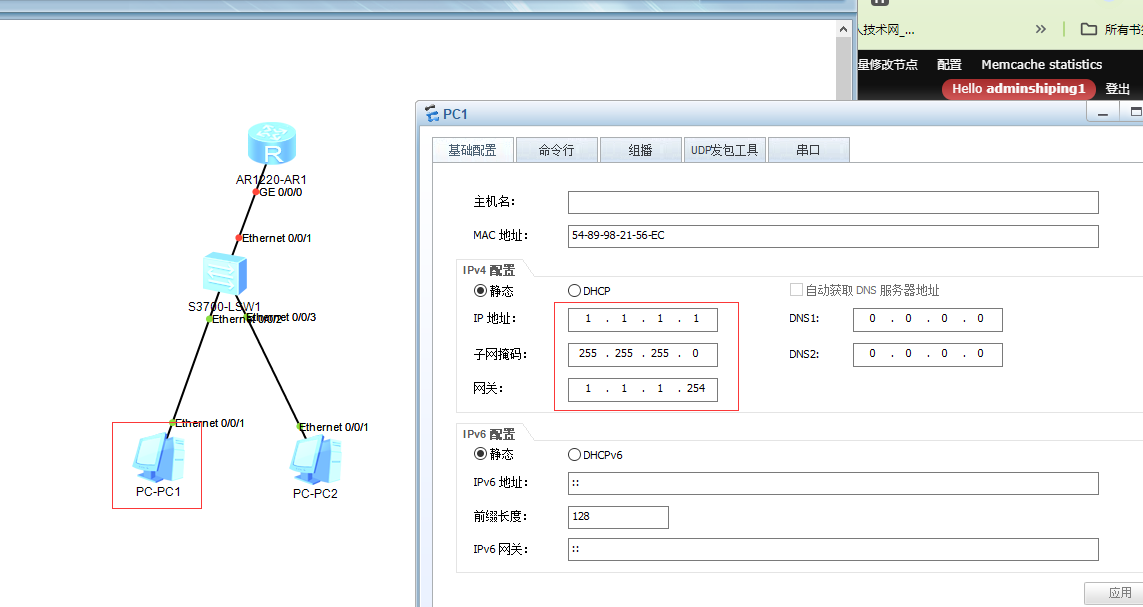

配置PC1的ip地址

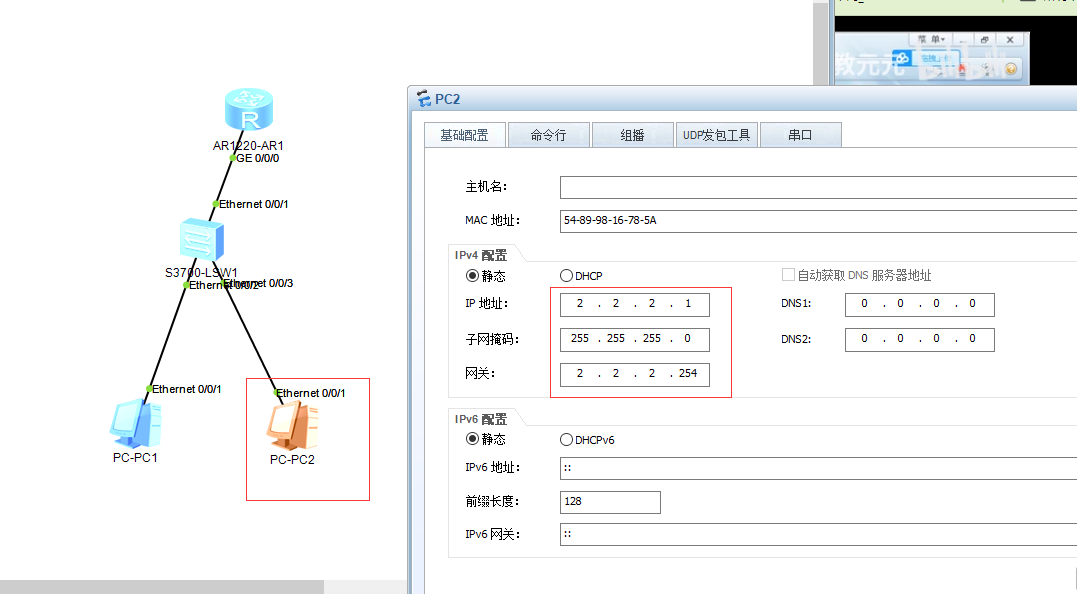

配置PC2的ip地址

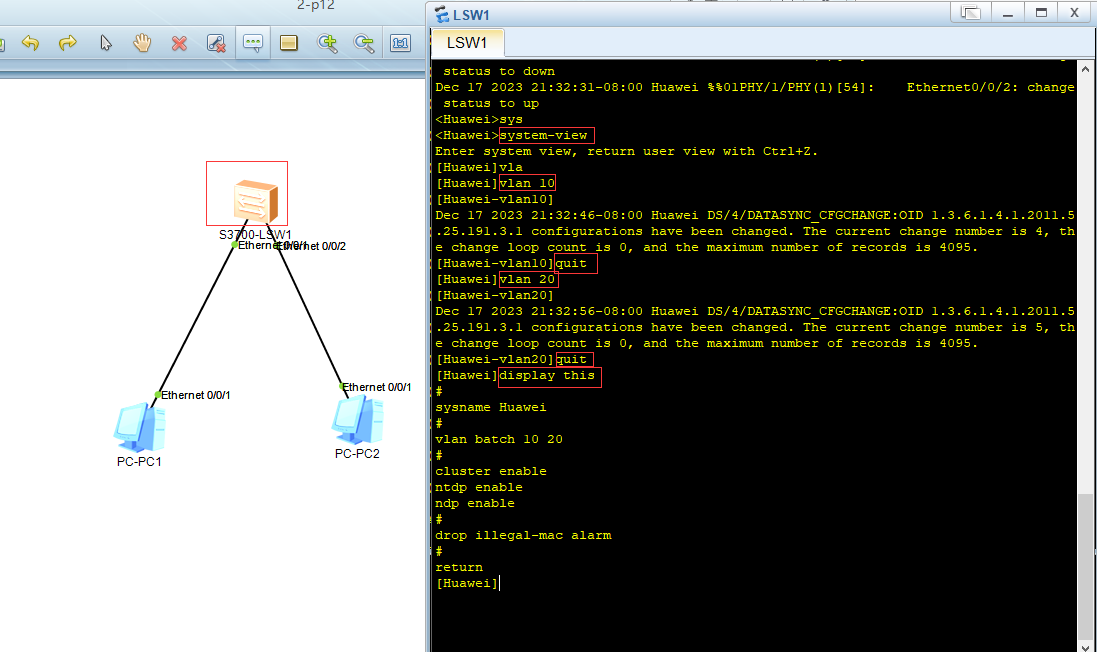

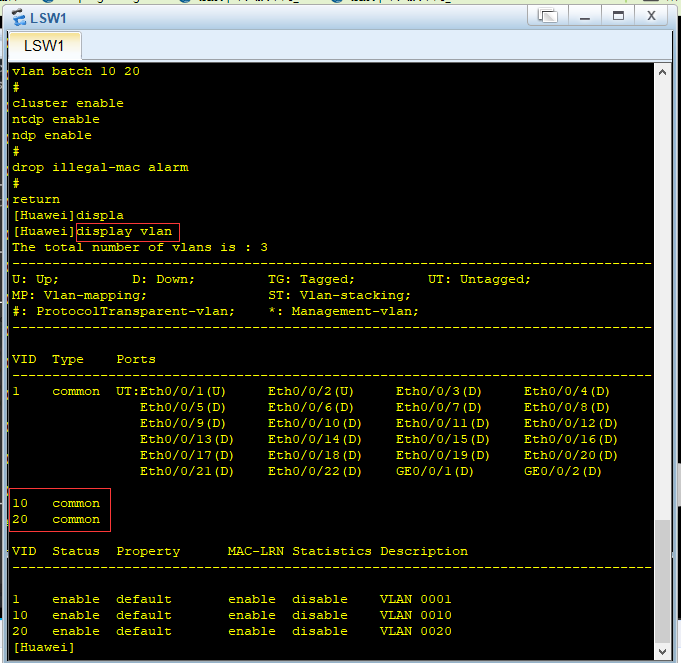

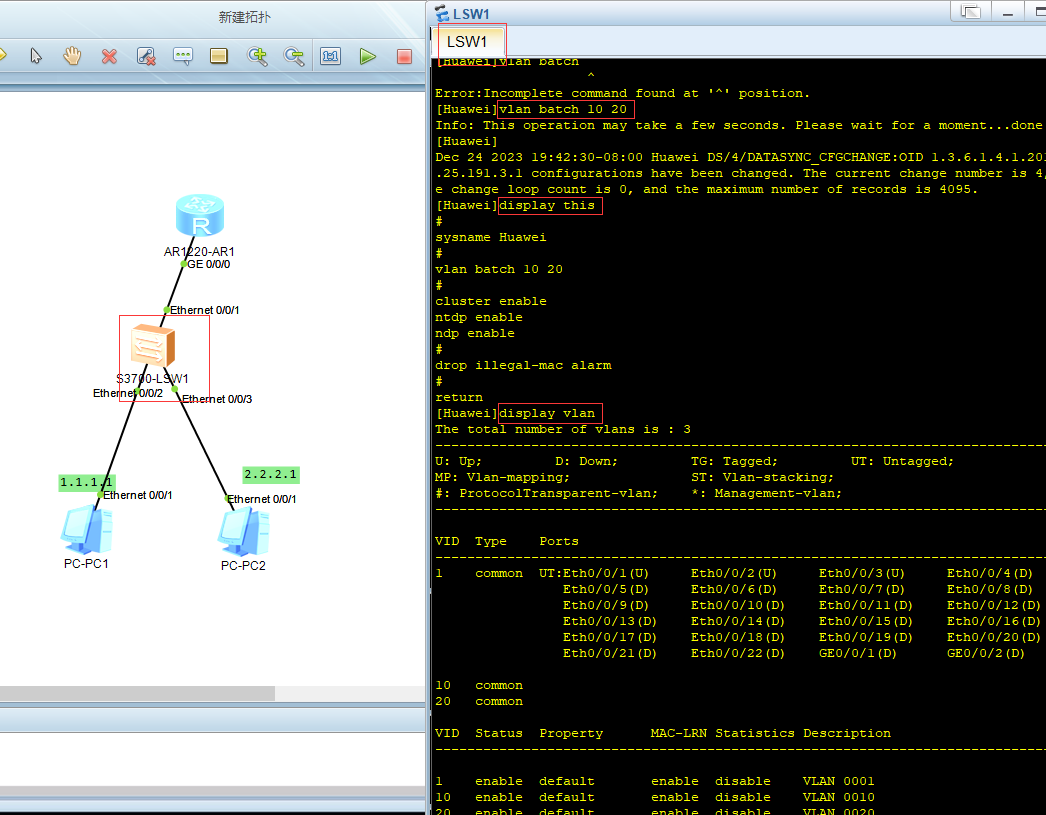

SW1上创建两个 vlan

[Huawei]vlan batch 10 20

[Huawei]display this

[Huawei]display vlan

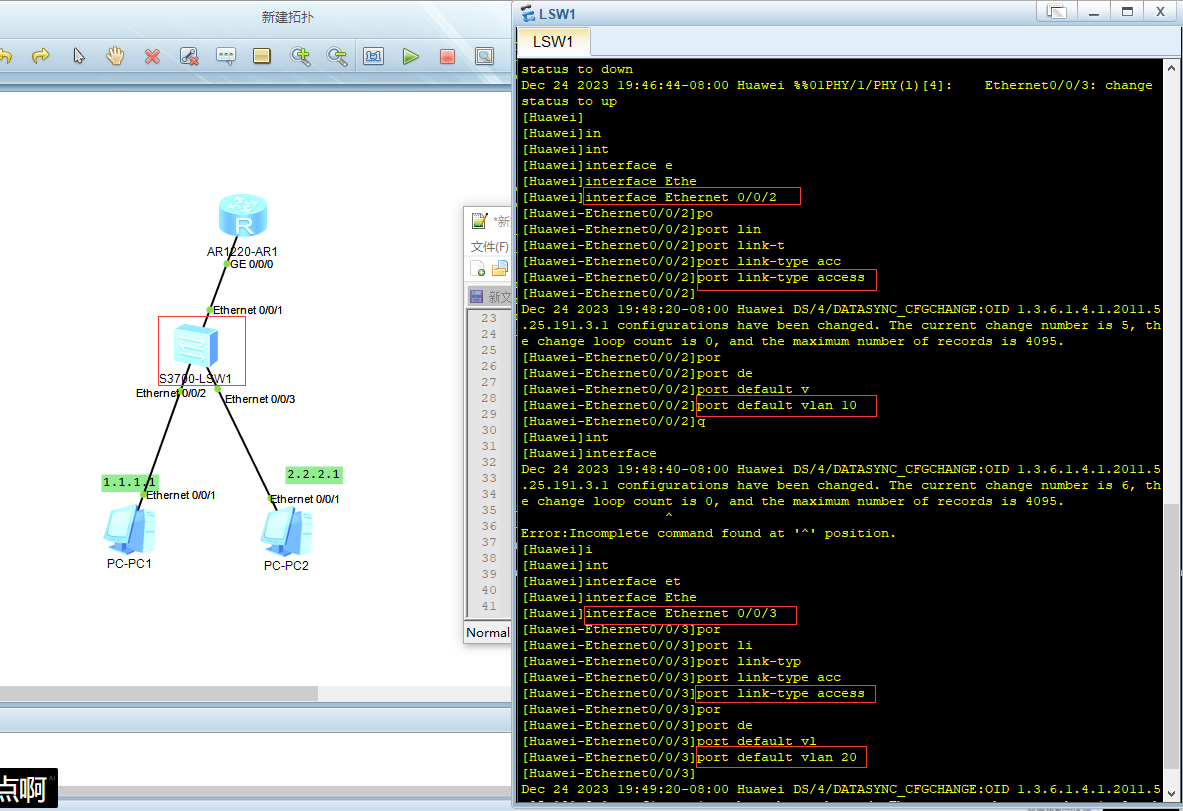

SW1上0/0/2  0/0/3 配置  vlan access  口

[Huawei]interface Ethernet 0/0/2

[Huawei-Ethernet0/0/2]port link-type access

[Huawei-Ethernet0/0/2]port default vlan 10


[Huawei]interface Ethernet 0/0/3

[Huawei-Ethernet0/0/3]port link-type access

[Huawei-Ethernet0/0/3]port default vlan 20



SW1上0/0/2  0/0/3 配置  vlan trunk 口

[Huawei]interface Ethernet 0/0/1

[Huawei-Ethernet0/0/1]port link-type trunk

[Huawei-Ethernet0/0/2]port trunk allow-pass vlan all


在路由器上配置单臂路由

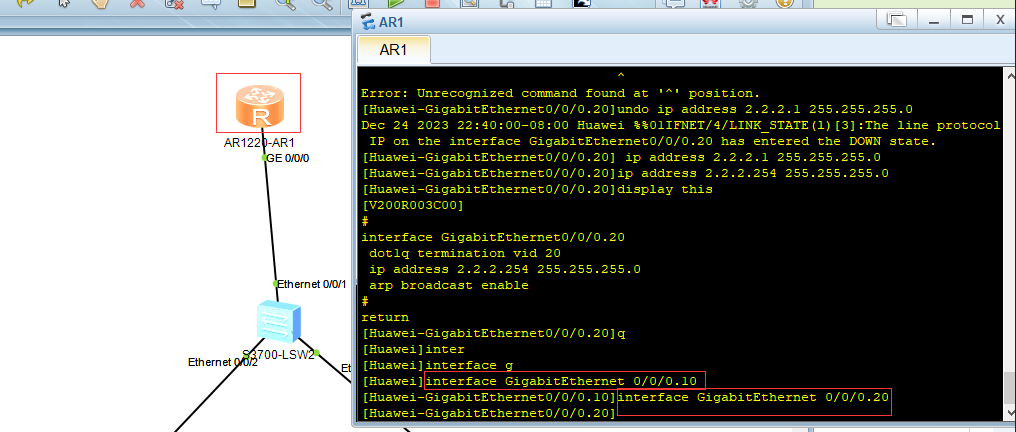

创建两个子接口(好像接口,不用主动创建,进这个子接口就自动创建了)

[Huawei]interface GigabitEthernet 0/0/0.10

[Huawei-GigabitEthernet0/0/0.10]interface GigabitEthernet 0/0/0.20

[Huawei-GigabitEthernet0/0/0.20]


在第一个子接口上配置单臂路由  四步

[Huawei]interface GigabitEthernet 0/0/0.10 #进子接口  1)

[Huawei-GigabitEthernet0/0/0.10]dot1q termination vid 10  #配置终结vlan标签的命令,指定子接口与vlan 10 关联 2)

[Huawei-GigabitEthernet0/0/0.10]arp broadcast enable    #启用广播功能 3)

[Huawei-GigabitEthernet0/0/0.10]ip address 1.1.1.254 255.255.255.0    #配置ip地址 4)

[Huawei-GigabitEthernet0/0/0.10]display this #查看一下在这个子接口上配置的命令

在第二个子接口上配置单臂路由 四步

[Huawei]interface GigabitEthernet 0/0/0.20 #进子接口     1)

[Huawei-GigabitEthernet0/0/0.20]dot1q termination vid 20  #配置终结vlan标签的命令,指定子接口与vlan 20 关联     2)

[Huawei-GigabitEthernet0/0/0.20]arp broadcast enable    #启用广播功能    3)

[Huawei-GigabitEthernet0/0/0.20]ip address 2.2.2.254 255.255.255.0    #配置ip地址    4)

[Huawei-GigabitEthernet0/0/0.10]display this#查看一下在这个子接口上配置的命令

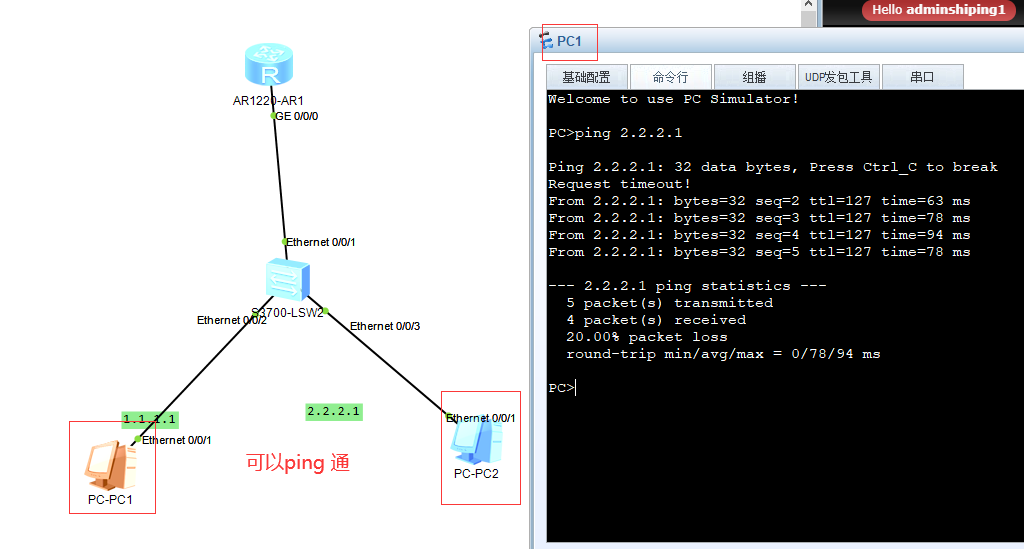

PC>ping 2.2.2.1        #在pc1 上可以ping 通 pc2

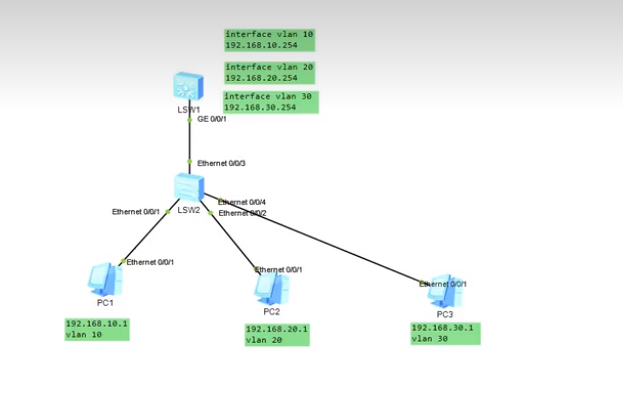

16) P16 入门篇15：ACL访问控制列表



步骤一:创建一个访问控制规则

步骤二:调用这个规则

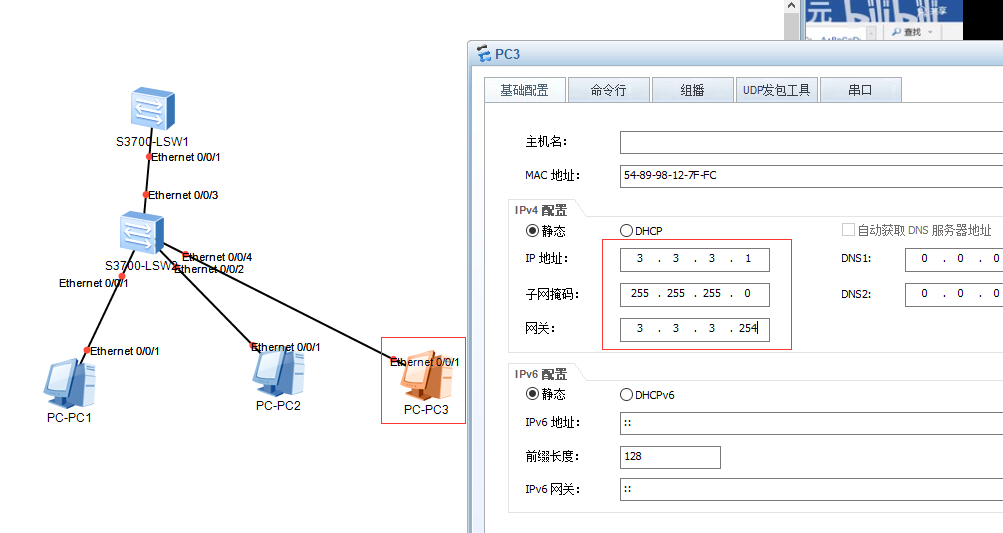

配置pc3

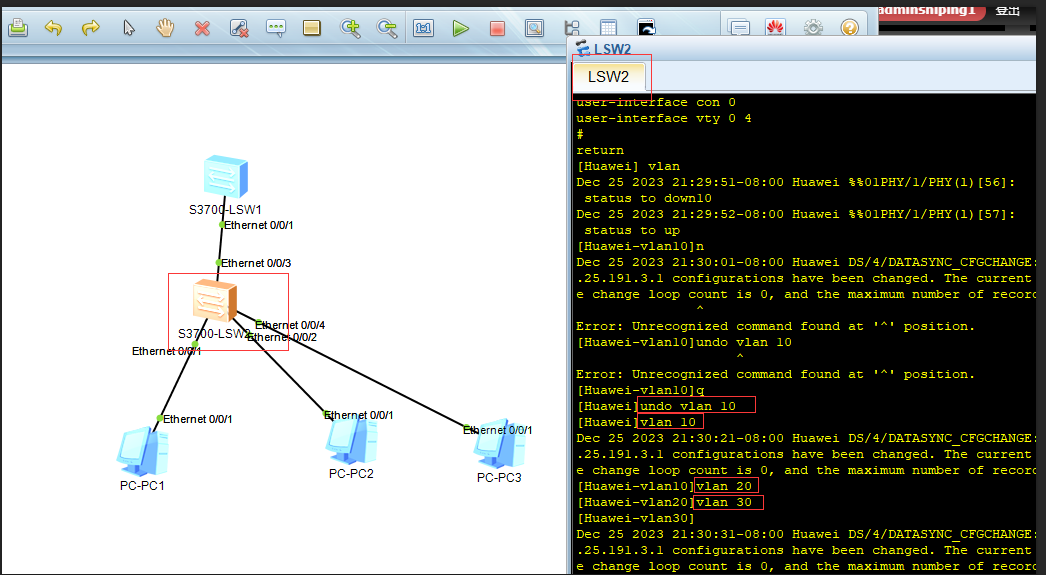

[Huawei]undo vlan 10        #undo 删除以前创建的vlan

[Huawei]vlan 10

[Huawei-vlan10]vlan 20

[Huawei-vlan20]vlan 30

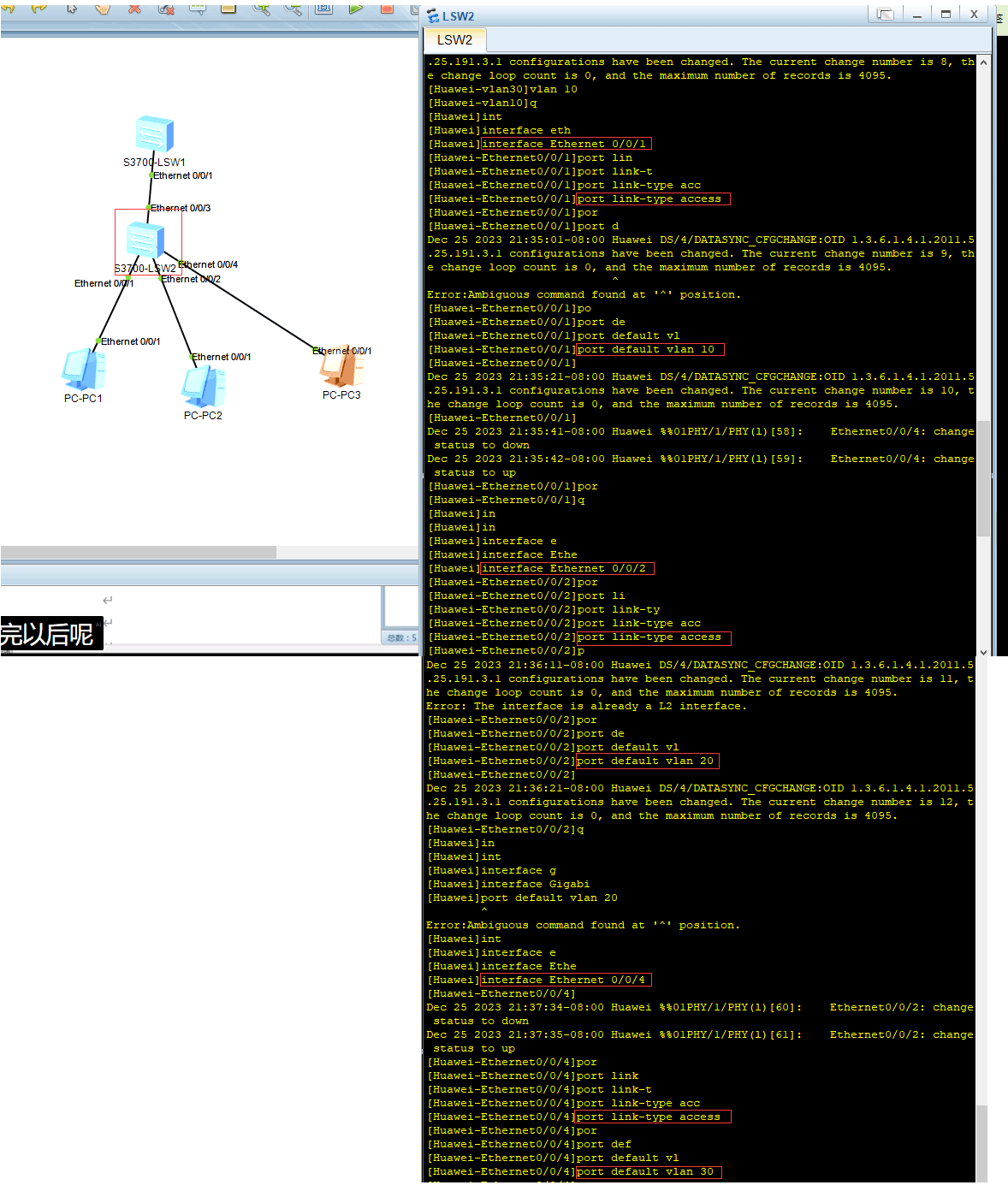

[Huawei]interface Ethernet 0/0/1

[Huawei-Ethernet0/0/1]port link-type access

[Huawei-Ethernet0/0/1]port default vlan 10


[Huawei]interface Ethernet 0/0/2

[Huawei-Ethernet0/0/2]port link-type access

[Huawei-Ethernet0/0/2]port default vlan 20


[Huawei]interface Ethernet 0/0/4

[Huawei-Ethernet0/0/4]port link-type access

[Huawei-Ethernet0/0/4]port default vlan 30

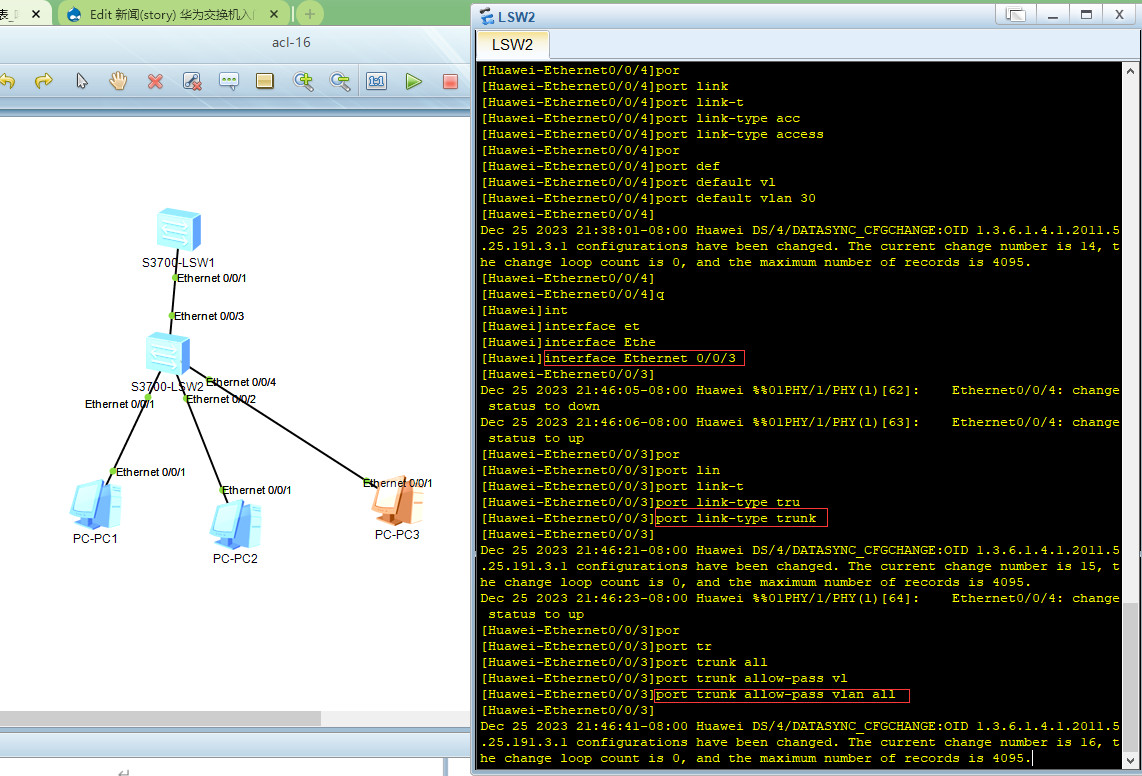

[Huawei]interface Ethernet 0/0/3

[Huawei-Ethernet0/0/3]port link-type trunk

[Huawei-Ethernet0/0/3]port trunk allow-pass vlan all





[Huawei]vlan batch 10 20 30

[Huawei]interface Ethernet 0/0/1

[Huawei-Ethernet0/0/1]port link-type trunk

[Huawei-Ethernet0/0/1]port trunk allow-pass vlan all

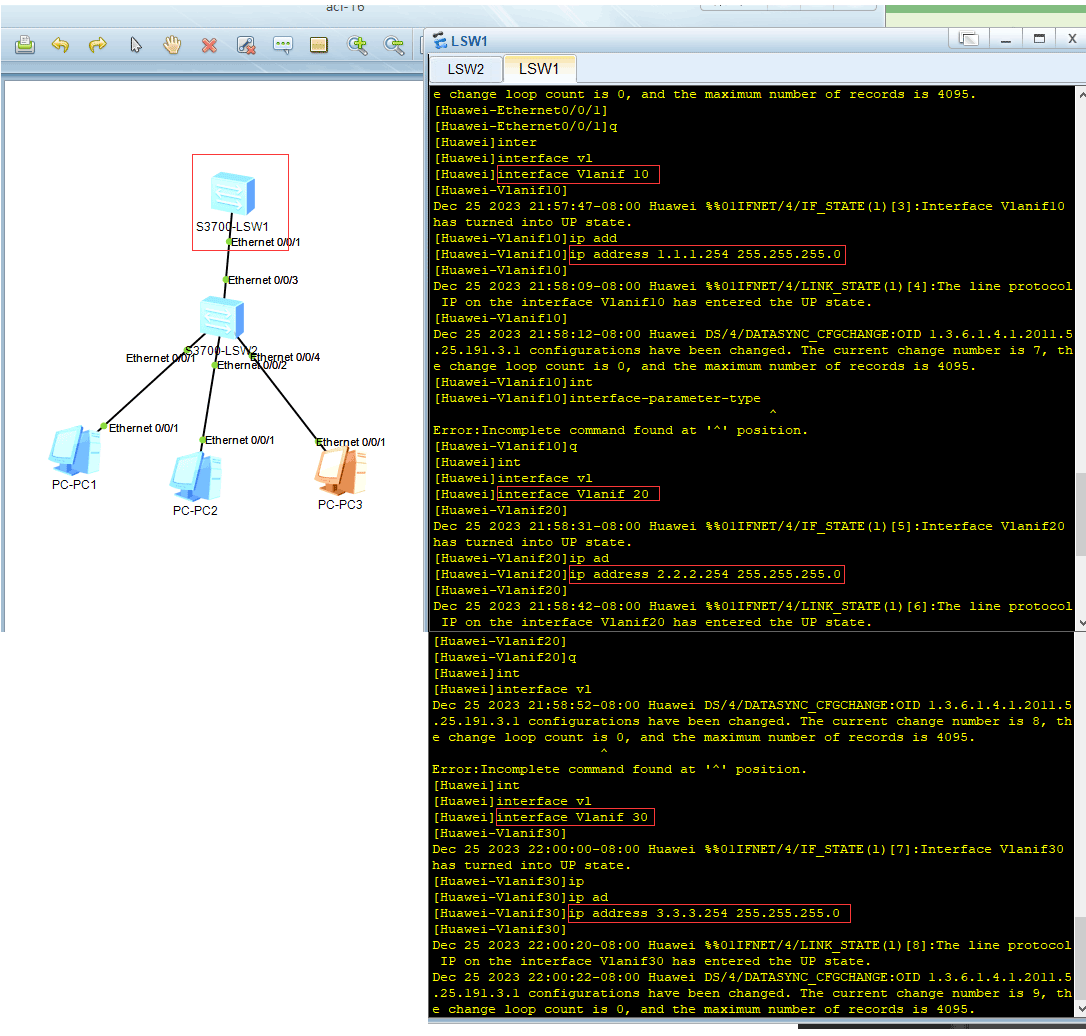

[Huawei]interface Vlanif 10

[Huawei-Vlanif10]ip address 1.1.1.254 255.255.255.0

[Huawei]interface Vlanif 20

[Huawei-Vlanif20]ip address 2.2.2.254 255.255.255.0

[Huawei]interface Vlanif 30

[Huawei-Vlanif30]ip address 3.3.3.254 255.255.255.0
