css 三角形边框

shiping1 的头像
星期五, 2014-08-22 12:48 — shiping1

纯CSS写三角形-border法[晋级篇01]

注意：所有知识点将不考虑IE6 (￣▽￣")

(1)有边框的三角形

在上一篇完成简单的三角形border法后，我们来写下带边框的三角形。

如果是一个正方形，我们写边时，会用到border，但我们这里讨论的三角形本身就是border，不可能再给border添加border属性，所以我们需要用到其他办法。

最容易想到的，是叠加层。思路是将两个三角形叠加在一起，外层三角形稍大一些，颜色设置成边框所需的颜色；内层三角形绝对定位在里面。整体就能形成带边框三角形的假象。

这里就涉及到一个绝对定位的问题，上、下、左、右四种方向的三角形相对于父级定位是不同的。首先我们来看下，当定位都为0（left:0px; top:0px;）时，会发生什么。

HTML：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
<!-- 向上的三角形 -->
<div class="triangle_border_up">
    <span></span>
</div>

<!-- 向下的三角形 -->
<div class="triangle_border_down">
    <span></span>
</div>

<!-- 向左的三角形 -->
<div class="triangle_border_left">
    <span></span>
</div>

<!-- 向右的三角形 -->
<div class="triangle_border_right">
    <span></span>
</div>

CSS:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
/*向上*/
.triangle_border_up{
    width:0;
    height:0;
    border-width:0 30px 30px;
    border-style:solid;
    border-color:transparent transparent #333;/*透明 透明  灰*/
    margin:40px auto;
    position:relative;
}
.triangle_border_up span{
    display:block;
    width:0;
    height:0;
    border-width:0 28px 28px;
    border-style:solid;
    border-color:transparent transparent #fc0;/*透明 透明  黄*/
    position:absolute;
    top:0px;
    left:0px;
}
/*向下*/
.triangle_border_down{
    width:0;
    height:0;
    border-width:30px 30px 0;
    border-style:solid;
    border-color:#333 transparent transparent;/*灰 透明 透明 */
    margin:40px auto;
    position:relative;
}
.triangle_border_down span{
    display:block;
    width:0;
    height:0;
    border-width:28px 28px 0;
    border-style:solid;
    border-color:#fc0 transparent transparent;/*黄 透明 透明 */
    position:absolute;
    top:0px;
    left:0px;
}
/*向左*/
.triangle_border_left{
    width:0;
    height:0;
    border-width:30px 30px 30px 0;
    border-style:solid;
    border-color:transparent #333 transparent transparent;/*透明 灰 透明 透明 */
    margin:40px auto;
    position:relative;
}
.triangle_border_left span{
    display:block;
    width:0;
    height:0;
    border-width:28px 28px 28px 0;
    border-style:solid;
    border-color:transparent #fc0 transparent transparent;/*透明 黄 透明 透明 */
    position:absolute;
    top:0px;
    left:0px;
}
/*向右*/
.triangle_border_right{
    width:0;
    height:0;
    border-width:30px 0 30px 30px;
    border-style:solid;
    border-color:transparent transparent transparent #333;/*透明 透明 透明 灰*/
    margin:40px auto;
    position:relative;
}
.triangle_border_right span{
    display:block;
    width:0;
    height:0;
    border-width:28px 0 28px 28px;
    border-style:solid;
    border-color:transparent transparent transparent #fc0;/*透明 透明 透明 黄*/
    position:absolute;
    top:0px;
    left:0px;
}

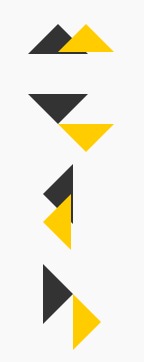

效果如图：

为什么不是我们预想的如下图的样子呢

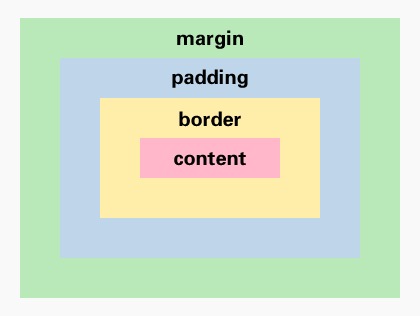

原因是，我们看到的三角形是边，而不是真的具有内容的区域，请回忆下CSS的盒子模型的内容。

绝对定位（position:absolute），是根据相对定位父层内容的边界计算的。

再结合上篇我们最开始写的宽高为0的空div:

这个空的div，content的位置在中心，所以内部三角形是根据中心这个点来定位的。

为了看清楚一些，我们使用上一次的方法，给span增加一个阴影：

1
box-shadow:0 0 2px rgba(0,0,0,1);

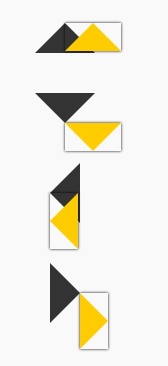

效果如图：

这回我们明确的知道了，内部的三角形都是根据外部三角形实际内容的点来定位的，而非我们肉眼看到的三角形的边界定位。

HTML不变，CSS：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
/*向上*/
.triangle_border_up{
    width:0;
    height:0;
    border-width:0 30px 30px;
    border-style:solid;
    border-color:transparent transparent #333;/*透明 透明  灰*/
    margin:40px auto;
    position:relative;
}
.triangle_border_up span{
    display:block;
    width:0;
    height:0;
    border-width:0 28px 28px;
    border-style:solid;
    border-color:transparent transparent #fc0;/*透明 透明  黄*/
    position:absolute;
    top:1px;
    left:-28px;
}
/*向下*/
.triangle_border_down{
    width:0;
    height:0;
    border-width:30px 30px 0;
    border-style:solid;
    border-color:#333 transparent transparent;/*灰 透明 透明 */
    margin:40px auto;
    position:relative;
}
.triangle_border_down span{
    display:block;
    width:0;
    height:0;
    border-width:28px 28px 0;
    border-style:solid;
    border-color:#fc0 transparent transparent;/*黄 透明 透明 */
    position:absolute;
    top:-29px;
    left:-28px;
}
/*向左*/
.triangle_border_left{
    width:0;
    height:0;
    border-width:30px 30px 30px 0;
    border-style:solid;
    border-color:transparent #333 transparent transparent;/*透明 灰 透明 透明 */
    margin:40px auto;
    position:relative;
}
.triangle_border_left span{
    display:block;
    width:0;
    height:0;
    border-width:28px 28px 28px 0;
    border-style:solid;
    border-color:transparent #fc0 transparent transparent;/*透明 黄 透明 透明 */
    position:absolute;
    top:-28px;
    left:1px;
}
/*向右*/
.triangle_border_right{
    width:0;
    height:0;
    border-width:30px 0 30px 30px;
    border-style:solid;
    border-color:transparent transparent transparent #333;/*透明 透明 透明 灰*/
    margin:40px auto;
    position:relative;
}
.triangle_border_right span{
    display:block;
    width:0;
    height:0;
    border-width:28px 0 28px 28px;
    border-style:solid;
    border-color:transparent transparent transparent #fc0;/*透明 透明 透明 黄*/
    position:absolute;
    top:-28px;
    left:-29px;
}

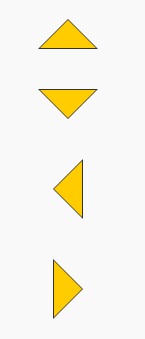

效果如图：

进一步来写气泡框的三角形，如图所示：

HTML：

1
2
3
4
5
6
<div class="test_triangle_border">
    <a href="#">三角形</a>
    <div class="popup">
        <span><em></em></span>纯CSS写带边框的三角形
    </div>
</div>

CSS：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
.test_triangle_border{
    width:200px;
    margin:0 auto 20px;
    position:relative;
}
.test_triangle_border a{
    color:#333;
    font-weight:bold;
    text-decoration:none;
}
.test_triangle_border .popup{
    width:100px;
    background:#fc0;
    padding:10px 20px;
    color:#333;
    border-radius:4px;
    position:absolute;
    top:30px;
    left:30px;
    border:1px solid #333;
}
.test_triangle_border .popup span{
    display:block;
    width:0;
    height:0;
    border-width:0 10px 10px;
    border-style:solid;
    border-color:transparent transparent #333;
    position:absolute;
    top:-10px;
    left:50%;/* 三角形居中显示 */
    margin-left:-10px;/* 三角形居中显示 */
}
.test_triangle_border .popup em{
    display:block;
    width:0;
    height:0;
    border-width:0 10px 10px;
    border-style:solid;
    border-color:transparent transparent #fc0;
    position:absolute;
    top:1px;
    left:-10px;
}





(2)东北、东南、西北、西南三角形的写法

继续，来写西北方（↖），东北方（↗），西南方（↙），东南方（↘）的三角形。

原理如图：

根据颜色的划分，每个可以有两种CSS来写，分别利用不同的边来创造所需三角形。

写一个nw（↖）的例子：

HTML：

1
<div class="triangle_border_nw"></div>

CSS(1)：

1
2
3
4
5
6
7
8
9
.triangle_border_nw{
    width:0;
    height:0;
    border-width:30px 30px 0 0;
    border-style:solid;
    border-color:#6c6 transparent transparent transparent;
    margin:40px auto;
    position:relative;
}

CSS(2)：

1
2
3
4
5
6
7
8
9
.triangle_border_nw{
    width:0;
    height:0;
    border-width:0 0 30px 30px;
    border-style:solid;
    border-color:transparent transparent transparent #6c6;
    margin:40px auto;
    position:relative;
}

两种CSS效果均如图所示：

以上是利用CSS写三角形，晋级到

(1)有边框的三角形

(2)东北、东南、西北、西南三角形的写法

希望对大家有所帮助！(￣▽￣”)





题外话：发现CSS的许多知识点都可以挖掘出一些深层的东西，很有意思~也因为有许多值得推敲的地方，所以写出来没有能做到绝对精简……





相关阅读：

纯CSS写三角形-border法[基础篇]

来自 http://crossjae.diandian.com/css/border02



纯CSS “三角形箭头”Div边框代码

  • 标签：三角形边框　时间：2013-05-18　已阅读：3324
  • 这个代码当然要属于CSS布局的范畴了，能写出这种效果，我真的了羡慕作者啊，用CSS写出这么多形状不同的“三角形”，着实不容易，有些思路是把某些Div边框透明掉就可以模拟三角形了，注意ie6下透明的边要是dotted或dashed。边框的处理值得学习。
<!doctype html>
<html>
<head>
<title>纯CSS实现 “三角箭头”代码</title>
<meta http-equiv="Content-Language" content="zh-CN"/>
<mce:style type="text/css"><!--
span {_overflow:hidden;}
.wp {position: relative; background: red; padding: 20px; color: #fff; margin-bottom: 30px;}
.arrow {position: absolute; left: 30px; top: -32px; width: 0; height: 0; font-size: 0; border-width: 16px; border-style: dashed dashed solid dashed; border-color: transparent transparent red transparent;}
--></mce:style>
<style  type="text/css" _mce_bogus="1">
<!--
span {_overflow:hidden;}
.wp {position: relative; background: red; padding: 20px; color: #fff; margin-bottom: 30px;}
.arrow {position: absolute; left: 30px; top: -32px; width: 0; height: 0; font-size: 0; border-width: 16px; border-style: dashed dashed solid dashed; border-color: transparent transparent red transparent;}
--></style>
</head>
<body>
<div style="padding: 40px; background:#fff;" _mce_style="padding: 40px; background: #fff;">
<div class="wp">
<span class="arrow"></span>“三角形箭头”例1</div>
<div style="position: relative; background: red; padding: 20px; color: #fff; margin-bottom: 30px;" _mce_style="position: relative; background: red; padding: 20px; color: #fff; margin-bottom: 30px;">
<span style="position: absolute; left: 30px; top: -32px; width: 0; height: 0; font-size: 0; border-width: 16px; border-style: dashed dashed solid dashed; border-color: transparent transparent red transparent;" _mce_style="position: absolute; left: 30px; top: -32px; width: 0; height: 0; font-size: 0; border: 16px dashed dashed solid dashed transparent transparent red transparent;"></span>“三角形箭头”例1</div>
<div style="position: relative; border: 4px solid red; padding: 20px; margin-bottom: 30px;" _mce_style="position: relative; border: 4px solid red; padding: 20px; margin-bottom: 30px;">
<span style="position: absolute; left: 30px; top: -32px; width: 0; height: 0; font-size: 0; border-width: 16px; border-style: dashed dashed solid dashed; border-color: transparent transparent red transparent;" _mce_style="position: absolute; left: 30px; top: -32px; width: 0; height: 0; font-size: 0; border: 16px dashed dashed solid dashed transparent transparent red transparent;"></span><span style="position: absolute; left: 30px; top: -27px; width: 0; height: 0; font-size: 0; border-width: 16px; border-style: dashed dashed solid dashed; border-color: transparent transparent #FFF transparent;" _mce_style="position: absolute; left: 30px; top: -27px; width: 0; height: 0; font-size: 0; border: 16px dashed dashed solid dashed transparent transparent #FFF transparent;"></span>“三角形箭头”例2</div>
<div style="position: relative; background: red; padding: 20px; color: #fff; margin-bottom: 30px;" _mce_style="position: relative; background: red; padding: 20px; color: #fff; margin-bottom: 30px;">
<span style="position: absolute; left: 30px; top: -16px; width: 0; height: 0; font-size: 0; border-width: 16px; border-style: dashed dashed dashed solid; border-color: transparent transparent transparent red;" _mce_style="position: absolute; left: 30px; top: -16px; width: 0; height: 0; font-size: 0; border: 16px dashed dashed dashed solid transparent transparent transparent red;"></span>“三角形箭头”例3</div>
<div style="position: relative; background: red; padding: 20px; color: #fff; margin-bottom: 30px;" _mce_style="position: relative; background: red; padding: 20px; color: #fff; margin-bottom: 30px;">
<span style="position: absolute; left: 30px; top: -16px; width: 0; height: 0; font-size: 0; border-width: 16px 24px; border-style: dashed dashed dashed solid; border-color: transparent transparent transparent red;" _mce_style="position: absolute; left: 30px; top: -16px; width: 0; height: 0; font-size: 0; border: 16px 24px dashed dashed dashed solid transparent transparent transparent red;"></span><span style="position: absolute; left: 14px; top: -32px; width: 0; height: 0; font-size: 0; border-width: 16px; border-style: dashed dashed solid dashed; border-color: transparent transparent #fff transparent;" _mce_style="position: absolute; left: 14px; top: -32px; width: 0; height: 0; font-size: 0; border: 16px dashed dashed solid dashed transparent transparent #fff transparent;"></span>“三角形箭头”例4</div>
<div style="position: relative; background: red; width: 160px; padding: 20px; color: #fff; margin-bottom: 30px;" _mce_style="position: relative; background: red; width: 160px; padding: 20px; color: #fff; margin-bottom: 30px;">
<span style="position: absolute; left: 0px; top: -12px; width: 188px; height: 0; font-size: 0; border-width: 6px; border-style: dashed dashed solid dashed; border-color: transparent transparent red transparent;" _mce_style="position: absolute; left: 0px; top: -12px; width: 188px; height: 0; font-size: 0; border: 6px dashed dashed solid dashed transparent transparent red transparent;"></span>
模拟梯形边<span style="position: absolute; left: 0px; bottom: -12px; width: 188px; height: 0; font-size: 0; border-width: 6px; border-style: solid dashed dashed dashed; border-color: red transparent transparent transparent;" _mce_style="position: absolute; left: 0px; bottom: -12px; width: 188px; height: 0; font-size: 0; border: 6px solid dashed dashed dashed red transparent transparent transparent;"></span>
</div>
<h2>看看这个例子就会明白所谓“三角边”了</h2>
<div style="border-width:40px;border-style:solid;border-color:red green black blue;line-height:0;font-size:0;overflow:hidden;width:100px;height:0" _mce_style="line-height: 0; font-size: 0; overflow: hidden; width: 100px; height: 0; border: 40px solid red green black blue;"></div>
<h2>把某些边透明掉就可以模拟三角形了，注意ie6下透明的边要是dotted或dashed</h2>
<div style="border-width:40px;border-style:dashed dashed solid dashed;border-color:transparent transparent red transparent;line-height:0;font-size:0;width:0;height:0" _mce_style="line-height: 0; font-size: 0; width: 0; height: 0; border: 40px dashed dashed solid dashed transparent transparent red transparent;"></div>
<div style="border-width:40px;border-style:dashed solid solid dashed;border-color:transparent blue red transparent;line-height:0;font-size:0;width:0;height:0" _mce_style="line-height: 0; font-size: 0; width: 0; height: 0; border: 40px dashed solid solid dashed transparent blue red transparent;"></div>
</div>
</body>
</html>
 可以运行代码看效果的
来自 http://www.codefans.net/jscss/code/4214.shtml
