Canvas中不仅可以画线（路径），还能画很多其他的图像，这一章就介绍Canvas的其他两种绘图API。
矩形
我们在上一章只用线来画了一个矩形，其实可以一下子就画出来的，用下面函数：
- ctx.fillRect(x, y, width, height)
画一个填充的矩形，x, y是矩形左上坐标，剩余两个不是右下坐标而是宽度和高度。 - ctx.strokeRect(x, y, width, height)
类似的，不过只画线不填充。 - ctx.clearRect(x, y, width, height)
把指定的区域删除。
我们先准备三个Canvas，(html代码如下）：
| <h2>fillRect()</h2> <canvas id="c1" width="140" height="140"></canvas> <h2>strokeRect()</h2> <canvas id="c2" width="140" height="140"></canvas> <h2>clearRect()</h2> <canvas id="c3" width="140" height="140"></canvas> |
然后是我们的绘图参数：
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 | onload = function() { draw1(); draw2(); draw3(); }; /* fillRect() */ function draw1() { var canvas = document.getElementById('c1'); if ( ! canvas || ! canvas.getContext ) { return false; } var ctx = canvas.getContext('2d'); ctx.beginPath(); ctx.fillRect(20, 20, 80, 40); } /* strokeRect() */ function draw2() { var canvas = document.getElementById('c2'); if ( ! canvas || ! canvas.getContext ) { return false; } var ctx = canvas.getContext('2d'); ctx.beginPath(); ctx.strokeRect(20, 20, 80, 40); } /* clearRect() */ function draw3() { var canvas = document.getElementById('c3'); if ( ! canvas || ! canvas.getContext ) { return false; } var ctx = canvas.getContext('2d'); ctx.beginPath(); ctx.fillRect(20, 20, 100, 100); ctx.beginPath(); ctx.clearRect(50, 70, 60, 30); } |

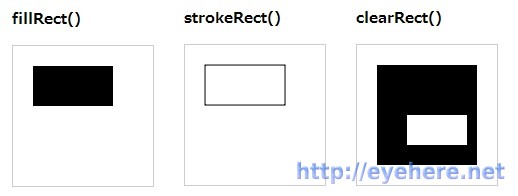

结果如下图所示，就不提供实际的演示文件了，请自己输入确认。
上一次我们使用线绘的时候，还是用了fill和stroke方法，现在是不需要的。
圆（弧）
先看一下参数：
- ctx.arc(x, y, radius, startAngle, endAngle, anticlockwise)
画圆或者圆弧。x,y为圆心坐标，radius为半径，startAngle,endAngle为开始/结束划圆的角度，anticlockwise为是否逆时针画圆（True为逆时针，False为顺时针）。
注意这里的角度为弧度制，所以如果画一个正圆的话，是0 -> Math.PI * 2，而画60°的话，就是0 -> 60 * Math.PI / 180，最过分的是，这个和我们一般几何里的x方向0°，y方向90°反过来了……利用上面的Canvas，再画圆试试：
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 | onload = function() { draw1(); draw2(); draw3(); }; /* 整个圆 */ function draw1() { var canvas = document.getElementById('c1'); if ( ! canvas || ! canvas.getContext ) { return false; } var ctx = canvas.getContext('2d'); ctx.beginPath(); ctx.arc(70, 70, 60, 0, Math.PI*2, false); ctx.stroke(); } /* 10° ~ 80°，无填充 */ function draw2() { var canvas = document.getElementById('c2'); if ( ! canvas || ! canvas.getContext ) { return false; } var ctx = canvas.getContext('2d'); ctx.beginPath(); ctx.arc(70, 70, 60, 10 * Math.PI / 180, 80 * Math.PI / 180, true); ctx.stroke(); } /* 10° ~ 80°，填充 */ function draw3() { var canvas = document.getElementById('c3'); if ( ! canvas || ! canvas.getContext ) { return false; } var ctx = canvas.getContext('2d'); ctx.beginPath(); ctx.arc(70, 70, 60, 10 * Math.PI / 180, 80 * Math.PI / 180, true); ctx.fill(); } |

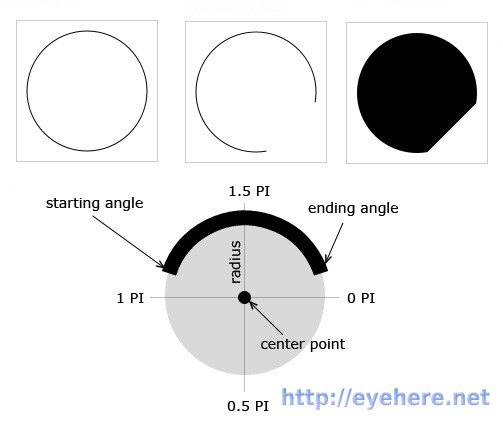

结果如下图的上三个情况，也请自己输入加深印象。
下图为startAngle=1.1PI，endAngle=1.9PI，anticlockwise为false的情况下的绘制情况，注意从x轴方向开始，往下走角度开始。
这个方法便需要用户手动调用fill或stroke方法（为什么如此不统一……）。
到现在为止画的图像都是黑白的，下一次讲述颜色，HTML5中的Canvas（颜色）。
