HP CQ45如何拆机

shiping1 的头像

HP CQ45如何拆机

  •
  • |
  • 浏览:9707
  • |
  • 更新:



HP 闪屏门让很多用户很受伤,迫不得已我也去换了一块屏幕,但是我是从网上买了自己装的。本人是女生。所有技术都是自己摸索出来的。

CQ40,CQ45系类的拆机比较繁琐,特别制作了CQ45的图解,帮助大家能更轻松的安装好屏幕哦

工具/原料

  • 螺丝刀

  • 小盒子之类的容器,用来装取下来的螺丝以免丢失

步骤/方法

  1. 1

    切断电源,拔掉电池,把红色划线部分的螺丝先拧下来。用小盒子装好

    HP CQ45如何拆机
  2. 2

    拆下电池、盖板、光驱

  3. 3

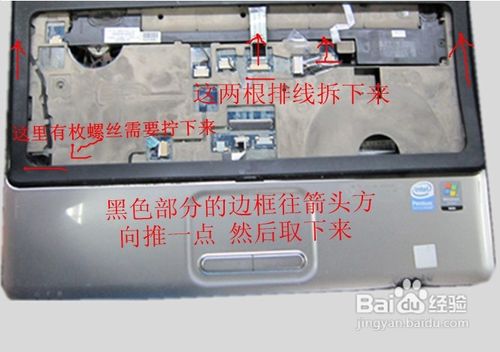

    再将电脑翻盖打开,拆下键盘。(第一次拆机的话需要一定的力度才能将键盘扣下来。因为键盘是被胶粘住的。如果蛮力扣不下来,建议还是找专业人士。)

  4. 4
    HP CQ45如何拆机
  5. 5
    HP CQ45如何拆机
  6. 6
    HP CQ45如何拆机
    END

注意事项

  • 一定要把电池和电源切断哦,免得对机器不利!!切记!!


来自 http://jingyan.baidu.com/article/5bbb5a1b5d3e3413eba179ff.html

http://v.youku.com/v_show/id_XMTQ1OTY2MjE2.html
http://v.youku.com/v_show/id_XMzgzODE5MDYw.html

惠普HP CQ40 CQ45拆机除尘 图文教程

惠普HP CQ40 CQ45拆机除尘  图文教程(转)

最近刚刚编辑了CQ40的拆机图文教程,可以去看看,比这个更加详细的

惠普HP CQ40拆机 图文教程,适用于CQ40 CQ45拆机

http://hi.baidu.com/yanmingjava/blog/item/3afe7a4435df7630cffca3ae.html



HP  CQ40和CQ45的结构是差不多的,所以以cq40来示范。

    好了,废话少说了,拆机、上图:
   不好意思再啰嗦下,拆机的朋友首先要记得放静电哦,可以把手放在接地的金属物上,或者放在自来水上冲一会再擦干。静电击穿芯片别怪我。拔掉交流电源。

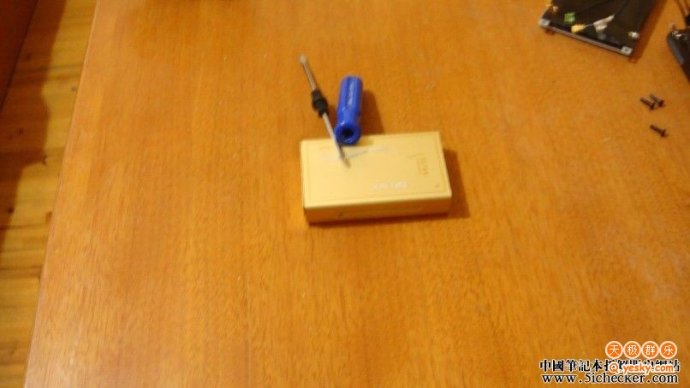

   主角登场:两用螺丝刀(一字口的拆CPU,十字口的拆其它所有螺丝)

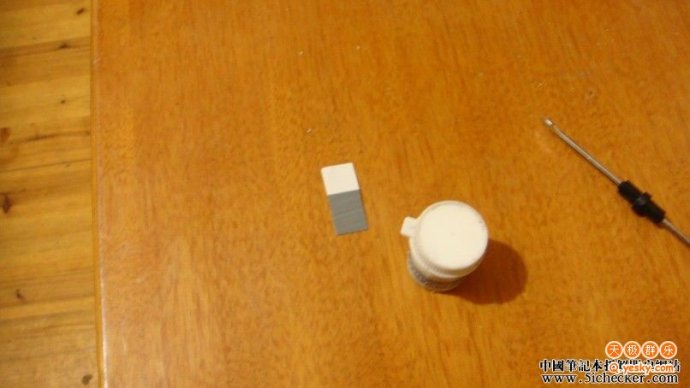

   散热硅胶和CPU上的散热贴

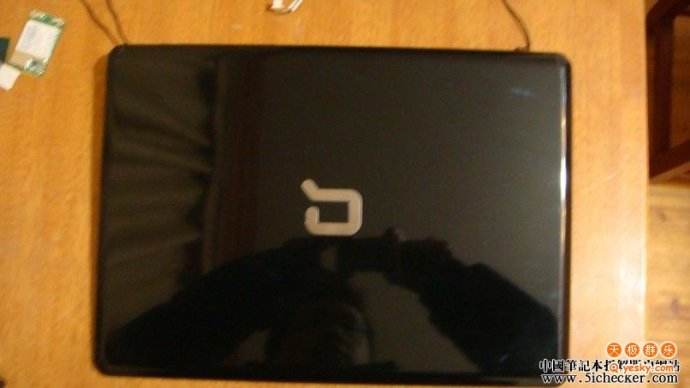

   正面照(A面)

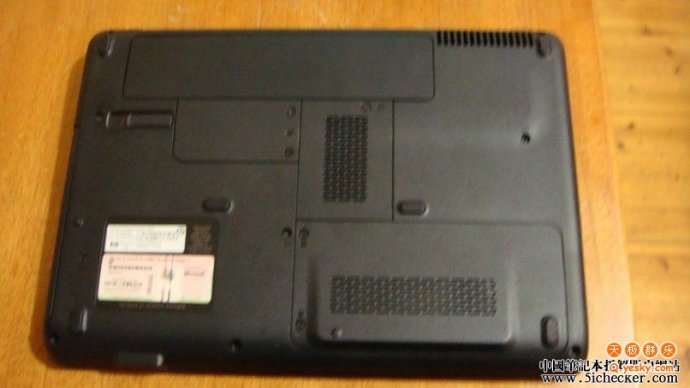

   反面照(D面)

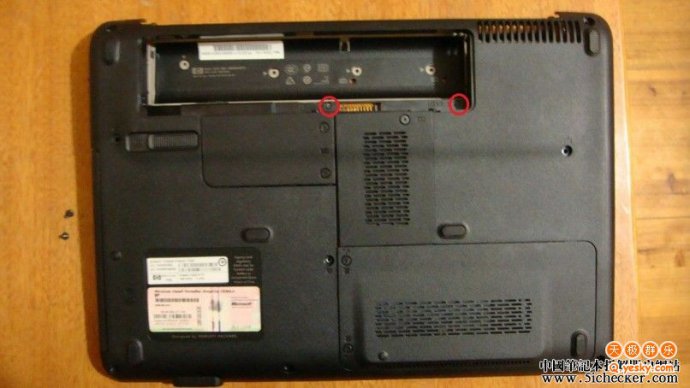

   第一步:拆掉电池,不要忘记了红圈这里的两颗螺丝。共6颗小螺丝。






   第二步:把3个盖子拆掉(硬盘盖、内存盖、主板电池盖)

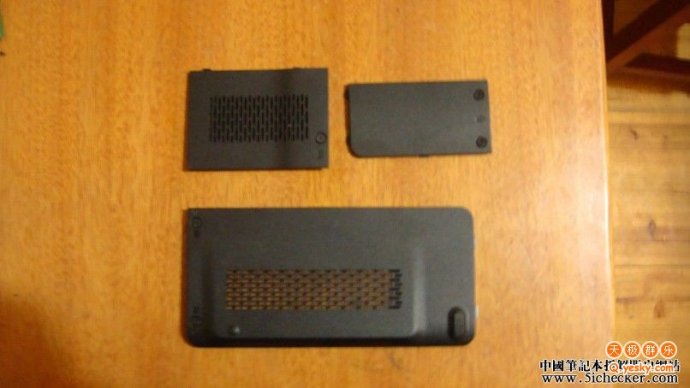

   盖子合影留恋

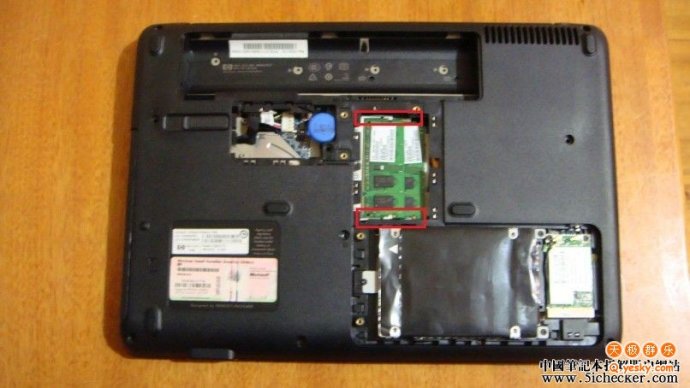

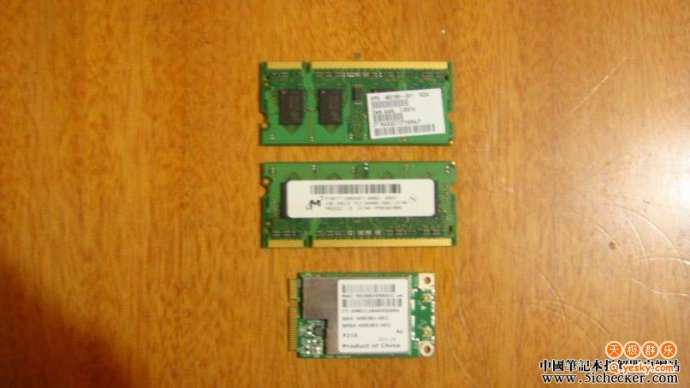

   第三部:拆下内存和无线网卡。内存拆法是把内存条两端的卡子向外稍微掰开,让卡子离开内存条两端缺口,再向上45°拔出。看上面第二张图上画红框的部位。
   镁光DDR2 800 2G内存。要是2G一根的那该多好,免得升级造成浪费。

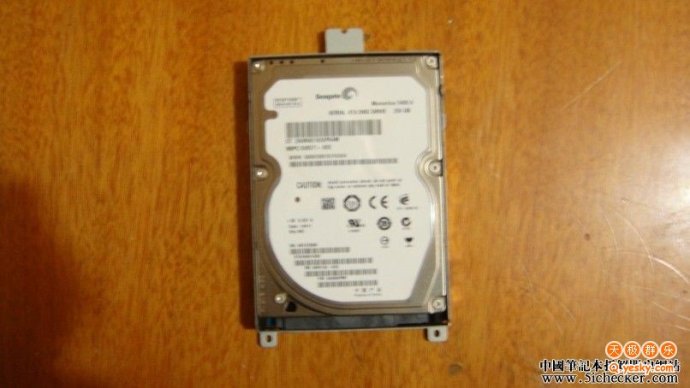

   拆掉硬盘上的3颗小螺丝,再向左推就能拿下来。

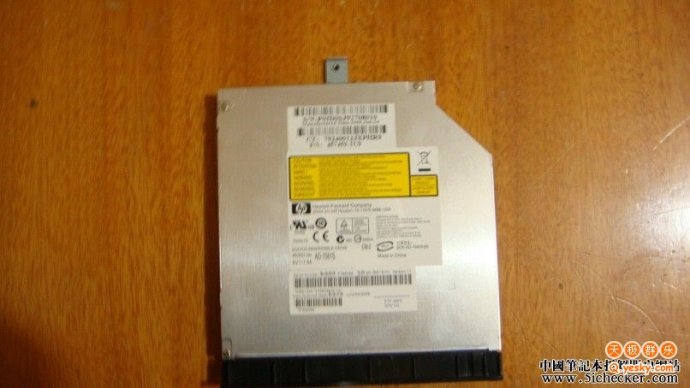

   D面螺丝拆尽后,扣住光驱挡板就能拖出光驱

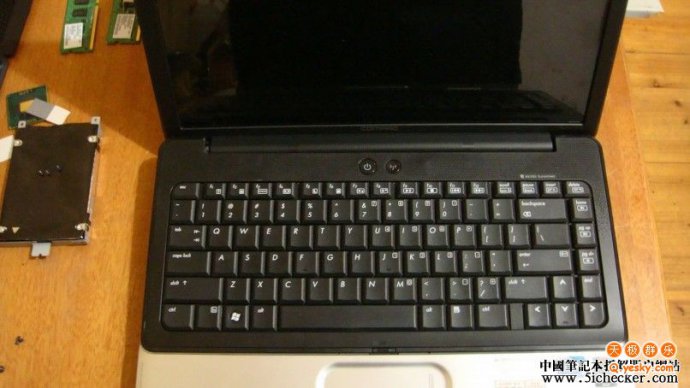

   B面和C面照
   拆完D面能拆的螺丝,(有些螺丝在后面的图片中特别提醒拆  红色加粗表示)拿出硬盘、内存、无线网卡、光驱后,接下来拆C面







  C面首先拆键盘,拆法:双手按住键盘往下拉,让键盘上方的几个黑色小卡子离开键盘。如果拿不出,请往下拉键盘的同时,用薄的东西在键盘上方往下轻轻撬。在那4、5个卡子的左右撬。键盘离开C面时,不要忘记了拔掉键盘与主板的排线。方法:把主板上键盘排线两端的卡子向上推开,才能拿出键盘排线。不能硬拽。

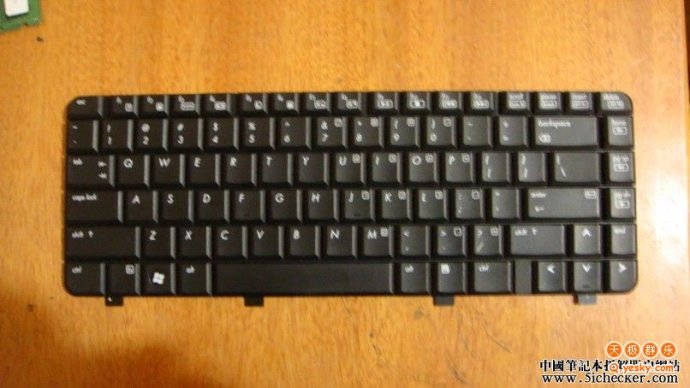

   键盘正面

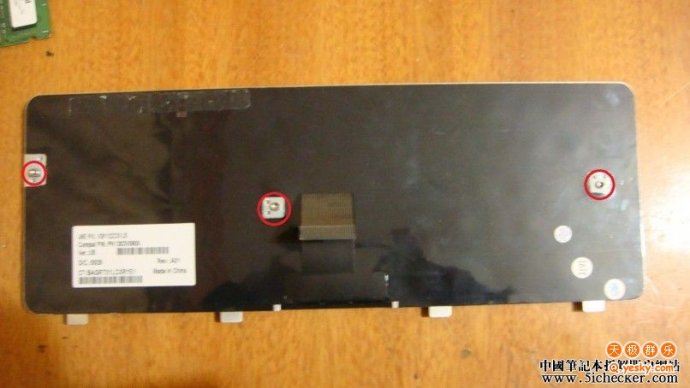

   键盘背面    红圈处是笔记本底面上螺丝的地方,把D面中间3颗螺丝拧下,键盘才拆的动。中间是键盘插在主板上的排线。

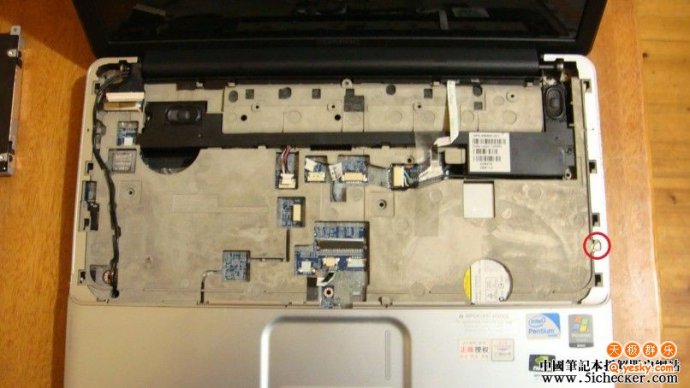

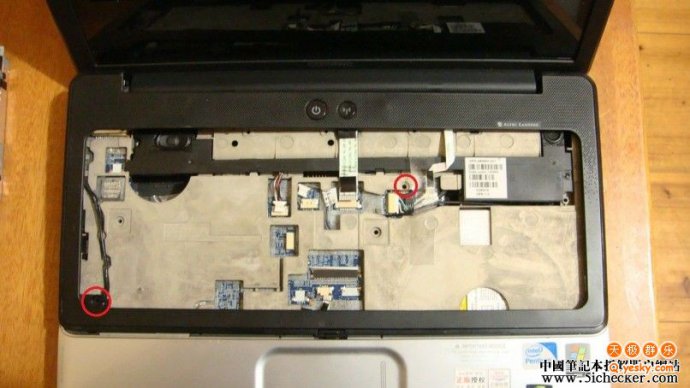

   拿掉键盘后,可以看到中间的喇叭和左边黑色无线网卡的天线。画红圈处的螺丝拿掉,再沿黑框外边沿轻撬,就可以取出电源和无线开关所在的面板了。我是用指甲沿黑框外边沿划开的。如果取不出,请看下面红字。

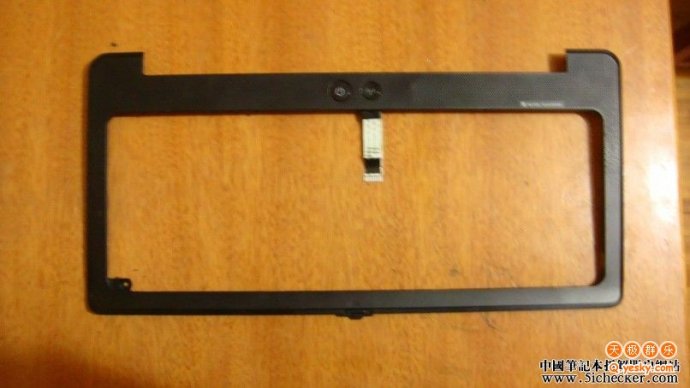

   电源和无线开关所在的面板







   反面
   这里特别提醒红圈处的金属片有螺丝与C壳相连,应该在拿出光驱后,把光驱位C壳上的一颗极小的螺丝拆了。不要像我硬撬,把金属片撕了。






    取走电源和无线开关所在的面板    红圈与上图红圈对应,应该在C壳红圈下拧下那颗极小的螺丝

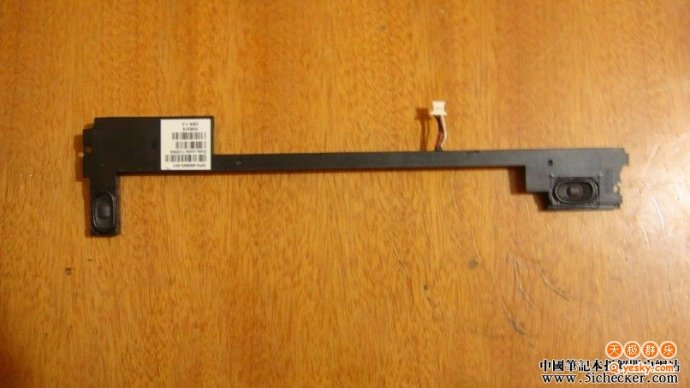

   喇叭照
   拧下两端的两颗螺丝,再拔出中间连线,就能拿出喇叭

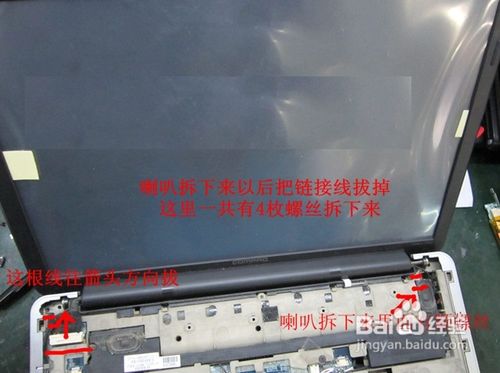

   拿走喇叭,接下来应该拆去显示屏。方法:

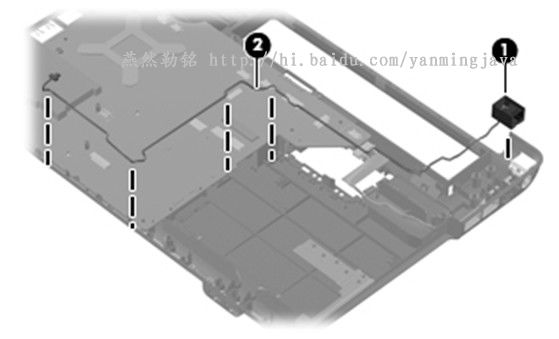

   1、把左边两根黑色的无线天线从D面慢慢拽出来,再从卡线槽里退出来
   2、把屏幕右边的一根线从线槽里拉出来,并且拔掉连接主板中间的白色插头。
   3、把屏幕的排线(左边,用黑色胶布裹着的)从主板上轻轻拔出
   4、拆掉显示器连接主板的四颗螺丝,往上轻轻提起屏幕,就能拿出来了

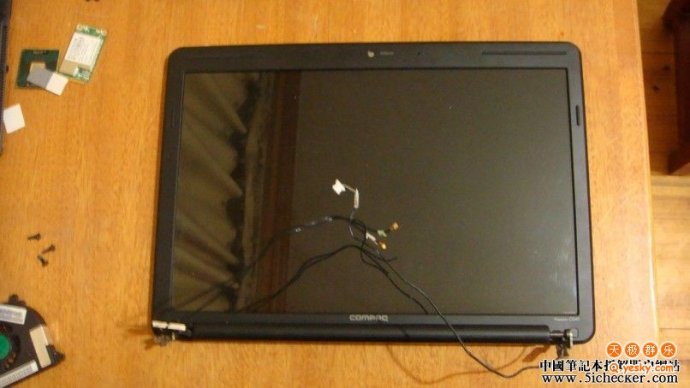

   液晶屏

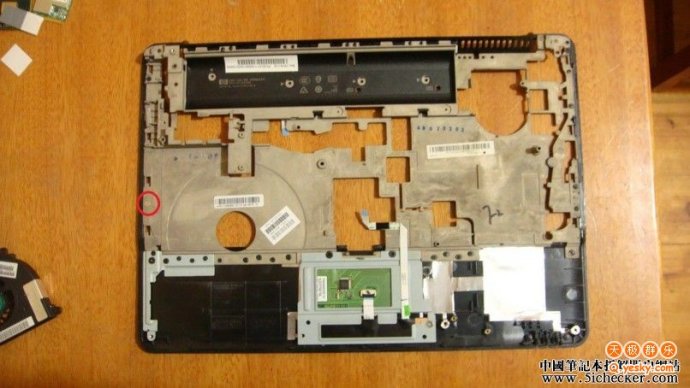

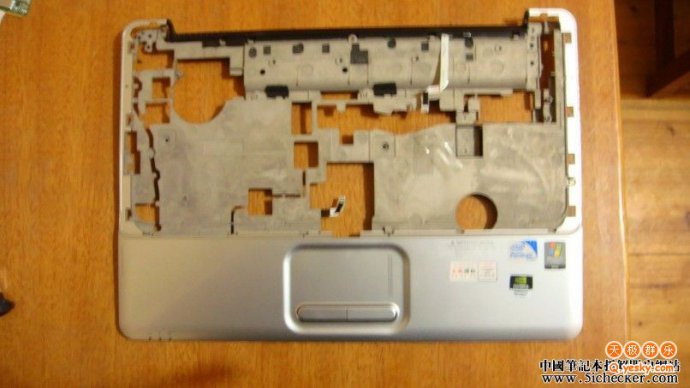

   C壳
   拔掉两个白色的连接主板的插条,然后在C壳边沿轻撬,C壳就能离开主板。拿不出的请看看与电池处壳有没有分离开。






  C壳背面  画红圈的就是拆掉光驱后,要拆的那颗极小的螺丝的位置






   主板  可以看到风扇(左边)、USB(右上)、电源(右上)、耳麦(右下)与主板相连。电池的插头在中间与主板相连。







   背面

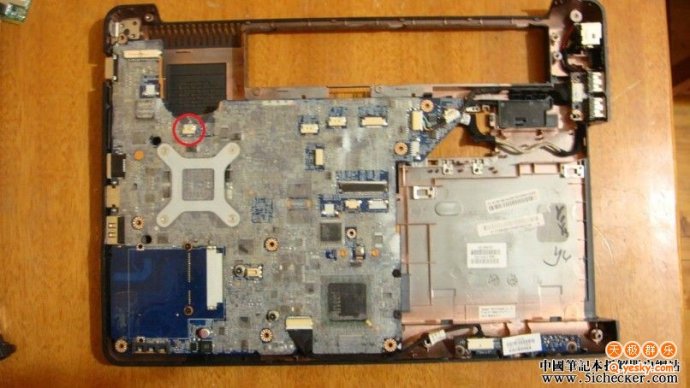

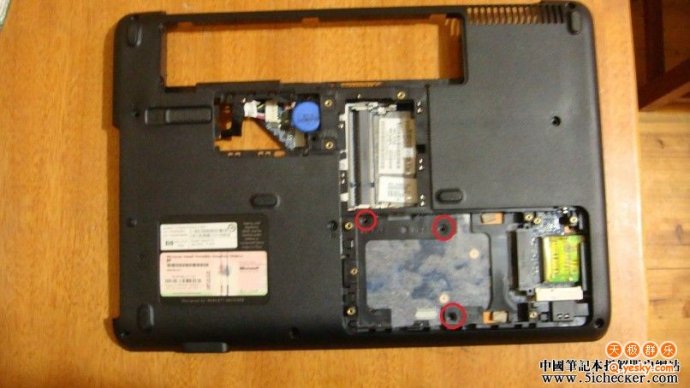

 特别注意:画红圈处的螺丝要在拆下硬盘后拧下,否则主板与D壳不能分离。

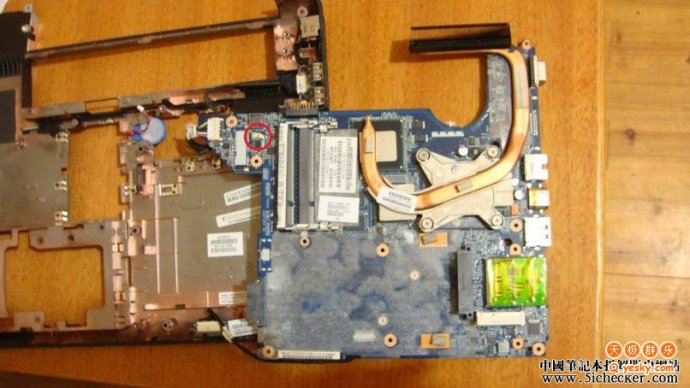

   主板正面  可以看到主板电池、以及散热铜管。画红圈处是主板电池与主板相连处。
   散热铜管只有在CPU上方有4颗螺丝连接主板,我们按照铜管上标的数字1、3、2、4对角线的顺序拧,就能拿下铜管。拆CPU需要我们用“一字”螺丝刀,在CPU头部插进去,从锁定方向拧到解锁方向,就行了。(CPU底座上有标志)实在不好意思,忘记拍照了。
   拆成这样,我想也差不多了,只有耳麦、电源、USB连线没有拆下,否则主板可以单独拿开了。原谅我的偷懒。

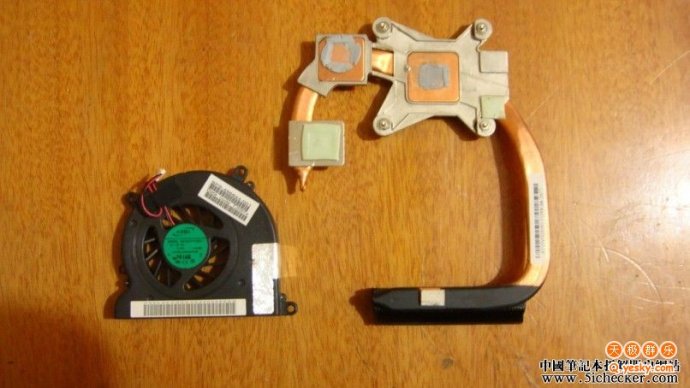

  风扇和散热铜管







  拆掉散热铜管后,可以看到北桥芯片、G103M显卡(可惜焊死在主板上了)、T4200CPU了。因为T4200被我卖了,所以没有照片。

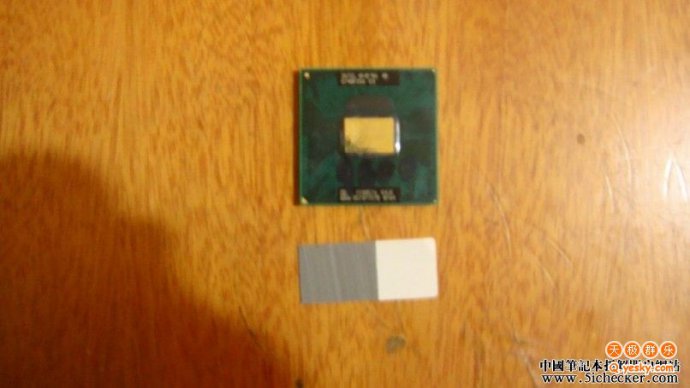

这是我从淘宝买的T9600 ES不显CPU,黄晶的。







按照相反的顺序装机



惠普HP CQ40拆机 图文教程,适用于CQ40 CQ45拆机



来自 http://hi.baidu.com/yanmingjava/item/93dfbef2ecd28e11ce9f32de

惠普HP CQ40拆机 图文教程,适用于CQ40 CQ45拆机

                              惠普HP CQ40拆机 图文教程,适用于CQ40 CQ45拆机

此文为首发

   最近看到很多童鞋将帖子直接复制到自己博客上,也不给个出处,想想本人从英文网站上辛辛苦苦切的图、编辑文字,本人很受伤害,后果会很严重的。请各位童鞋转贴也给本人加个分享链接咯,谢谢各位童鞋。。。

        直接来图

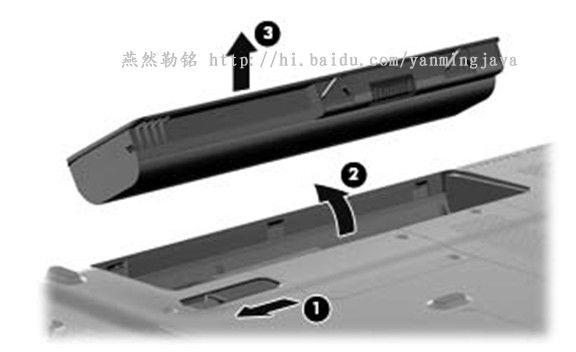

1. 卸下电池:有图为证(如下图)

  2.卸下光驱

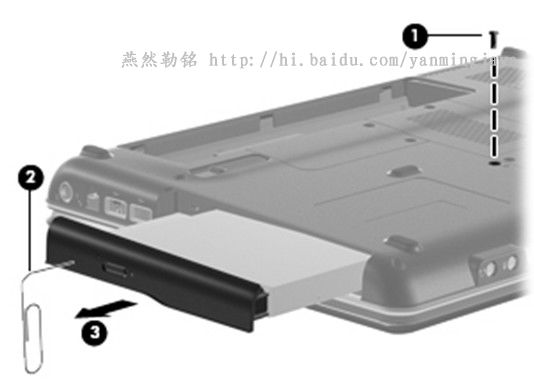

       拧开固定光驱螺丝,将光驱提出来(如下图)

3.卸载硬盘

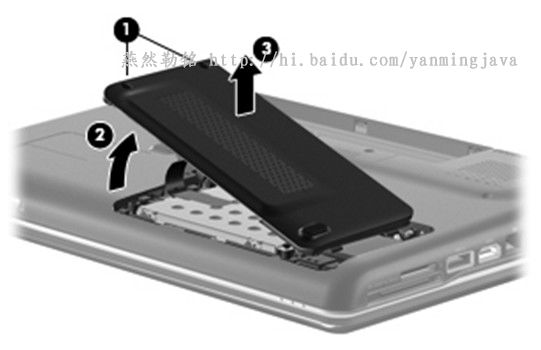

   拧开固定硬盘盖螺丝,取下硬盘盖(如下图)

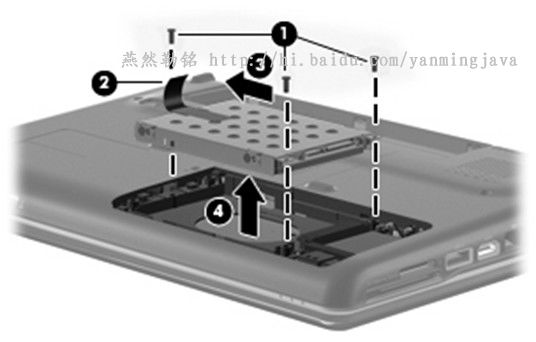

  先拧开固定硬盘螺丝1,抓住聚酯薄膜标签2往3方向拉,提起硬盘就出来了   (一拧二拉三提)(如下图)

 4.卸载 WLAN无线模块

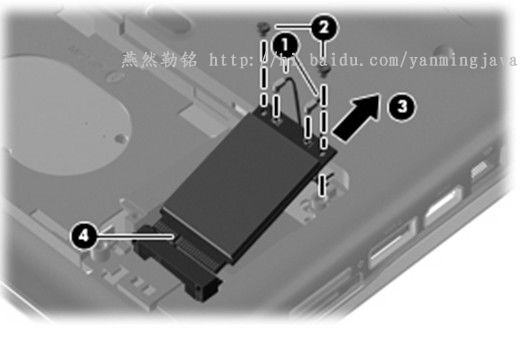

      断开WLAN电缆,拧开螺丝,取出WLAN模块(如下图)


5.取RTC电池

     拧开螺丝,打开RTC电池盖(如下图)

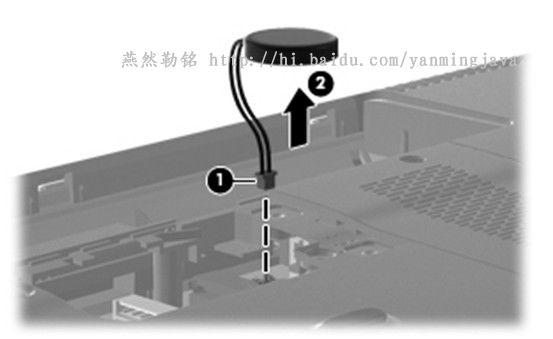

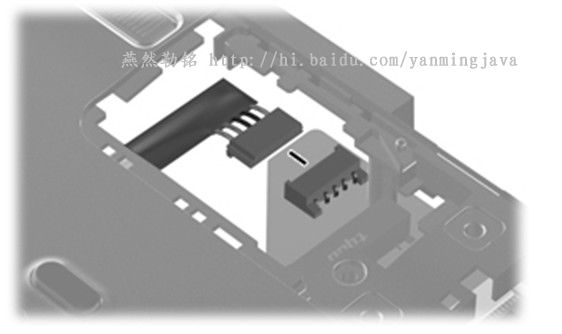

 断开RTC电池电缆。取下RTC电池(如下图)

   6.卸载内存

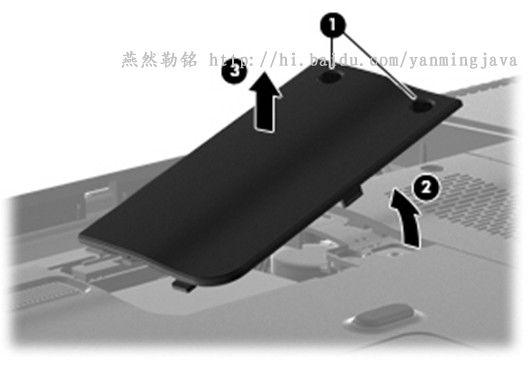

     拧开螺丝,打开内存盖(如下图)

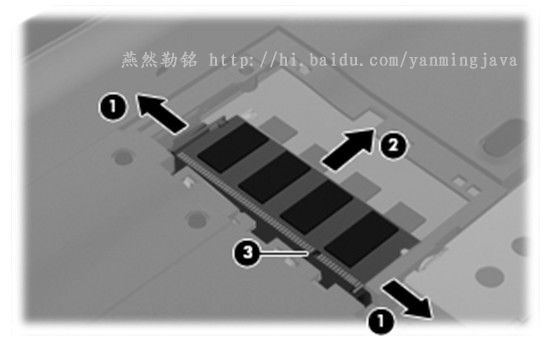

         取下内存(如下图)

  7.卸载键盘

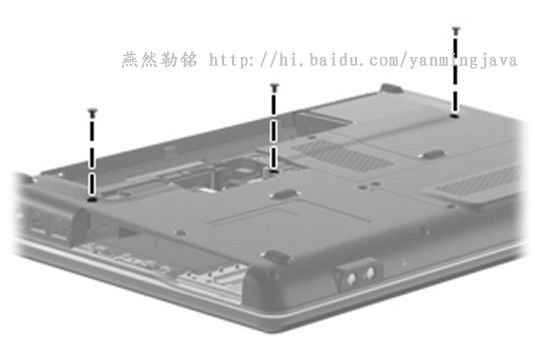

        拧开固定键盘螺丝(如下图)

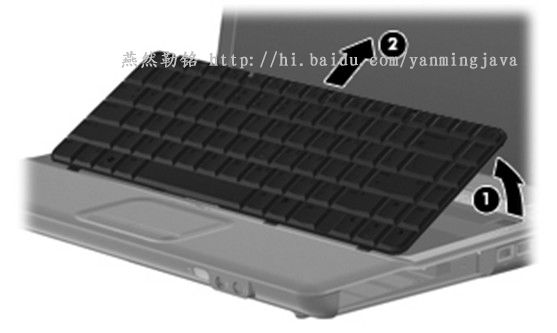

        抬起键盘①,直到一定角度,滑动键盘② (如下图)

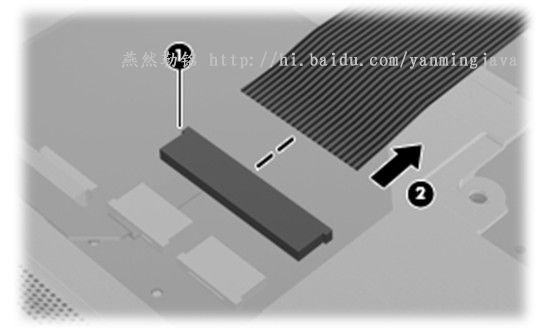

   断开ZIF连接器,取下键盘。(如下图)

8.卸载键盘盖

         卸下螺丝。(如下图)

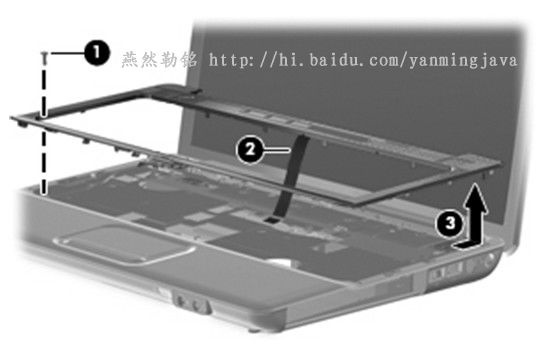

      尽可能计算机打开,拧开固定螺丝,断开LED板电缆从低插入力(LIF)的②主机板上的连接器。抬起键盘的后缘盖③,直到它从计算机分离,卸下键盘盖。(如下图)

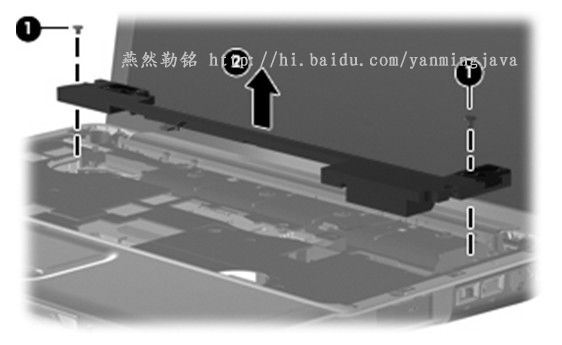

    9.卸载扬声器

       断开扬声器和大写指示灯电缆(如下图)

      拧开固定扬声器螺丝,取下扬声器(如下图)

       10.卸载显示屏

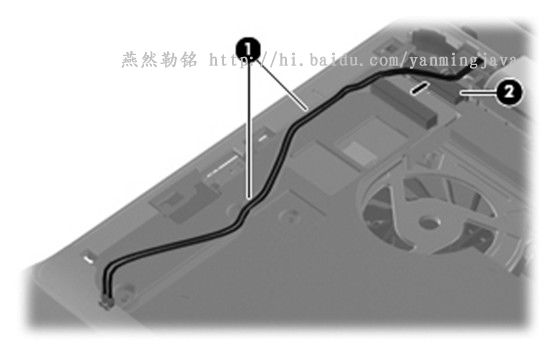

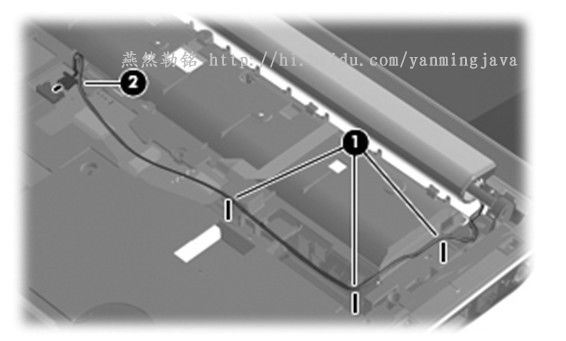

         取出WLAN无线电缆1,断开显示器电缆2(如下图)


        断开MIC电缆(如下图)

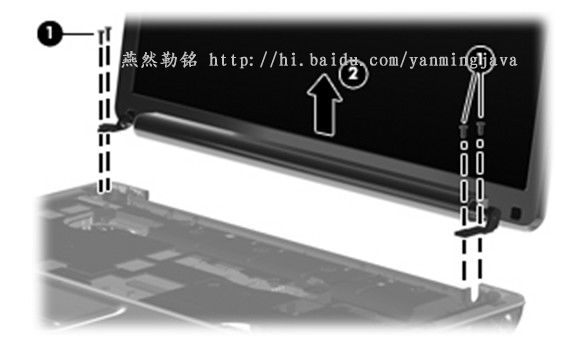

      卸下用于固定显示器和机器的螺丝;提起显示器组件②直线上升,并取下来(如下图)

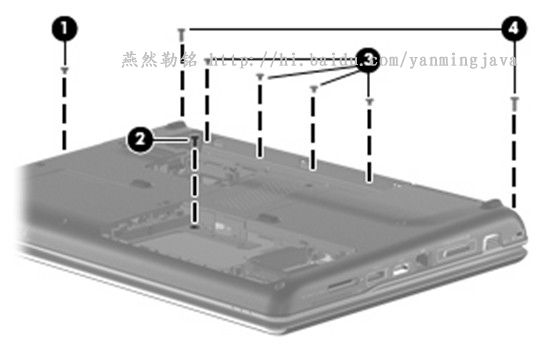

  11.卸载顶盖

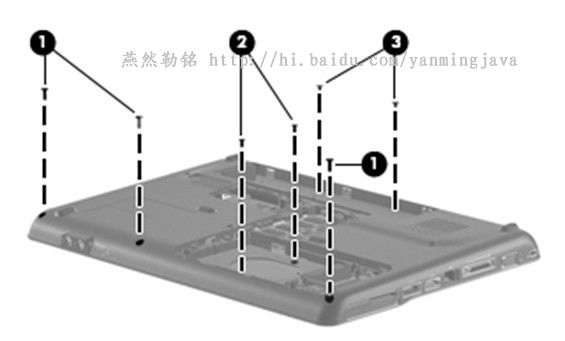

     取出固定顶盖螺丝。(如下图)
         ****注意、应该在拿出光驱后,光驱位有一颗极小的螺丝拆了。不要硬撬,把金属片弄断

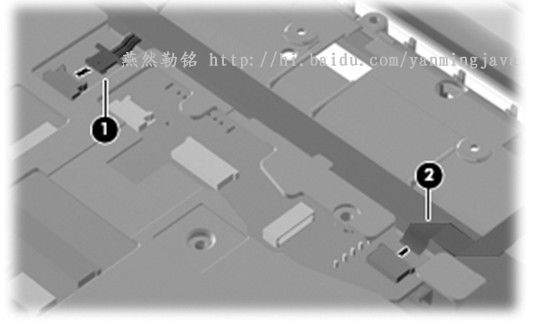

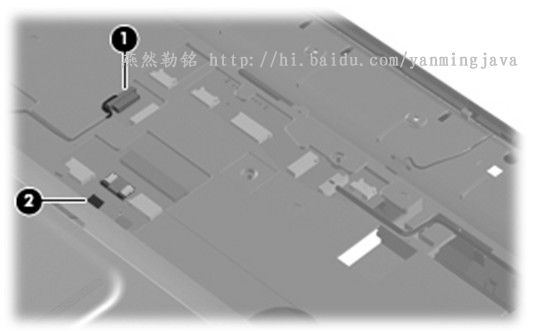

       断开以下连接主板电缆: 蓝牙模块电缆1 ,触摸板ZIF连接2(如下图)

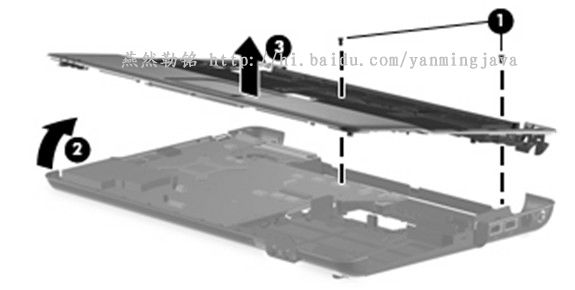

     拧开固定螺丝,提起顶盖前檐直至一定角度。提起顶盖至卸下顶盖(如下图)

   12.卸载蓝牙模块、MODEM模块、音频板、USB板、电源控制器

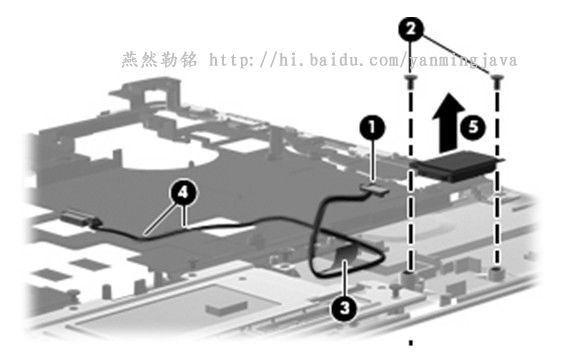

       卸载蓝牙模块 (如下图)

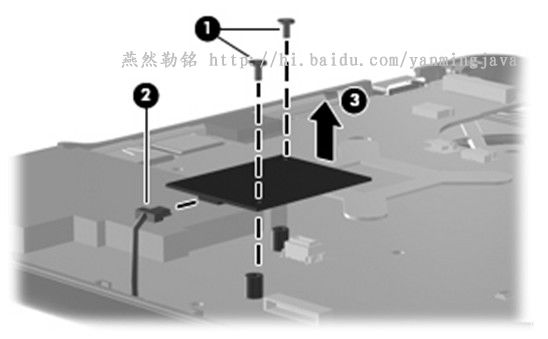

     卸载MODEM模块(如下图)


      卸载Audio板(如下图)

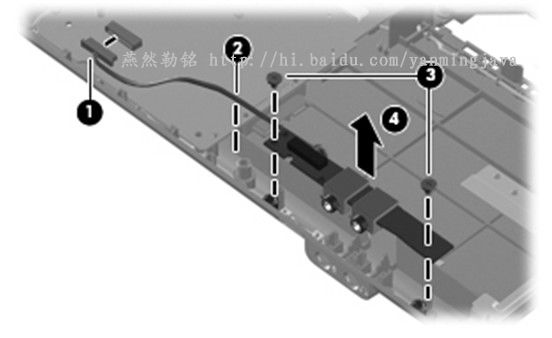

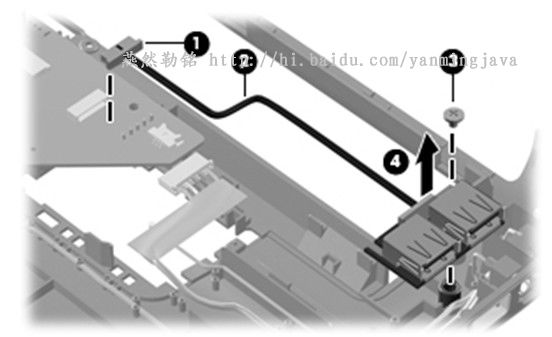

       卸载USB板(如下图)

     卸载电源控制器(如下图)

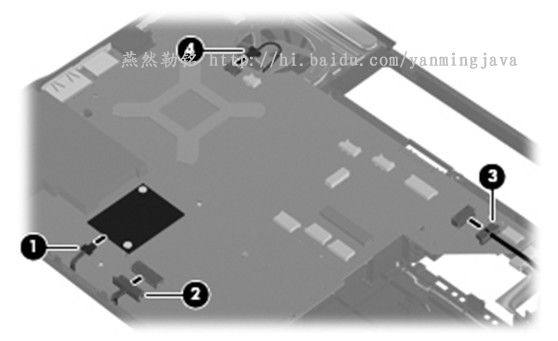

  13.卸载主板

    断开以下与主板连接:

     ●调制解调器电缆

     ●音频板电缆

     ●风扇电缆

     ●USB板电缆(如下图)

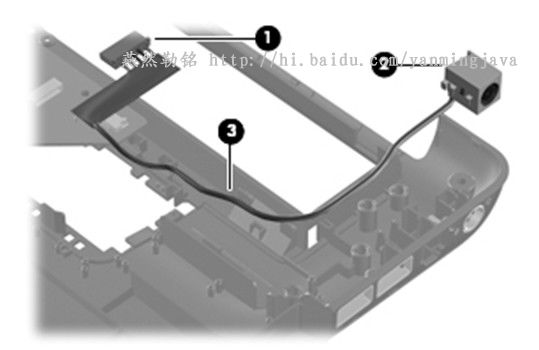

      断开电源连接电缆(如下图)

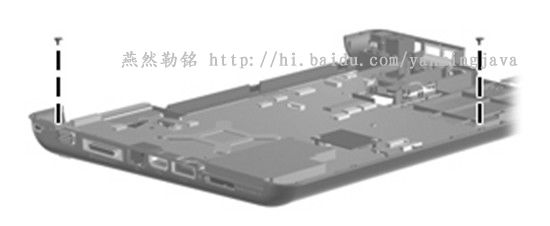

       拧开固定主板螺丝(如下图)

      抬起主板右侧① 直至一定角度;拉扯3使主板脱离底壳(如下图)

       如果需要更换调制解调器模块,卸载调制解调器(如下图)

  14.卸下散热片:

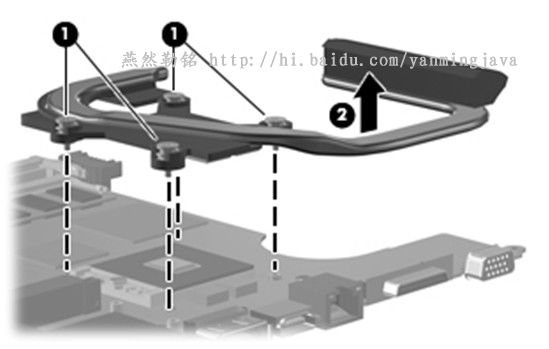

     松开用于固定散热片到系统板螺丝①;拆下散热片②。(
 如下图)

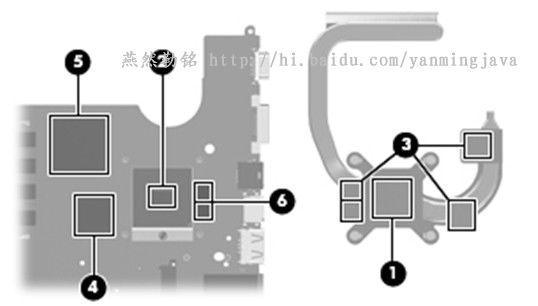

    显卡与散热器图示:

   14.卸下处理器:

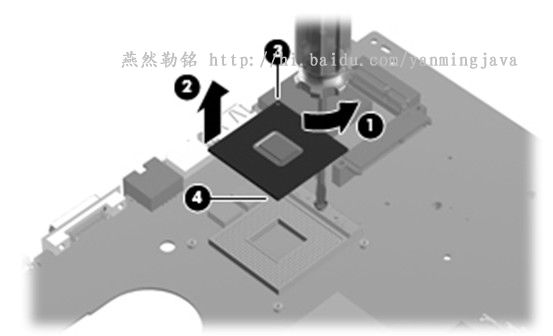

       使用平头螺丝刀在处理器锁定孔里,逆时针半圈直到听到咔嗒声①;提起处理器②(如下图)

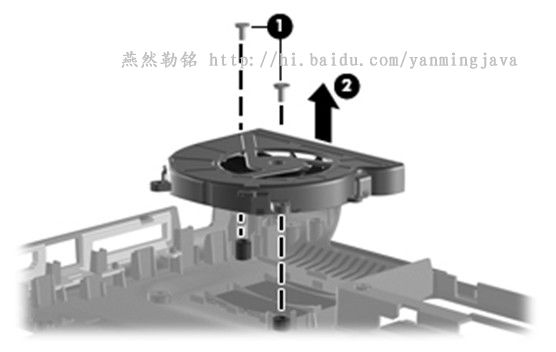

      15. 拆下风扇

      拧开固定风扇螺丝,取下风扇(如下图)




 好了,基本的固件就拆卸完成了,组装按反向操作。。。。。

  终于又完成一个了,HOHO。。。
